В некоторых диалогах можно настроить критерии выбора элементов перед применением следующих функций:
•Найти и Выбрать
•Правила Графической Замены
•Обнаружение Коллизий
•Резервирование Элементов по Критериям (Teamwork)
•Схемы Интерактивных Каталогов
Критерии можно задавать вручную или при помощи преднастроенных Наборов Критериев. (См. : Преднастроенные Наборы Критериев)
В этом разделе рассматривается ручная настройка критериев.
Настройка первого Типа Элемента
Настройка дополнительных Типов Элементов
Настройка Дополнительных Критериев: Параметры и Свойства
Настройка первого Типа Элемента

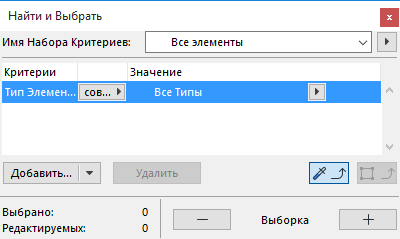

1.Первую строку столбца Критериев всегда занимает Тип Элемента. Сделайте щелчок мышью, чтобы выбрать элемент.

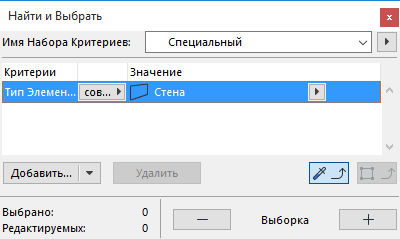

2.В столбце Значения щелкните на выпадающем списке, чтобы выбрать Тип Элемента, например, Стену.
Настройка дополнительных Типов Элементов
Чтобы добавить один или несколько дополнительных Типов Элементов:

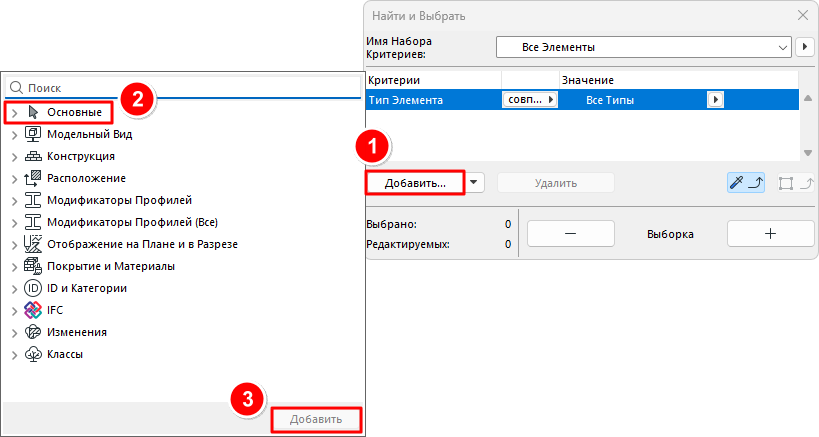

1.Нажмите кнопку Добавить.
2.Выберите из списка критерий “Тип Элемента” (можно воспользоваться полем поиска, находящимся в верхней части списка).
3.Сделайте двойной щелчок на выбранном критерии или нажмите кнопку Добавить, находящуюся в правом нижнем углу списка.
4.В столбце Значения снова щелкните на выпадающем списке, чтобы выбрать Тип Элемента, например, Перекрытие.

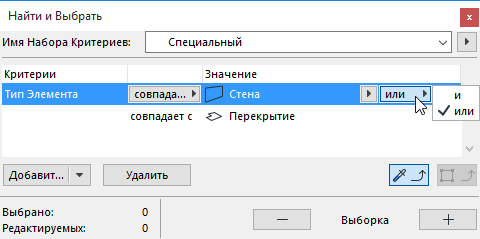

5.Воспользуйтесь условием и/или для дополнительной настройки критерия Типа Элемента.
Настройка Дополнительных Критериев: Параметры и Свойства
Чтобы ограничить выбор, добавьте дополнительные критерии.

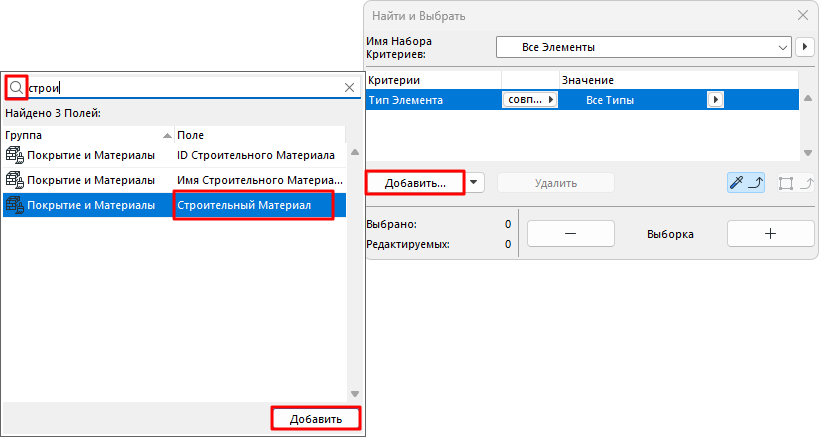

1.Кнопка Добавить позволяет выбрать дополнительные критерии из списка Параметров и Свойств.
2.Выберите нужный критерий (для повышения скорости можно воспользоваться полем поиска) и нажмите кнопку Добавить(или клавишу Enter).

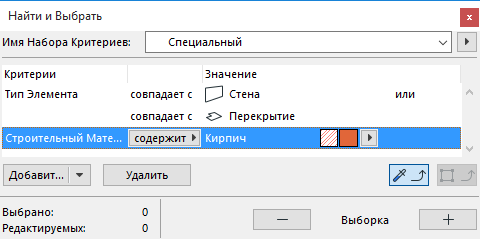

3.Для каждого нового критерия настройте Значение.
Набор доступных критериев зависит от выбранных в верхних строках списка Типов Элементов.

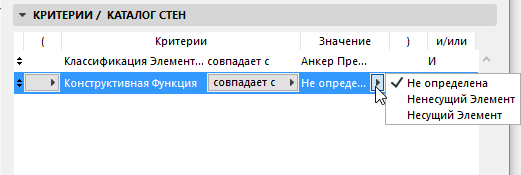

Например, можно ограничить выбор элементов на основе их Конструктивной Функции (для выбора только Несущих или Ненесущих элементов).
Примечание: Выбор в качестве критерия Слоя или Комбинации Слоев означает, что будут найдены и выбраны элементы, отображаемые в указанной Комбинации Слоев.
Использование IFC-свойств или Параметров Библиотечных Элементов в качестве Критериев
Нажмите кнопку со стрелкой рядом с кнопкой Добавить, чтобы получить доступ к двум дополнительным типам параметров/свойств:
•IFC-свойства
См. Настройка Критериев элементов при помощи IFC-данных.
•Параметры Библиотечного Элемента (только в Схемах Интерактивного Каталога)
см. Дополнительные Критерии и Поля: Параметры Библиотечного Элемента
