Функция Позиционирования Курсора (клавишная команда Alt+S) повышает точность графического создания элементов. Если позиционирование курсора активировано, то курсор всегда позиционируется по линиям Конструкторской или Шаговой Сетки.
Активация Позиционирования Курсора
Выполните одно из следующих действий:

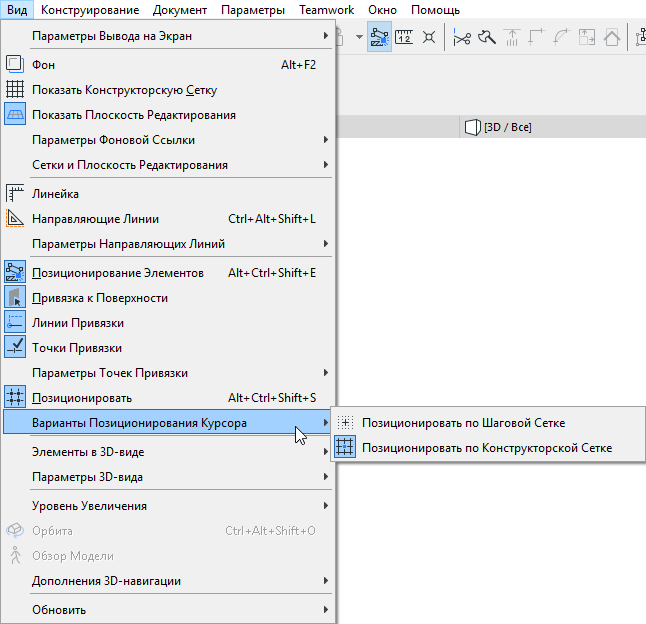

•Воспользуйтесь командой меню Вид > Варианты Позиционирования Курсора Выберите вариант Позиционировать по Шаговой Сетке или Позиционировать по Конструкторской Сетке.
•Воспользуйтесь переключателем Позиционирования по Шаговой Сетке или Позиционирования по Конструкторской Сетке, присутствующим в Стандартном Табло Команд (если доступно).

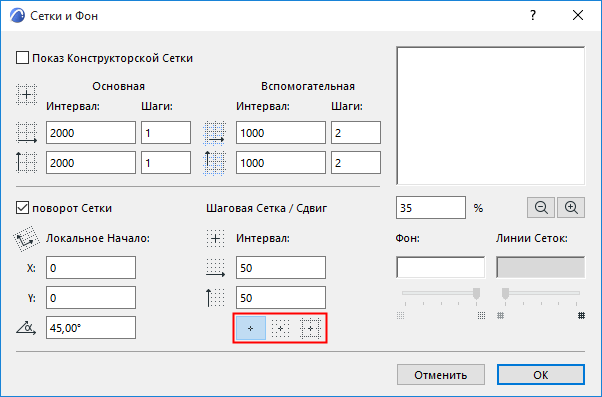

•Активируйте команду Вид > Сетки и Плоскость Редактирования > Сетки и Фон и нажмите одну из трех кнопок Позиционирования.
–Позиционирование Отключено
–Позиционирование по Шаговой Сетке
–Позиционирование по Конструкторской Сетке
Воспользуйтесь клавишной командой Shift+S для циклического переключения вариантов позиционирования.
•Активируйте команду Вид > Позиционировать. Функция позиционирования активирует ту систему сеток, которая использовалась ранее: Конструкторскую или Шаговую. (Клавишная Команда: Alt+S)
Деактивация Позиционирования Курсора
Выполните одно из следующих действий:
•Воспользуйтесь клавишной командой Alt+S или
•Деактивируйте переключатель Вид > Позиционировать.
