Опорные Линии

Опорные Линии - это временные отрезки прямых и дуги, создаваемые вдоль ребер существующих элементов и предназначенные для точного построения и размещения новых элементов.


В отличие от Направляющих, Опорные Линии являются временными и автоматически исчезают при перемещении курсора. Однако вы можете зафиксировать нужные вам Опорные Линии.

Можно также управлять отображением Опорных Линий, указывая конкретные точки и ребра в качестве Опорных Элементов Построения.

В следующих разделах описывается использование Опорных Линий:

Фиксация Ввода по Опорным Линиям

Ограничить ввод или построение по нужной Опорной Линии можно одним из следующих способов:

В процессе ввода нажмите клавишу Shift;

Выберите из контекстного меню команду Зафиксировать Позиционирование по Направляющей Линии/Опорной Линии

Включение/Отключение Создания Опорных Линий

Активировать/деактивировать Опорные Линии можно одним из следующих способов:

Включив Опорные Линии и Точки в Стандартном табло команд (меню Направляющих)

Воспользовавшись командой Вид > Опорные Линии

Активация Опорных Элементов Построения

Указание точек и ребер в качестве Опорных Элементов Построения позволяет использовать дополнительные Опорные Линии, а не только те, которые появляются непосредственно при вводе.

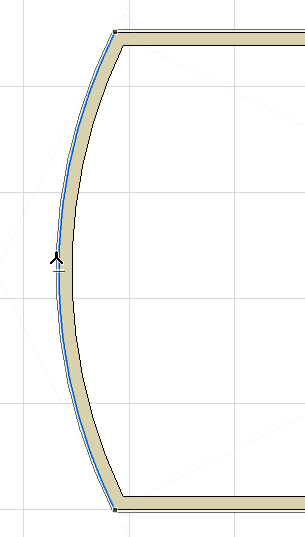

Для указания Опорного Элемента Построения (динамически выделяемого голубым цветом) наведите курсор на любое ребро или узловую точку существующего элемента:

SnapGuide.png     SnapPoint.png

вы можете задать любое количество Опорных Элементов Построения. Создание Элемента Построения приводит к отображению дополнительных Опорных Линий, актуальных для данного Элемента Построения и для текущего вектора ввода (построения, перемещения элемента и т.п.).

См. Появление Опорных Линий.

Чтобы зафиксировать вектор ввода относительно любой Опорной Линии, нажмите клавишу Shift.

Опорные Элементы Построения не исчезают после перемещения курсора в другую точку до:

Завершения операции ввода;

Нажатия клавиши ESC;

Повторного наведения и задержки курсора на Опорном Элементе или нажатия клавиши Q (см. Создание Опорного Элемента Построения (Клавишная Команда) ниже).

Смотреть видео

Смотреть видео

Создание Опорного Элемента Построения (Клавишная Команда)

Наведите курсор на любое ребро или точку элемента и нажмите клавишу Q для моментальной активации команды “Создания Опорного Элемента Построения” (независимо от продолжительности задержки курсора, заданной в диалоге Окружающей Среды).

Примечание: Для активации этой команды используется клавиша Q, но в вашей версии локализации может быть настроена и другая клавиша.

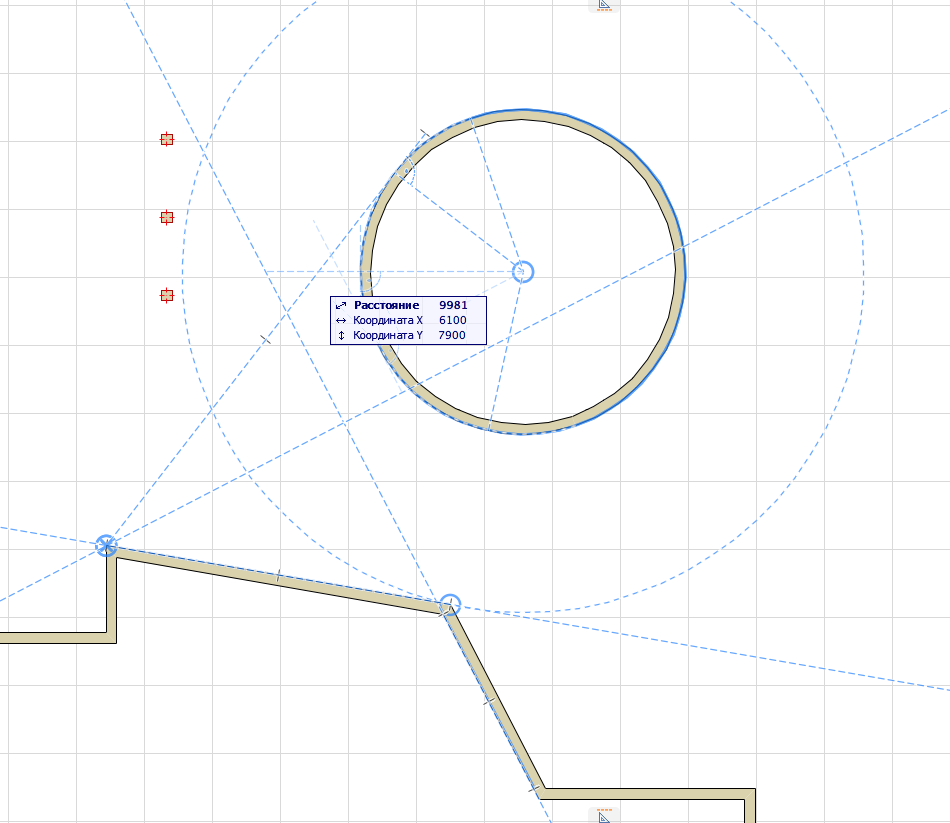

Появление Опорных Линий

Временные Опорные Линии отображаются автоматически в процессе выполнения операций ввода.

Опорные Линии могут отображаться относительно:

текущего положения курсора (например, Горизонтальные/Вертикальные, Параллельные Сетке, повернутые под Постоянным Углом) в соответствии с настройками диалога Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.

любых указанных Опорных Элементов Построения и текущего положения курсора.

Соответствующие пиктограммы указывают на различные типы создаваемых Опорных Линий:

Касательная

Параллельно

Перпендикулярно

Биссектриса Угла (по возможности);

Линия, соединяющая центры двух окружностей (по возможности)

Фиксация или Создание Опорных Линий Вручную

В отличие от появляющихся автоматически, зафиксированные или созданные вручную Опорные Линии отображаются на экране на протяжении всей операции ввода, даже после перемещения курсора в другое место.

Зафиксировать Опорную Линию или создать Опорную Линию вручную можно одним из следующих способов:

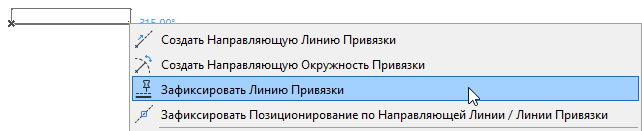

Выбрав из контекстного меню автоматически отображаемой Опорной Линии команду Зафиксировать Опорную Линию:

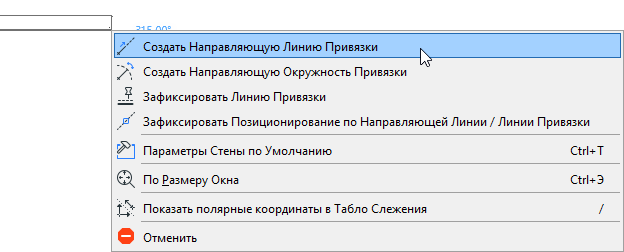

В процессе ввода (создания, перемещения и т.п.) элемента, выбрав из контекстного меню команду Создать Опорную Линию / Опорную Окружность:

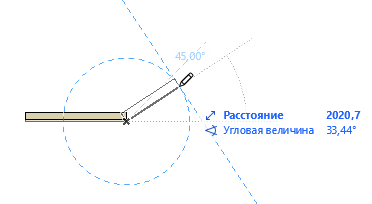

Нажав на значок пересекающихся линий в поле координат в процессе ввода значения в Табло Слежения. В результате курсор будет перемещен в указанные координаты и будет созданы соответствующие Опорные Элементы.

DistanceCrosshair1.png   DistanceCrosshair2.png

Параметры Отображения Опорных Линий и Опорных Элементов Построения

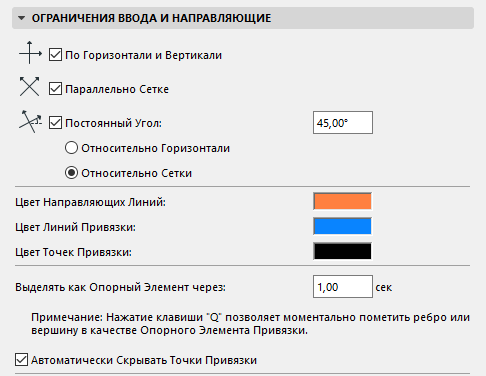

Параметры Опорных Линий/Элементов Построения настраиваются в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.

Для Опорных Элементов Построения используется цвет, заданный для Опорных Линий.
