Опорные Точки могут отображаться на временном векторе привязки, используемом при построении элементов. Эту функцию можно активировать нажатием кнопки Ограничения Опорных Точек на Панели Управления или в табло команд Вспомогательных Средств.
См. Панель управления.
В следующем примере необходимо создать Стену, которая должна располагаться на 1/4 расстояния между двумя существующими Стенами.

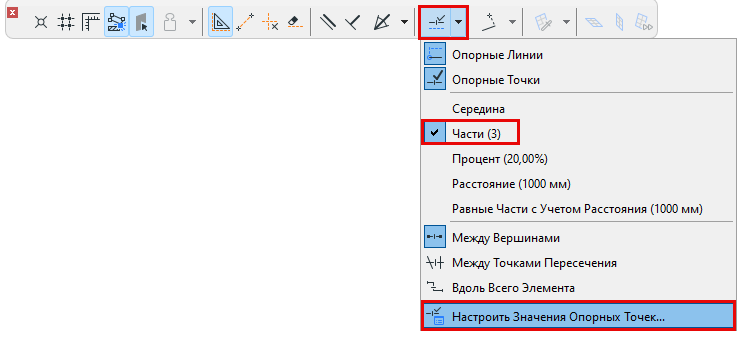

1.В разделе Параметров Опорных Точек выберите вариант Части.
2.В диалоге Настройки Значений Опорных Точек введите 4 в поле Части.
3.Убедитесь, что Позиционирование Курсора по Сетке отключено. (Команда меню Вид > Позиционирование Курсора.)
4.Активируйте Инструмент Стена.
5.В Панели Управления нажмите кнопку Ограничения Опорных Точек.

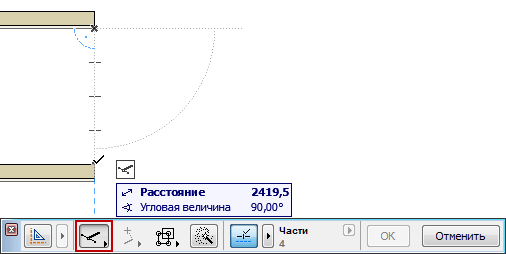

6.Начертите временный вектор между двумя противоположными вершинами стен.
7.Опорные Точки, отображаемые на временном векторе, делят его на четыре части.
Сделайте щелчок мышью в нужной точке, чтобы начать построение новой Стены.
