Вращение Элементов

Выбранные элементы можно вращать в окне Плана Этажа и в 3D-окне, используя следующие приемы:

•Быстрый Поворот: Воспользуйтесь клавишной командой Ctrl+R, чтобы повернуть выбранные элементы на 90 градусов

•Вручную: Задайте центр вращения и радиус, затем поверните элементы графически или введите значение в градусах

Быстрый Поворот элементов на 90 градусов

•Клавишная команда Ctrl + R поворачивает выбранные элементы на 90 градусов против часовой стрелки

•Клавишная команда Shift + Ctrl + R поворачивает выбранные элементы  по часовой стрелке

•Воспользуйтесь командами Изменить Расположение > Повернуть > По Часовой Стрелке или Изменить Расположение > Повернуть > Против Часовой Стрелки

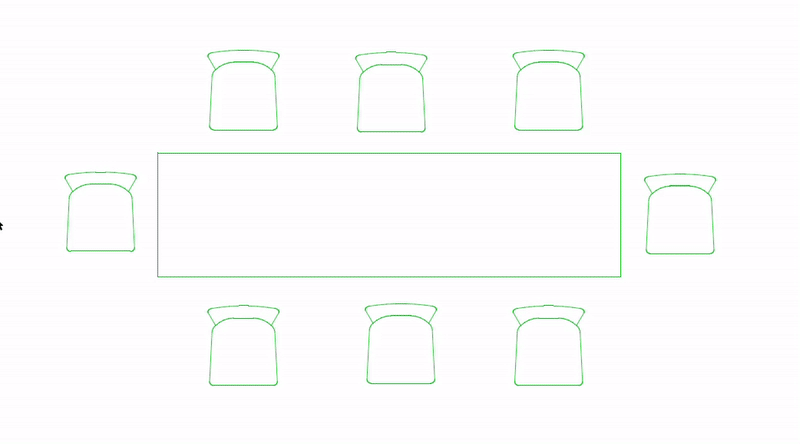

Быстрое Вращение выбранных элементов с шагом 90 градусов

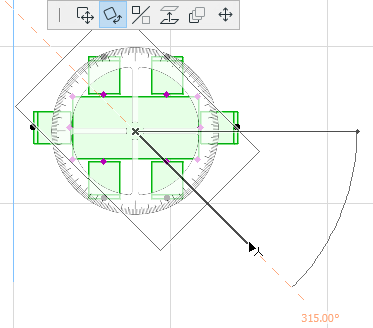

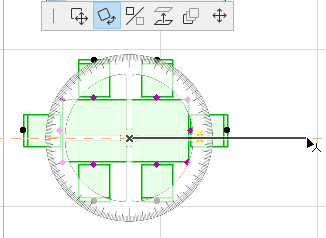

Вращение элементов вручную

1.Выберите один или несколько элементов и выполните одно из следующих действий:

–Воспользуйтесь клавишной командой: Ctrl (Cmd) + E

–Воспользуйтесь кнопкой Поворота, присутствующей в Локальной Панели

–Активируйте команду меню Редактор > Изменить Расположение > Повернуть

–Активируйте команду Изменить Расположение > Повернуть в контекстном меню или в табло команд Перемещения Элементов

2.Щелчком мыши укажите центр вращения выбранных элементов.

3.Следующим щелчком мыши укажите точку начала дуги поворота.

4.Переместите курсор и еще одним щелчком завершите поворот или введите угол поворота в Табло Слежения.

Повернуть Копию

Эта команда создает копию выбранного элемента и поворачивает ее. Местоположение исходных элементов не будет изменено.

Выполните обычные действия для вращения элементов, но при этом:

–Воспользуйтесь клавишной командой: Ctrl (Cmd) + Shift + E или Ctrl (Cmd) + Shift + R

–Нажмите клавишу Ctrl (Alt на mac) во время действия обычной команды Вращения

–Активируйте команду меню Редактор > Изменить Расположение > Повернуть Копию

–Активируйте команду Изменить Расположение > Повернуть Копию в контекстном меню или в табло команд Перемещения Элементов

Тиражирование Поворотом

Эта команда позволяет создать несколько повернутых копий исходного элемента. Местоположение исходных элементов не будет изменено.

Выполните обычные действия для вращения элементов, но при этом:

–Нажмите клавиши Ctrl (Cmd) + Alt во время действия обычной команды Вращения

–Активируйте команду Редактор > Изменить Расположение > Тиражировать Поворотом

–Активируйте команду Изменить Расположение > Тиражировать Поворотом в контекстном меню или в табло команд Перемещения Элементов

Примечания:

–В окнах Разрезов/Фасадов/Разверток, 3D-документов, Деталей и Рабочих Листов можно вращать только чертежные элементы

–В 3D-окне вращение осуществляется в горизонтальной плоскости.
