Возможности по редактированию линейчатой оболочки

Линейчатая оболочка имеет два профиля. Один конец первого профиля представлен узловой точкой увеличенного размера; она представляет высоту основания оболочки.

Далее приводятся возможности по редактированию обоих профилей:

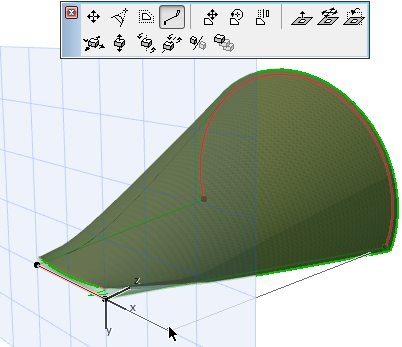

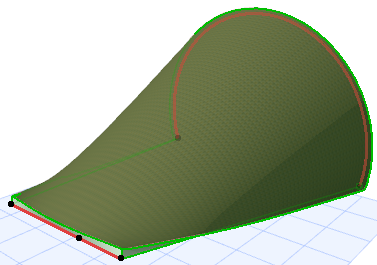

•Продолжение Профиля

Например, продление прямолинейного профиля, чтобы этот конец оболочки стал шире.

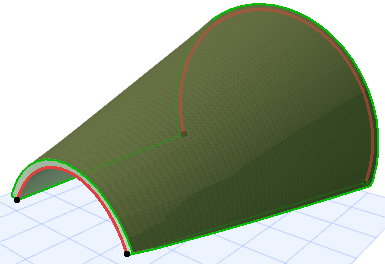

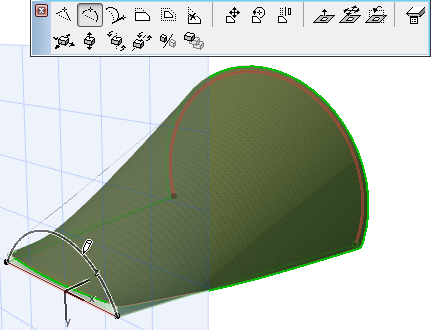

•Криволинейное ребро

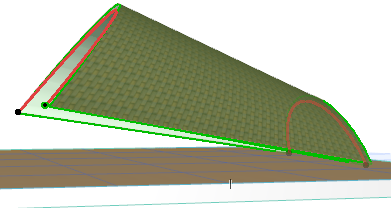

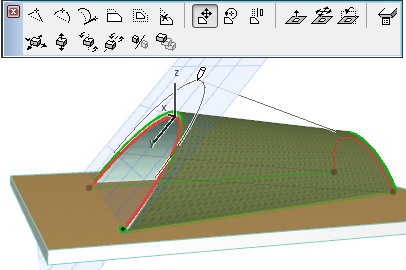

•Перемещение Профиля

Используйте эту команду для перемещения профиля в его плоскости в вертикальном и горизонтальном направлениях





•Поворот Профиля

Используйте эту команду для поворота выбранного профиля в пространстве.

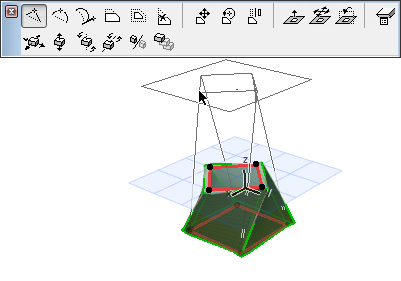

•Смещение плоскости профиля по вертикали

В данном случае происходит перемещение по вертикали всей плоскости профиля.

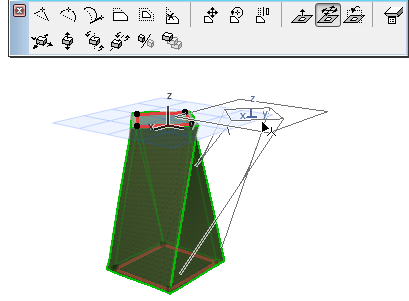

•Перемещение Профиля по Горизонтали

В данном случае по горизонтали перемещается плоскость профиля.

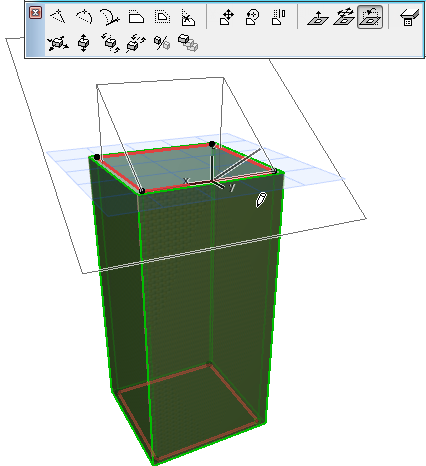

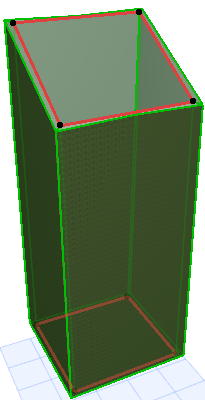

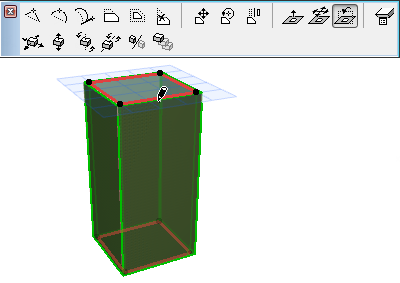

•Поворот Плоскости Профиля




Щелкните для указания точки поворота Затем переместите курсор для указания направления поворота и щелкните еще раз для завершения выполнения операции.
