Структура 3D-сеток
На плане этажа показывается только контур 3D-сетки вместе с линиями ее ребер.
Примечание: Контуры плана этажа для 3D-сеток и перекрытий на удаленных этажах (если они показываются на этажах, отличающихся от их собственных), показываются с использованием типа линии, указанного в диалоге команды Рабочая среда проекта > Наследуемый Режим.

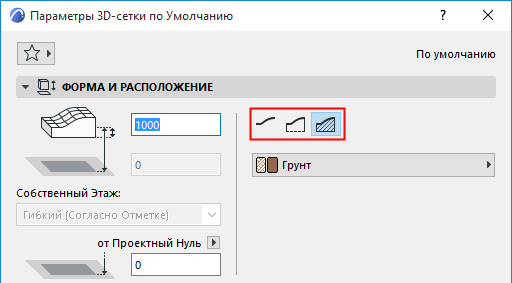

В зависимости от параметров и способа построения, выбранного в Информационном Табло, 3D-сетки могут отображаться в 3D-окне тремя способами:
•Только Верхняя Поверхность
•С Боковыми Поверхностями
•Твердое Тело
Отображение Ребер
Имеется два типа ребер 3D-сетки: определенные пользователем и автоматически сгенерированные. Каждое сгенерированное ребро соединяет те вершины 3D-сетки, находящиеся на различной высоте, которые еще не соединены определенными пользователем ребрами.
•Ребра, определенные пользователем, всегда видны.

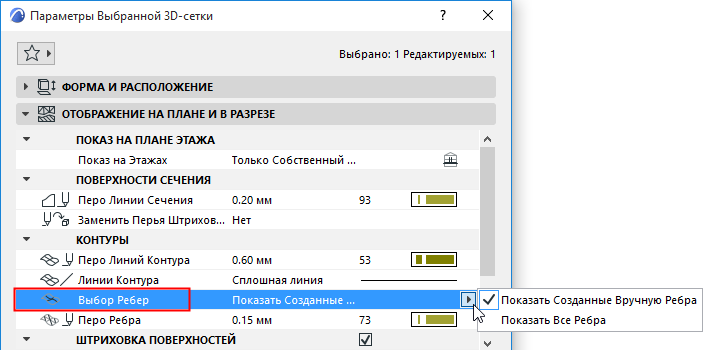

•Если выбран вариант Показать Все Ребра, то будут также отображаться ребра, сгенерированные в результате соединения вершин 3D-сетки. (Этот элемент управления находится в диалоге Параметров 3D-сетки). Сгенерированные ребра показываются, только если они соединяют точки, имеющие различное возвышение.
3D-отображение

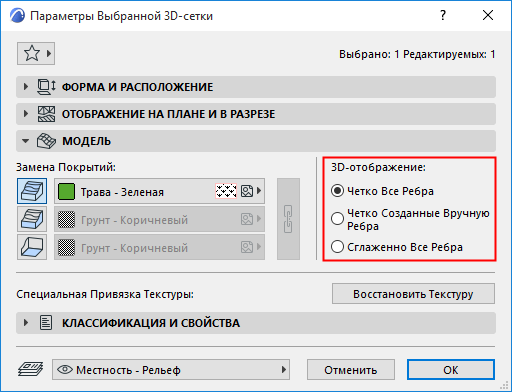

Элементы управления, находящиеся в панели Модель диалога Параметров 3D-сетки, позволяют отображать ребра сетки отчетливо или сглажено.
•Четко Все Ребра: В этом случае поверхности 3D-сетки отображаются в 3D-окне с виде четких треугольников.
•Четко Ребра Пользователя: В 3D-окне созданные пользователем ребра будут отображаться четко, а все остальные - сглажено.
•Сглажено Все Ребра: Все ребра, формирующие поверхности 3D-сетки, будут отображаться сглажено.
Если выбран вариант Сглаженно Все Ребра, то в 3D будут отображаться только созданные пользователем ребра.
