Создание Навесной Стены на Наклонной Плоскости Ввода

В 3D-окне можно задать любую плоскость ввода.

См. Плоскость Ввода Навесной Стены в 3D-окне.

Рассмотрим следующую модель в 3D:




Предположим, что нам требуется создать Навесную Стену, расположенную перпендикулярно плоскости ввода, определяемой формой здания. Плоскость ввода должна располагаться перпендикулярно наклону здания.

1.Активируйте инструмент Навесная Стена и выберите Отдельный геометрический вариант в сочетании с указанием плоскости ввода Согласно Нормали:




2.В 3D-окне начертите вектор нормали, соответствующий наклонной форме здания (нам необходимо, чтобы плоскость ввода располагалась перпендикулярно этому вектору). В данном случае следует создать вектор, соединяющий углы верхнего и нижнего перекрытий.




3.В результате появится плоскость ввода, расположенная перпендикулярно заданному вектору.




4.Сделайте щелчок в любой точке, через которую должна пройти плоскость ввода.

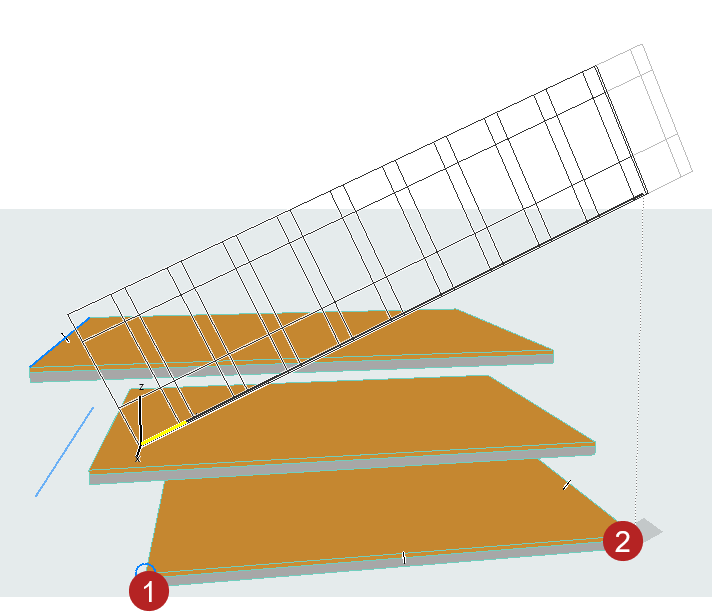

5.Теперь следует задать линию ввода. Линия ввода (отображаемая в виде растягивающейся линии) располагается на плоскости ввода и проецируется на нее перпендикулярно. Сделайте щелчки мышью в точках начала и окончания Навесной Стены: в данном случае это два ближайших угла любого перекрытия.

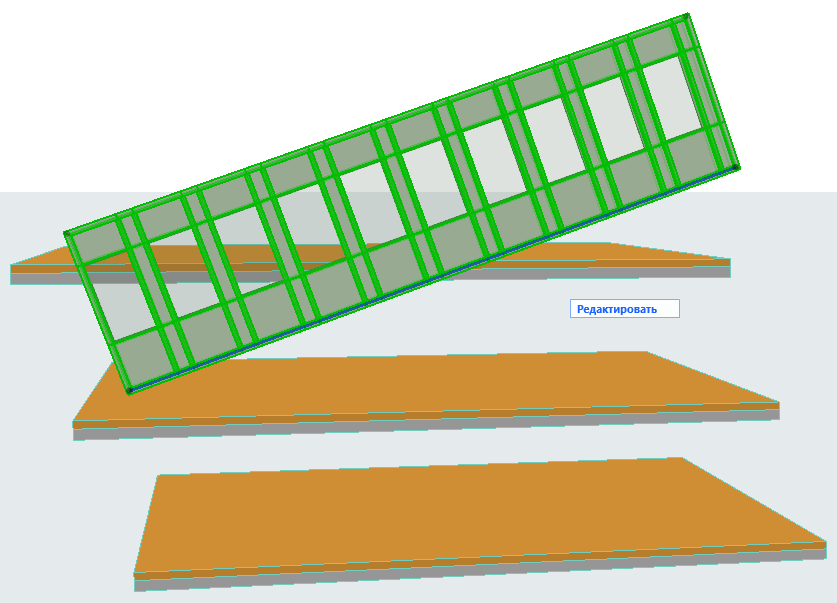

6.Для созданной таким образом Навесной Стены следует отредактировать Сетку Схемы. Выберите Навесную Стену и активируйте режим Редактирования.

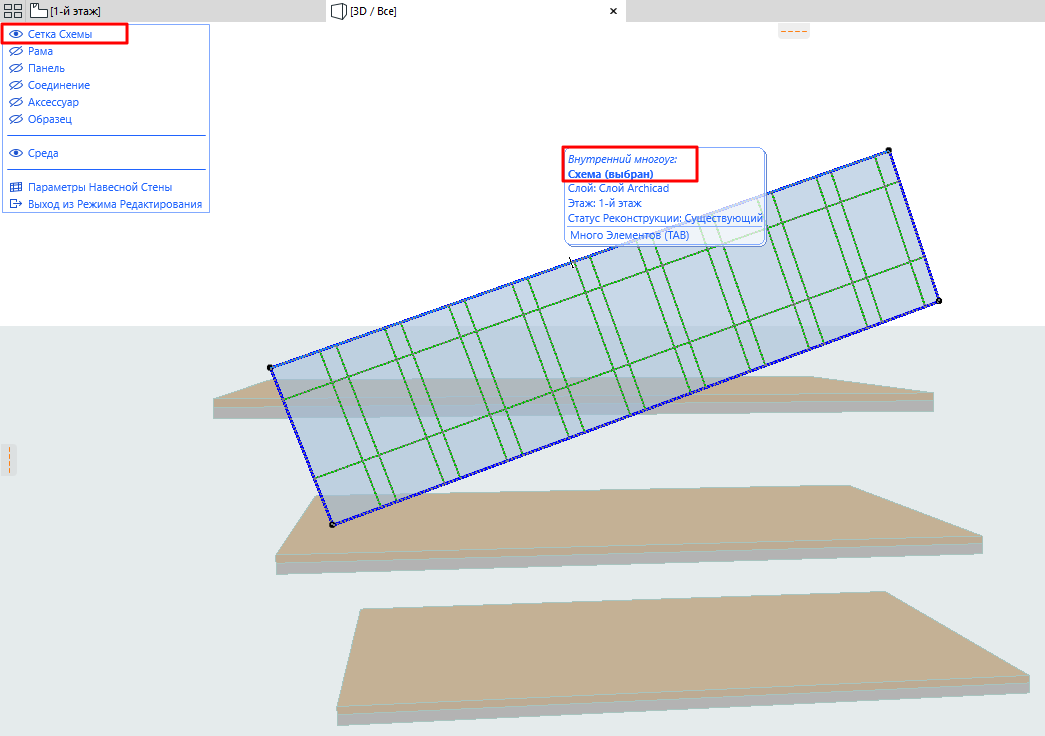

7.В режиме Редактирования включите показ только Сетки Схемы.

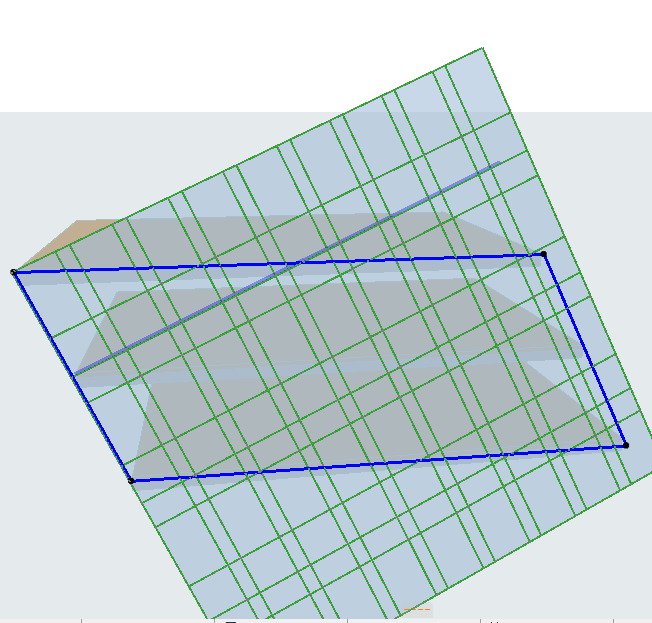

8.Перетащите углы многоугольника Сетки Схемы на  верхние и нижние передние углы перекрытий. (Чтобы перетащить многоугольник, убедитесь, что вы выбрали внутренний многоугольник Сетки Схемы.)
