Ось Привязки служит для точного соединения Балок и расположения узловых точек, предназначенных для перемещения и редактирования геометрии элементов. Ее направление определяет "левую" и "правую" поверхности, относительно которых накладываются покрытия в панели Модель диалога Параметров Балки.
См. Отображение Балок в Модели.
Направление оси привязки следует за перемещением курсора при построении балки. (Для отображения стрелок, указывающих направления осей привязки балок, активируйте переключатель в меню Вид > Параметры Вывода на Экран > Линии Привязки Стен и Балок.)
Оси привязки выбранных Балок отображаются особым цветом “Линий Привязки”, настраиваемым при помощи команды меню Параметры > Окружающая Среда > Выборка и Информация об Элементе.

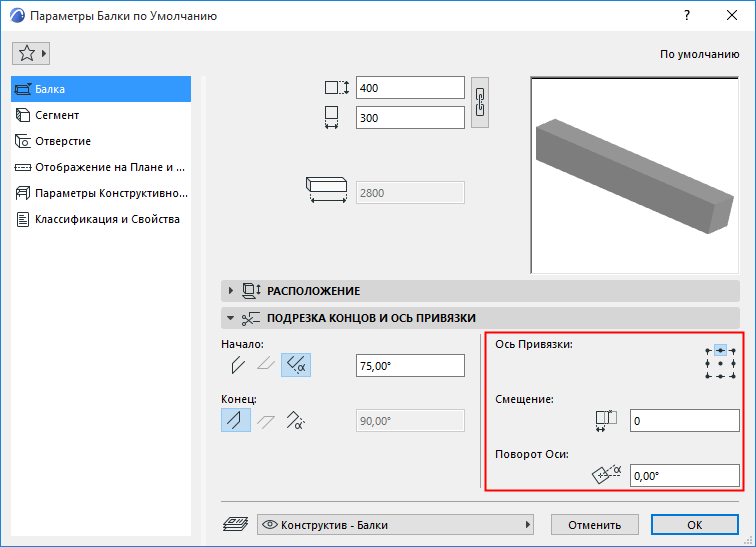

В диалоге Параметров Балки или в Информационном Табло выберите одну из девяти точек расположения Оси Привязки Балки. .
Примечание: Доступно только в том случае, если хотя бы один сегмент Балки имеет прямоугольное или круглое сечение. Недоступно для профилированных элементов.
Если вы измените ось Привязки, то ось останется на месте, а Балка будет перемещена соответствующим образом.
Управление отображением Оси Привязки
Воспользуйтесь панелью Отображения на Плане и в Разрезе диалога Параметров Балки. См. Символы.
Смещение Оси Привязки
При желании укажите величину смещения Оси привязки относительно середины Балки.
Задайте угол поворот Балки относительно своей оси.
См. также Вращение Балок и Колонн.
