1.Создайте на Плане Этажа внешний контур здания (например, наружные стены).
2.Активируйте инструмент Крыша, выберите создание Многоскатной Крыши и геометрический вариант прямоугольной Щипцовой Крыши (эта кнопка располагается рядом с кнопкой Вальмовой Крыши).
3.В диалоге Параметров Крыши настройте нужные параметры Крыши (например, уклон, свес).
4.Двумя щелчками укажите Прямоугольник Привязки Крыши.

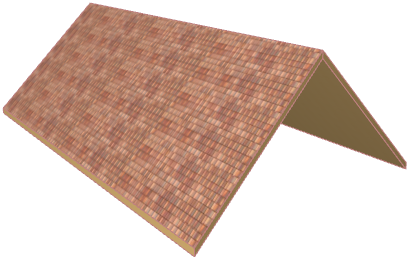

5.Созданная Щипцовая Крыша является единым элементом Многоскатной Крыши.
В 3D-окне:
1.Выберите Многоскатную Крышу.
2.Наведите курсор на Линию Привязки того ската, который требуется преобразовать.

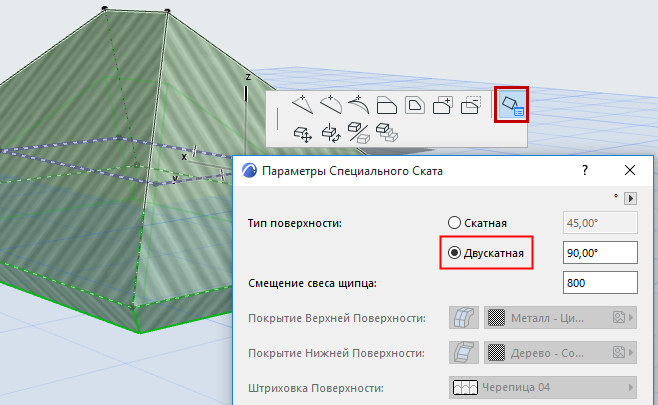

3.Сделайте щелчок мышью и нажмите в Локальной Панели кнопку Параметры Специального Ската.
4.В открывшемся диалоге установите переключатель в положение Двускатная.
Другой способ преобразования Вершины:

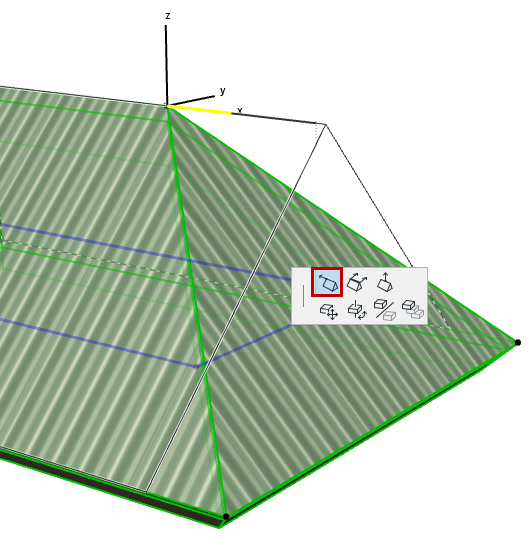

1.В 3D-окне выберите конечную точку конька крыши.

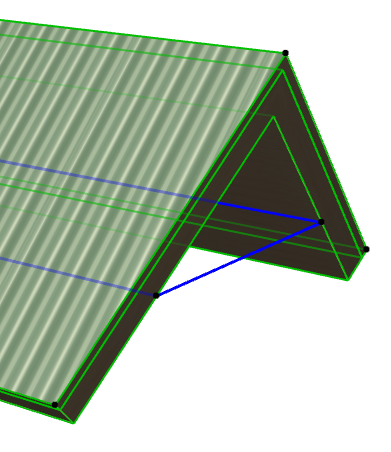

2.В Локальной Панели активируйте команду Растяжение Горизонтального Конька и переместите точку таким образом, чтобы скат крыши принял вертикальное положение. При этом курсор позиционируется по вертикальной плоскости для облегчения процесса редактирования.
