Объединение отсекающих элементов

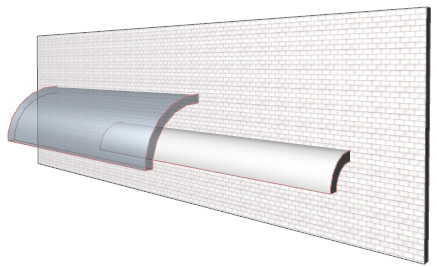

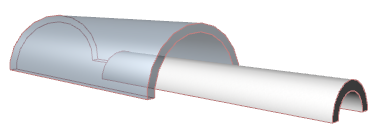

Пусть у нас имеются две оболочки и затем мы строим стену, проходящую через них.

Нам необходимо отсечь стену таким образом, чтобы она не простиралась выше любой из оболочек. При этом оболочки должны остаться незатронутыми.

Решение заключается в том, чтобы объединить отсекающие тела обеих оболочек без отсечения самих оболочек. Затем мы воспользуемся таким объединенным отсекающим телом, чтобы отсечь стену за один шаг.

1.Выберите обе Оболочки.

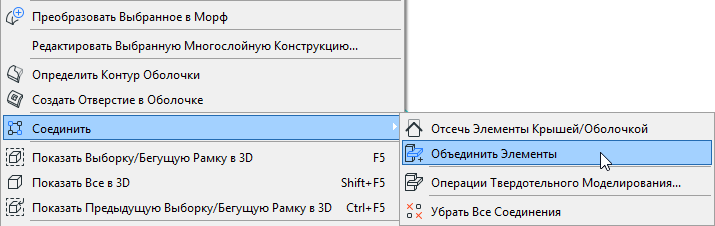

2.Воспользуемся командой контекстного меню Соединить > Объединить элементы (или Конструирование > Соединить > Объединить элементы).

Мы объединили отсекающие тела оболочек без отсечения самих оболочек.

Сейчас, используя эту объединенную сложную оболочку в качестве отсекающего тела, мы можем выполнить процедуру автоматического отсечения стены:

1.Выберем стену и оболочки.

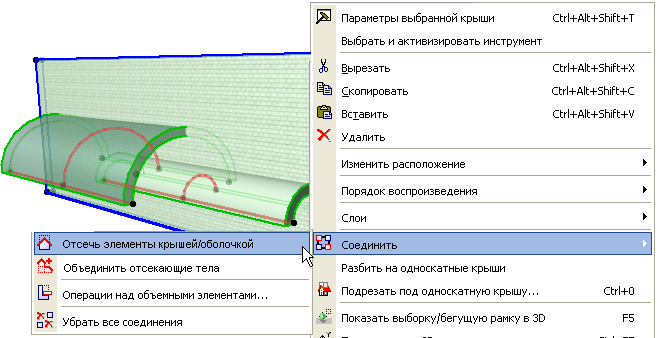

2.При помощи контекстного меню активируйте команду Соединить > Отсечь Элементы Крышей/Оболочкой (эта команда также присутствует в Стандартном табло команд).

3.В открывшемся диалоге нажмите кнопку Отсечь.

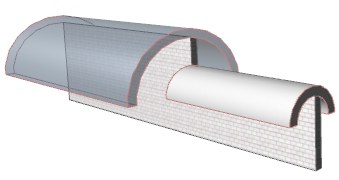

4.Проверьте полученный результат в 3D-окне.
