Рекомендации, относящиеся к LOD (Уровню Детализации)

Примечание: Часть расширения Library Part Maker. См. Library Part Maker.

Рекомендуемый Уровень Детализации 2D-символов

В крупных масштабах слишком детализированные 2D-символы могут быть неразборчивы из-за толщины перьев и большого количества линий.

Примеры Уровней Детализации 2D-символа

Уровни Детализации Окна: Низкий, Средний и Полный

Уровни Детализации Двери: Низкий, Средний и Полный

Уровни Детализации Объекта: Низкий, Средний и Полный

Рекомендуемые Уровни Детализации 3D-моделей

Чрезмерная детализация 3D-моделей может приводит к созданию слишком большого количества полигонов, снижающих производительность Archicad. Ниже приведены некоторые советы, следуя котором можно создавать оптимальные Библиотечные Элементы:

•Старайтесь не моделировать детали, которые становятся заметны только при масштабе менее 1:20 (1:10 или 1:5 и т.д.).

•Старайтесь упрощать форму рам, створок и профилей.

•По возможности не моделируйте ненужные элементы, такие как уплотнители или детализированную фурнитуру дверей/окон и т.д.

•Старайтесь уменьшать количество криволинейных поверхностей.

•Создание криволинейных поверхностей очень малых радиусов приводит к их сегментации; подобные поверхности лучше упрощать (типичным примером упрощения является применение вытягиваемых стальных/алюминиевых профилей рам и створок дверей или окон).

•Используйте инструмент Морф (с нулевой толщиной плоскостей) для создания тех элементов, которые должны отображаться в сечениях одной линией (например, остекления дверей/окон при “Схематичном” Уровне 3D-детализации).

Примеры Уровней Детализации 3D-моделей

Уровни Детализации Окна: Схематичный, Упрощенный, Полный

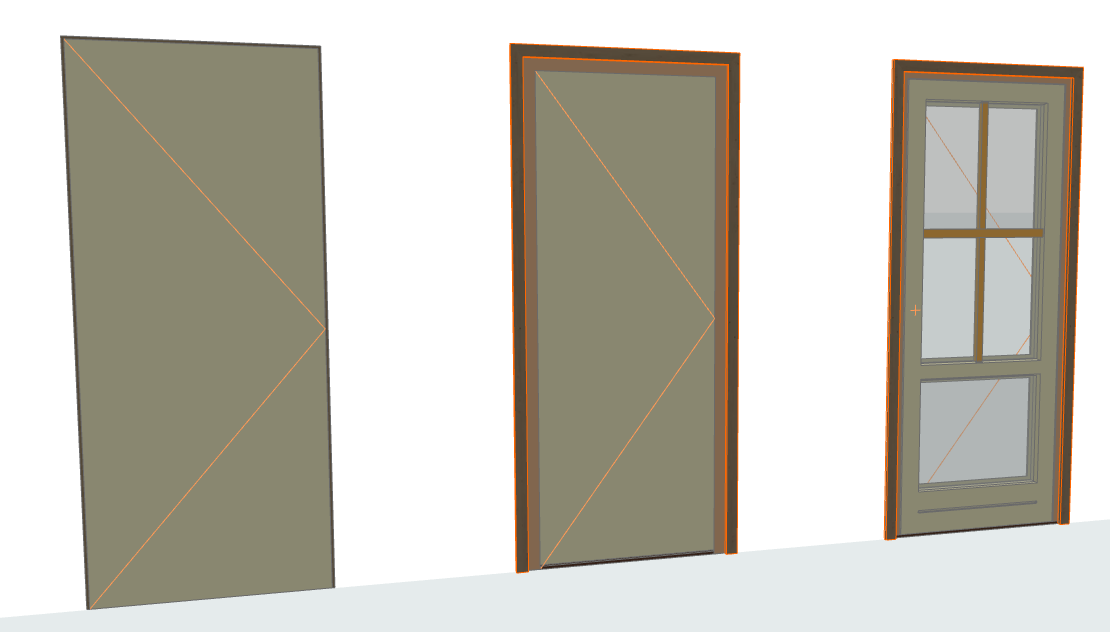

Уровни Детализации Двери: Схематичный, Упрощенный, Полный

Уровни Детализации Объекта: Схематичный, Упрощенный, Полный
