Неполный показ конструкций в окнах, основанных на исходном маркере

Часто работа осуществляется в модельных видах (Разрезах, Фасадах, Развертках, Деталях или Рабочих Листах), где элементы имеют свои исходные представления в других модельных видах.

Однако, если исходная проекция Обновляется Вручную или является Чертежом, то могут возникнуть проблемы если вы попытаетесь изменить вариант Неполного Показа Конструкций производного вида, так как для его исходной проекции может быть отключено обновление. Поэтому вы не можете менять вариант Неполного Показа Конструкций для видов, создаваемых на основе Обновляемых Вручную проекций или Чертежей.

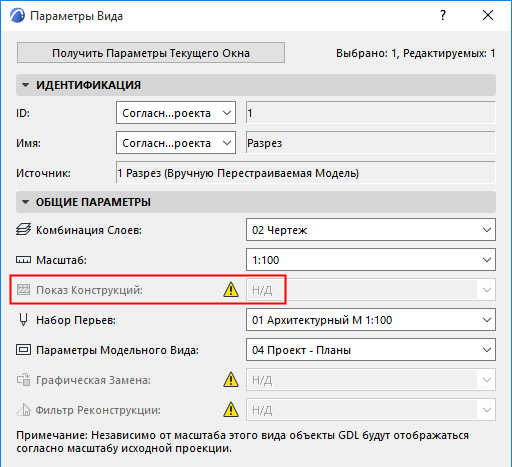

Приводимые ниже параметры относятся к виду, источник которого является обновляемой вручную моделью, поэтому нельзя изменить вариант неполного показа конструкций.

Решение проблемы: перейдите к исходному виду (или создайте его копию) и измените его тип обновления на Автообновляемый.

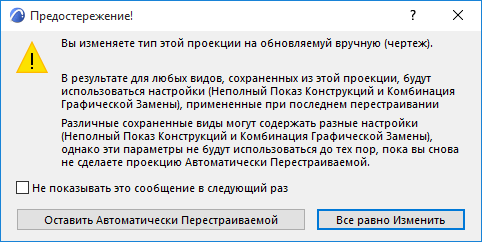

В противоположном случае: Предположим, что у вас есть Автообновляемая проекция с несколькими производными видами. Затем вы делаете эту проекцию Обновляемой Вручную или Чертежом. Это возможно, однако следует помнить, что у видов, созданных на основе этой проекции, при обновлении будут изменены настройки Неполного Показа Конструкций таким образом, чтобы соответствовать варианту Неполного Показа Конструкций, исходной проекции.

Если вы измените параметры Неполного Показа Конструкций исходной проекции, имеющей статус Обновления Вручную (даже если ее производные виды основаны на Автоматически Обновляемом источнике), то появится предупреждение о том, что настройки Неполного Показа Конструкций и Графической Замены ее производных видов могут измениться:

Вы можете продолжить работу или прекратить эту процедуру. Решение снова заключается в том, чтобы вернуться в исходный вид (или создать его копию с нужными вам параметрами Неполного Показа Конструкций/Графической Замены) и сделать его Автообновляемым.
