Отображение Проемов на Основе Статуса Реконструкции: Примеры Замены

Примеры стандартного отображения стен с окнами с использованием стиля Замены:

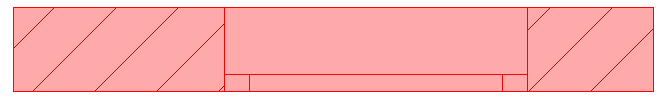

НОВАЯ стена окрашивается в красный цвета  (-> окно тоже окрашивается в красный цвет, демонтируемые элементы отсутствуют)

ДЕМОНТИРУЕМАЯ стена окрашена в желтый цвет (-> окно тоже окрашивается в желтый цвет)

Окно ПЕРЕМЕЩАЕТСЯ справа налево

Для отображения элемента, участвующего в двух стадиях реконструкции (такого как перемещаемое окно), следует разместить в стене два элемента: в его исходном месте расположения и в новом.

Выберите исходное окно и назначьте ему Статус Реконструкции "Демонтируемые". Обратите внимание, что окно отображается желтым цветом (демонтируемый элемент), а участок стены, где располагается это окно, окрашивается в красный цвет (новый элемент).

Выберите окно в его новом расположении и назначьте ему Статус Реконструкции "Новые". Обратите внимание на, что окно отображается красным цветом (новый элемент), а участок стены, где будет создано новое окно, окрашивается в желтый цвет (демонтируемый элемент).

Любые взаимные наложения (между старыми местами расположениями окна) отображаются белым цветом.

•Справа желтое окно необходимо снести. Красная часть, тут раньше был оконный проем, является новой стеной.

•Слева желтая часть стены должна быть снесена. чтобы увеличить пространство под окно. Красное окно - этот новое окно.

•Посередине: Белая часть - здесь раньше была часть окна и остается часть окна сейчас.

См. также “Контуры Заполнений Проемов как Демонтируемые” в Дополнительные Параметры Фильтров Реконструкции.
