Относится к Стенам, Балкам, Колоннам, Крышам, Оболочкам, Морфам и MEP-трассам.
Выпадающее меню Показа Проекции позволяет настроить диапазон показа элемента по высоте.
Этот элемент управления становится доступен только при выборе для Показа на Плане Этажа вариантов “Проекция” или “Проекция и Верх.”
Исключение: Для Морфов выбор Показа Проекции доступен независимо от примененного Показа на Плане Этажа.
Весь Элемент
Вся проекция будет отображаться на соответствующих этажах.
Иногда может потребоваться отображать не весь элемент.
В этом случае можно выбрать один из двух вариантов Показа Проекции:

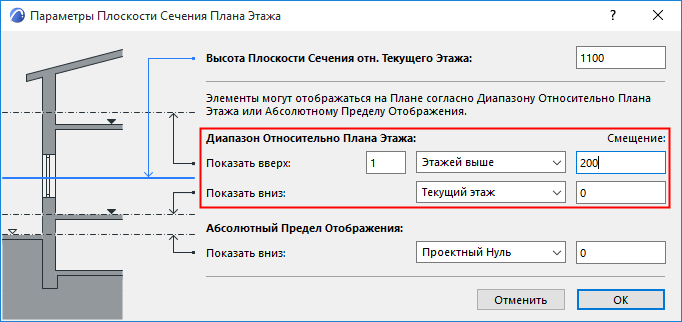

Согласно Диапазону Плана Этажа
Элемент будут отображаться в пределах диапазона выбранных этажей (на текущем этаже плюс на заданном количестве этажей выше и ниже с задаваемым при необходимости смещением.)
Этот элемент будет виден в диапазоне Абсолютного Предела Отображения (например, количества этажей в каждом направлении), настраиваемом при помощи команды меню Документ > Плоскость Сечения Плана Этажа.

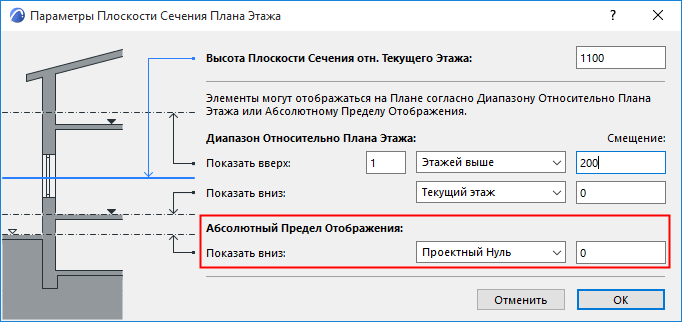

Абсолютный Предел Отображения
Задается фиксированный нижний предел (по умолчанию это Проектный Нуль) и отображаются все части элемента, расположенные выше этого предела.
Абсолютный Предел Отображения означает, что на Плане Этажа не будут видны никакие части модели, расположенные ниже заданного здесь абсолютного уровня (независимо от уровней этажей).
Например, вы можете задать уровень участка или уровень моря, чтобы скрыть все находящиеся ниже элементы. Либо, если вам требуется отобразить на плане этажа плоскую крышу террасы, но не показывать расположенный ниже гараж, задайте уровень террасы в качестве Абсолютного Диапазона Отображения.
В некоторых ситуациях параметры Плоскости Сечения Плана Этажа и Диапазона Этажей относительно текущего этажа могут конфликтовать:
•Плоскость Сечения может находиться за пределами текущего Диапазона Этажей (например, высота этажей может быть очень небольшой по сравнению с уровнем Плоскости Сечения). В этом случае Плоскость Сечения будет автоматически перемещена на уровень верхнего Диапазона Этажей (или на уровень нижнего диапазона, если плоскость сечения располагается под нижним пределом).
•Нижний Предел Диапазона Этажей может быть выше Верхнего Предела этого диапазона. В этом случае нижний предел будет рассматриваться как верхний и нижний предел Дипазона Этажей (который будет совпадать с отметкой Плоскости Сечения, как это было описано выше.)
