Создание Независимой Проекции Разреза

Примечание: Эта операция ничем не отличается от создания Независимых Проекций Фасадов.

Независимые разрезы с маркерами или без них могут создаваться в некоторых окнах. Такие проекции не имеют исходной модели; они отображаются в Навигаторе как “независимые”.

В независимом разрезе вы можете использовать 2D-инструменты для создания новых элементов. Используйте операции копирования-вставки для передачи выбранных элементов из ссылки фона в окно чертежа в виде 2D-элементов с целью их дальнейшего редактирования.

Для создания независимого Разреза без маркера воспользуйтесь командой “Новый Независимый Разрез”. При этом создается проекция, отображаемая в Навигаторе, но не содержащая никаких элементов.

Эту команду можно активировать:

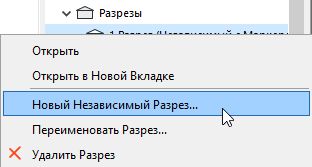

•в контекстном меню папки Разрезов, выбранной в Карте Проекта Навигатора. Сделайте щелчок правой кнопкой мыши на названии данной папки и выберите из появившегося контекстного меню команду “Новый Независимый Разрез”

•в меню Документ > Инструменты Документирования.

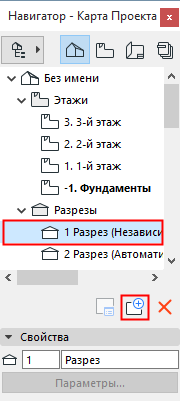

•нажатием кнопки Новая Проекция в Панели Навигатора, выбрав в Карте Проекта папку Разрезов.

Чтобы связать с маркером проекцию независимого Разреза, создайте в проекте Связанный Маркер (Маркер, ссылающийся на...) и свяжите его с существующим Независимым Разрезом.
