Развертки обычно создаются группами (например, при размещении четырех сегментов полилинии по периметру помещения создаются четыре развертки).
Развертка, созданная с помощью полилинии или прямоугольника, имеет отдельные виды для каждого сегмента линии; каждый вид строится перпендикулярно к сегменту.

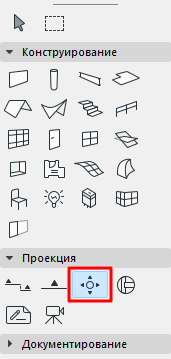

1.Активируйте инструмент Развертка.

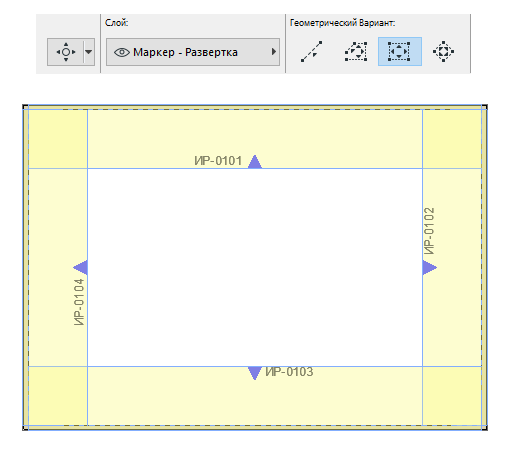

2.Воспользуйтесь прямоугольным или полигональным методом, чтобы указать Границы Помещения, или сделайте щелчок мышью на многоугольнике Зоны при нажатой клавише Пробел.
Созданный элемент прямоугольника/линии/полилинии соответствует Границам Помещения группы Разверток.

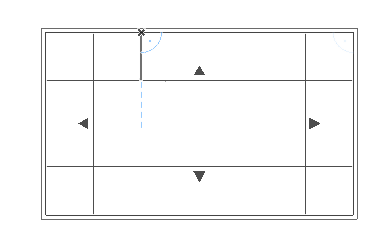

3.Переместите курсор в нужную точку наблюдения. Стрелки обратной графической связи помогают определить направление взгляда создаваемой Развертки.
4.Щелчком мыши разместите Маркер Развертки.

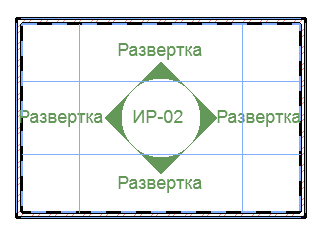

Для Разверток используется специальный ИР-маркер - объект GDL с редактируемыми параметрами.
ИР-маркеры размещаются посередине каждого сегмента ИР-линии или в центре помещения.
Для настройки стиля Маркера и его расположения используется Панель Маркер диалога Параметров Развертки. Отображение маркера любой проекции можно отключить, выбрав в этой панели вариант "Нет маркера".
См. Параметры Развертки - панель Маркер.

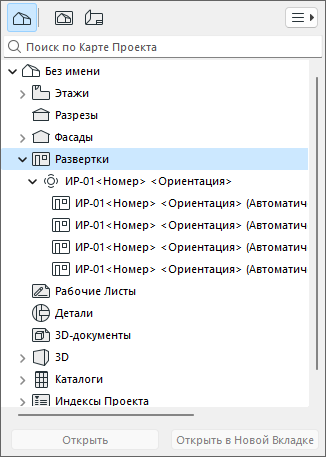

5.Создается новая группа проекций, включаемая в Карту Проекта.
Каждая новая проекция Развертки включается в Группу Разверток, даже если Группа содержит только один взгляд.
Группы Разверток автоматически включаются в отдельные поднабор Карты Проекта.
Перемещение отдельных ИР-проекций из одной Группы в другую не допускается.
Развертки рассматриваются как группы при нумерации, отображении, Показе на Этажах и Слоях, использовании функций Фоновой Ссылки и размещении в Макетах.
Для детальной настройки отображения Разверток в Макете обычно используются опции "Параметров Авторазмещения", присутствующие в диалоге Параметров Основного Макета.
Чтобы выбрать группу Разверток, выберите любую линию Границы ее Помещения.
Однако, параметры каждого отдельного сегмента Границ Помещения настраиваются по отдельности.
