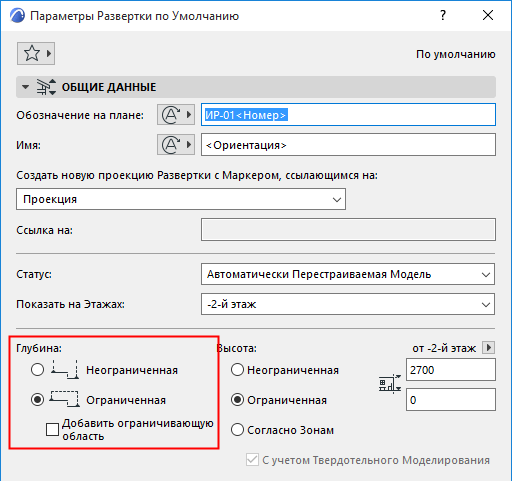

Диапазон по Горизонтали может быть Неограниченным или Ограниченным.
По умолчанию этот диапазон Ограничен. В этом случае Развертка охватывает диапазон по горизонтали, заканчивающийся на линии Границы Помещения.

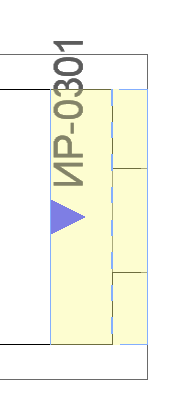

Если Границей Помещения является Стена, то вид автоматически расширяется на глубину Стены; на это указывает выделение Диапазона Маркера, перекрывающего Стену.
Для изменения глубины (диапазона по горизонтали) выберите линию Границы Помещения и растяните или укоротите ее с помощью команд локальной панели. (Растяжение/сокращение сегмента Границы Помещения соответствующим образом отражается на соседних сегментах, как при редактировании полилинии.)
Неограниченный Диапазон по Горизонтали означает, что ИР-проекция не будет ограничена по горизонтали и будет охватывать все видимые элементы модели.
Добавление Ограничивающих Областей (Параметры Развертки по Умолчанию)

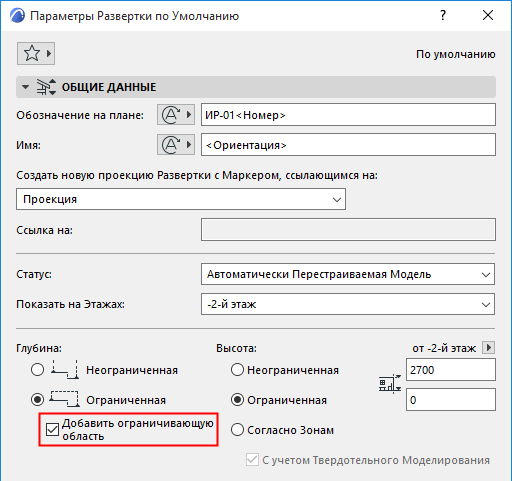

Для включения в ИР-проекции смежных областей помещений используется маркер Добавить ограничивающую область. Этот маркер доступен
•в диалоге Параметров Развертки по Умолчанию (он должен быть отмечен до размещения ИР; активация маркера для уже созданных Разверток невозможна)
•должен быть выбран Ограниченный Диапазон по Горизонтали
Таким образом, если помещение содержит нишу сложной формы, ИР-проекция будет включать конструкции, расположенные за переделами Линий Границ Помещения, но все же принадлежащие помещению.

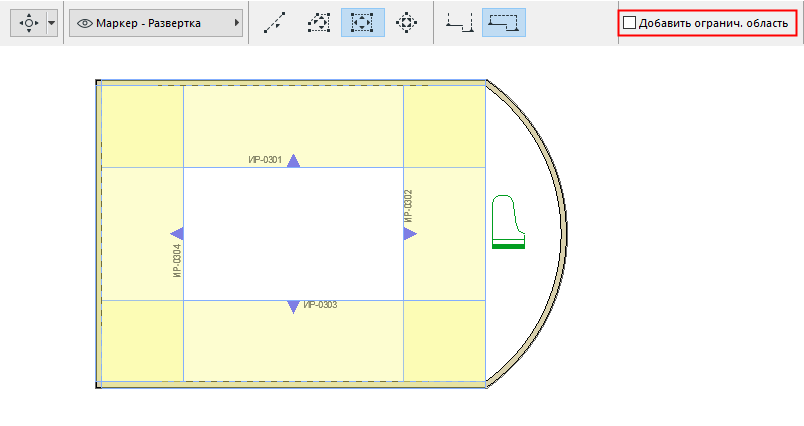

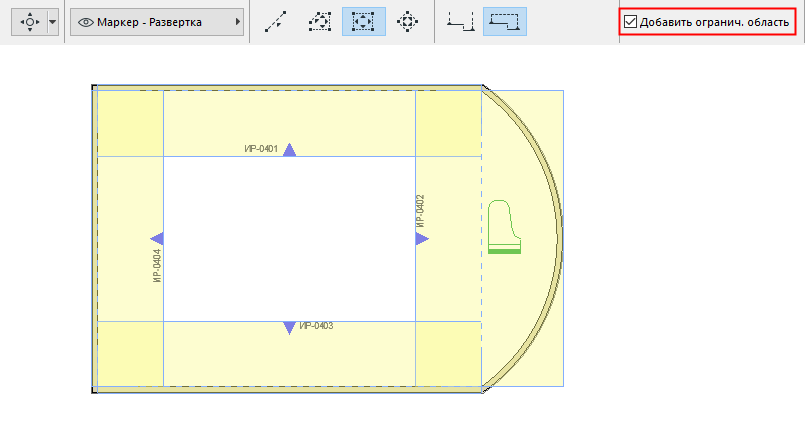

На следующих двух иллюстрациях демонстрируются результаты активации/деактивации данного маркера:
