Индексы Проекта - это таблицы, в которые включаются элементы Карты Проекта Навигатора.

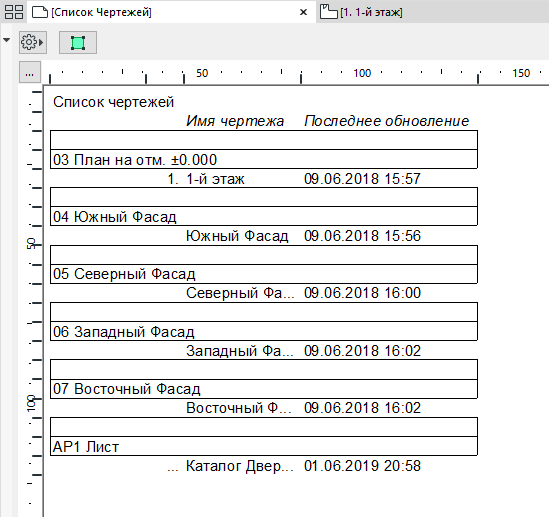

Индексы Проекта можно применять для создания списков изменений, выпусков, видов, макетов и чертежей на основе заданных критериев.
Откройте или создайте Индекс Проекта
Индекс Опубликованных Элементов
Фильтрация "неиспользуемых" видов
Откройте или создайте Индекс Проекта

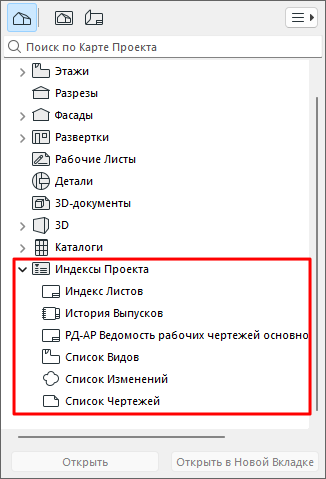

Чтобы открыть нужный индекс, сделайте двойной щелчок на его названии в Навигаторе.

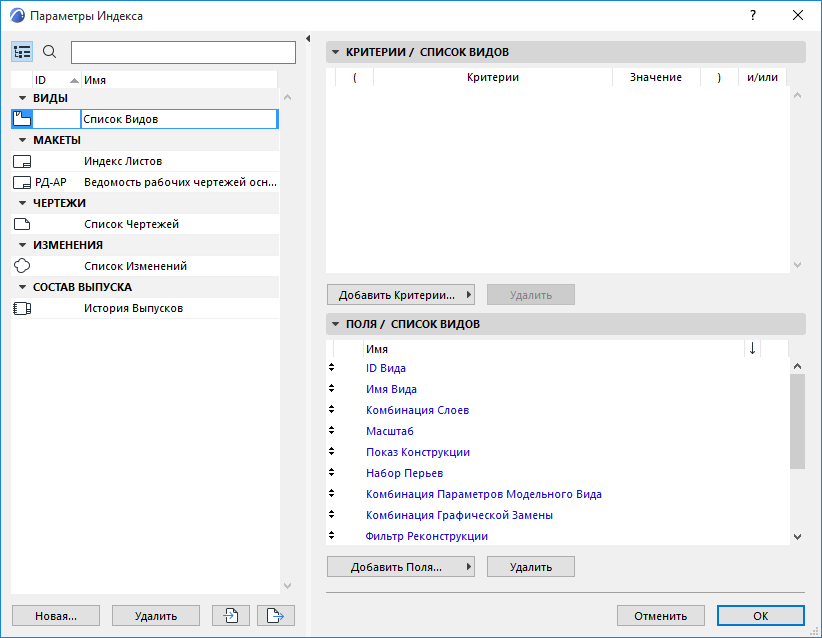

Содержимое Индексов Проекта определяется Схемами Индексов Проекта. Чтобы открыть Схему Индекса Проекта, выполните одно из следующих действий:
•Нажмите кнопку Параметры Индекса, расположенную в верхнем правом углу окна Каталога.
•Воспользуйтесь командой контекстного меню выбранного в Навигаторе Индекса Проекта.
•Выберите в Навигаторе Индекс и нажмите в нижней части Панели Навигатора кнопку “Параметры”.
•Воспользуйтесь командой меню Документ > Каталоги > Параметры Схемы.
В левой панели отображаются индексы проекта, упорядоченные по группам. Нажатие на названия столбцов (ID/Имя) позволяет выполнить сортировку схем в определенном порядке.
•Выберите Индекс, который требуется отредактировать, или воспользуйтесь кнопками для создания, дублирования или удаления.
•Наименования и ID Индексов можно редактировать прямо в этом списке.
•Вы также можете импортировать и экспортировать Индексы между проектами в формате XML.
Справа отображаются Критерии и Поля выбранного Индекса.
Эти элементы управления ничем не отличаются от присутствующих в диалоге Параметров Схемы Интерактивного Каталога. См.: Содержание каталога: Критерии и поля
Как и Интерактивные Каталоги, Индексы Проекта можно сохранять в качестве видов, при этом данные проекта можно редактировать непосредственно в окне Индекса Проекта.
Индекс Опубликованных Элементов
Предположим, что вы публикуете некоторые Макеты, выключенные в Набор Издателя, и вам хотелось бы создать Индекс Листов, в котором помечались бы уже опубликованные элементы (то же самое применимо и для опубликованных видов).

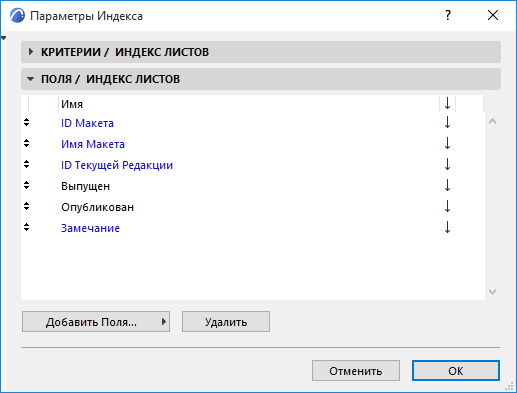

Чтобы сделать это, можно добавить в Индекс поле “Опубликован”.
В результате в Индексе Листов появится маркер “Опубликован”. Этот маркер будет отмечен для опубликованных элементов, но только в опубликованной копии Индекса (а не пока вы работаете над проектом).

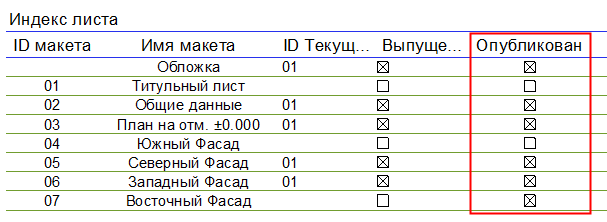

Например, если вы опубликуете макеты Фасадов и Индекс Листов, то в Индексе будут отмечены маркеры публикации Фасадов:
Фильтрация "неиспользуемых" видов

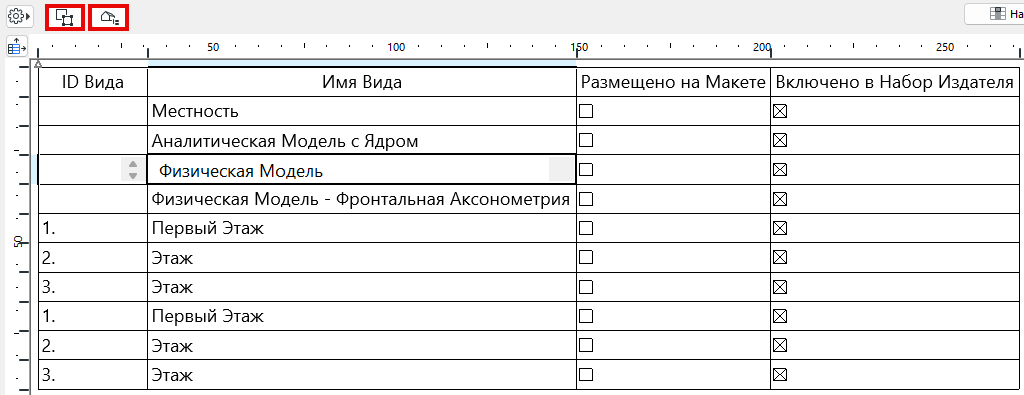

В индексе Списка Видов: Можно использовать особый критерий, позволяющий отфильтровать виды, пока не включенные в документацию.
В Параметрах Индекса Списка Видов:
•Размещено на Макете: Этот маркер не отмечается для тех видов, которые пока не были размещены ни на одном макете
•Включено в Набор Издателя: Этот маркер не отмечается для тех видов, которые пока не были включены ни в один Набор Издателя
В Параметрах Индекса вы можете использовать соответствующие поля для отображения статуса этих видов при помощи маркеров.
Встроенные кнопки позволяют сразу перейти к нужному виду (открыть вид или выбрать его в Навигаторе).
