Параметр Учитываемой Площади в Каталоге Покрытий

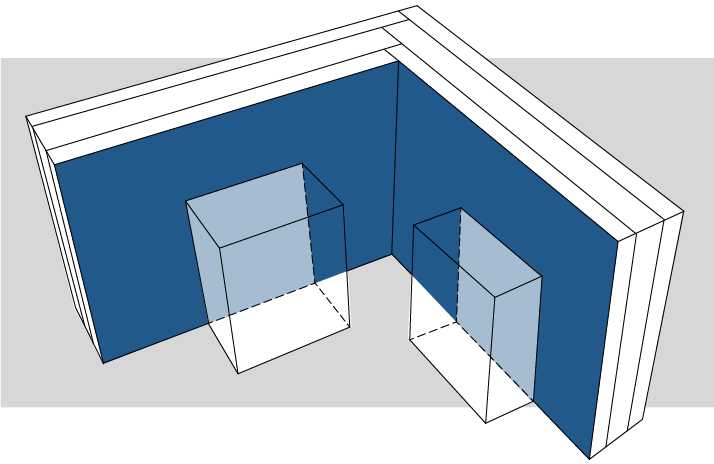

Учитываемая Площадь — это видимая (ничем не перекрываемая область поверхностей элементов). На приведенной ниже иллюстрации темно-синяя поверхность является “Учитываемой Площадью”, а светло-голубая рассматривается как “Перекрываемая”.

Для точного определения учитываемой площади можно воспользоваться диалогом Уменьшения Учитываемой Площади, доступным из Параметров Схема Каталога Покрытий.

Уменьшение Учитываемой Площади

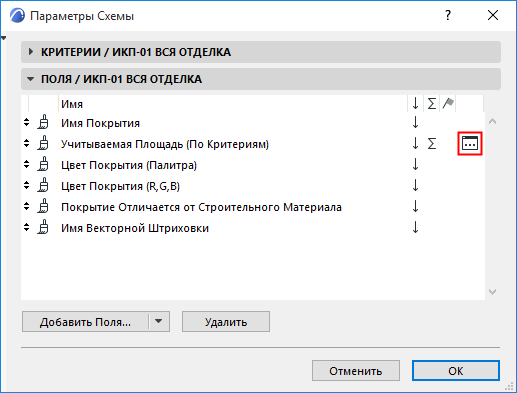

1.В панели Поля диалога Параметров Схемы: выберите поле Учитываемая Площадь (по Критериям).

2.Нажмите кнопку , чтобы открыть диалог Уменьшения Учитываемой Площади.

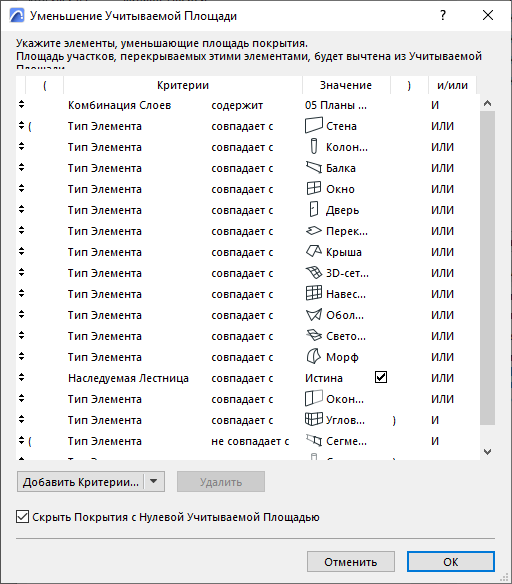

3.Настройте критерии определения перекрывающих элементов (уменьшающих собой Учитываемую Площадь расположенных за ними элементов).

Например, обычные конструктивные элементы являются перекрывающими, если они перекрывают собой поверхность стены, и Учитываемая Площадь поверхности этой стены уменьшается соответствующим образом.

Однако некоторые элементы, хотя они и перекрывают поверхность, не следует рассматривать как перекрывающие элементы. В этом примере: объекты, светильники и зоны не должны влиять на площади стен, поэтому они не включены в список.

Скрыть Покрытия с Нулевой Учитываемой Площадью

По умолчанию этот маркер отмечен. Это означает, что покрытия поверхностей, обладающих нулевой учитываемой площадью, не будут включены в каталог.

Покрытие Отличается от Строительного Материала

Это поле отображается в каталоге в виде маркера (например, как "Окрашено"), чтобы указать, что покрытие поверхности было заменено.

Примечание: Это поле не применяется для Отверстий, не имеющих Строительных Материалов.
