Площади Компонентов Основных и Многослойных Элементов

Площадь большинства элементов рассчитывается путем их проецирования на виртуальную плоскость, проходящую через центр компонента.

Смотреть видео

Смотреть видео

В приведенной ниже таблице рассматривается расчет площадей всех типов элементов.

Основной или Многослойный Элемент

Плоскость, используемая для расчета Площади Проекции Компонента

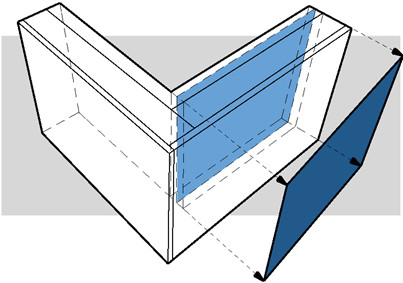

Прямая Стена Постоянного Сечения

Вертикальная плоскость, проходящая через центр компонента.

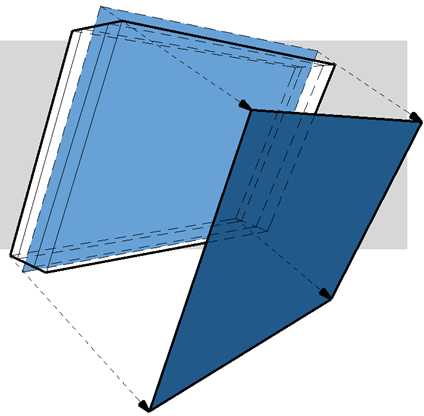

Наклонная Стена

Наклонная плоскость, проходящая через центр компонента.

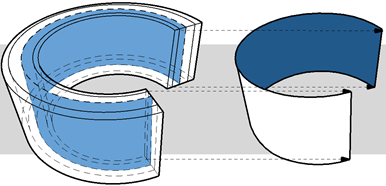

Криволинейная Стена

Вертикальная цилиндрическая плоскость, проходящая через центр компонента.

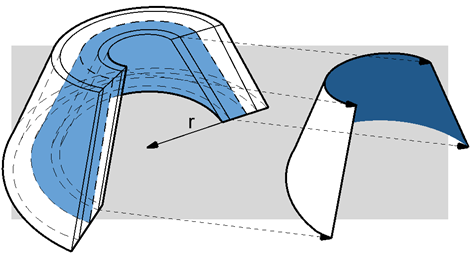

Криволинейная Наклонная Стена

Коническая плоскость, проходящая через центр компонента.

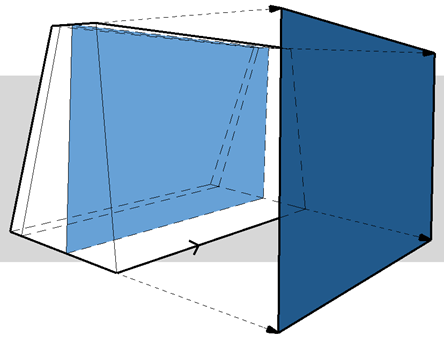

Наклонная с Двух Сторон Стена

Плоскость компонента переменной толщины, расположенного ближе всего к линии привязки стены.

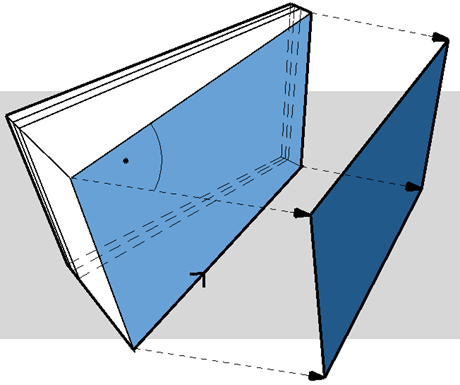

Трапецеидальная Стена

Плоскость компонента переменной толщины, расположенного ближе всего к линии привязки стены.

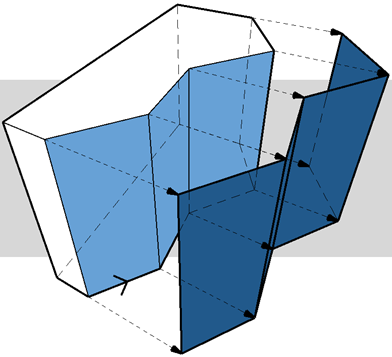

Многоугольная Стена

Плоскости вертикальных сегментов стены, определяемых ребрами привязки.

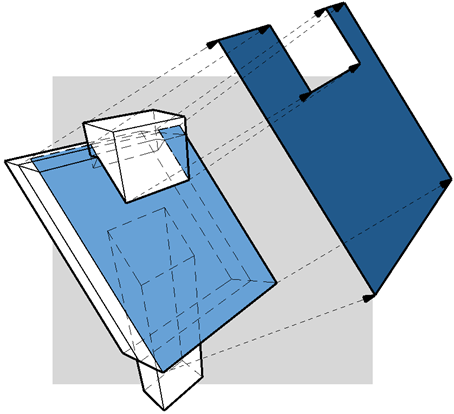

Крыша

Плоскость крыши.


Перекрытие

Плоскость перекрытия.


Оболочка

Плоскость компонента, расположенного ближе всего к плоскости привязки Оболочки.

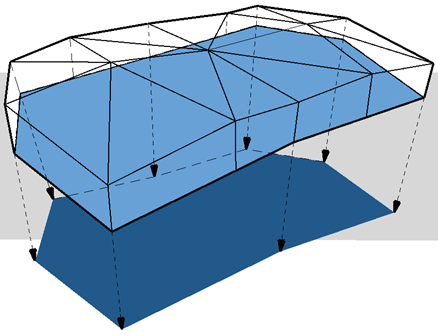

3D-сетка

Плоскость Привязки 3D-сетки.

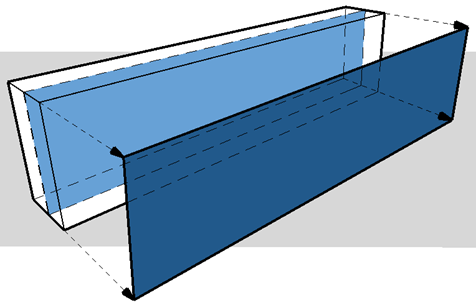

Прямолинейная Балка

Вертикальная плоскость Балки.


Колонна без Наружного Слоя

Площадь компонента не рассчитывается.

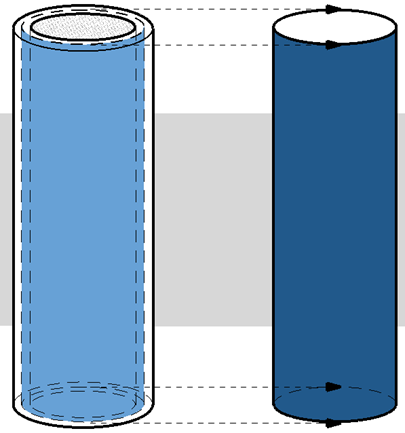

Колонна с Наружным Слоем (круглая)

Круглая колонна с наружным слоем: Плоскость центральной линии компонента наружного слоя.


Колонна с Наружным Слоем (прямоугольная)

Используется сумма проекций на четыре плоскости, создаваемые для каждой стороны наружного слоя.


Морф

Площадь компонента не рассчитывается.
