Параметр

Краткое Описа­ние

Полное Описание

Угол Наклона Навесной Стены

Угол Наклона Навесной Стены

То же самое значение, что и "Угол Наклона" в группе Общих параметров.

Длина

Длина элемента Навесной Стены.

Количе­ство Пане­лей

Количество Пане­лей в навесной стене.

Угол Образца

Угол Поворота горизонтальных Линий Сетки отно­сительно ее верти­кальных Линий по часовой стрелке. Это значение зада­ется в поле Пово­рот, находящемся в панели Образец и Предваритель­ный Просмотр Сетки диалога Параметров Схемы Навесной Стены.

Площадь Поверхно­сти, Вклю­чая Обвязку

Площадь поверх­ности Навесной стены, включая площадь поверх­ности ее рам.

Если Рамы Обвязки размещаются “Внутри Контура” (Параметры Навес­ной Стены/Система Навесной стены/ Размещение Элементов: Размещение Рамы Обвязки “Внутри контура”), то тогда этот параметр равен параметру общей Площади Поверхности Навес­ной Стены.

Если Рамы Обвязки размещаются “Снаружи Контура” или “По Центру Кон­тура”, то тогда значение этого параме­тра будет превышать значение общей Площади Поверхности Навесной стены, так как в этом случае рамы обвязки выступают за пределы линии контура.

Если вы используете Невидимый тип Рам Обвязки (Параметры Навесной Стены/Система Навесной Стены/Рамы: Обвязки), то значение этого параметра будет меньше параметра общей Пло­щади Поверхности.

Общая Длина Рам Обвязки

 Общая длина всех рам, расположен­ных по внешнему контуру Навесной Стены

Рамы, класс которых относится к Раз­делителям, не учитываются

Общая Длина Специаль­ных Рам

 Общая длина всех Рам, относящихся к классу Специаль­ных Рам

 Редактирование параметров Рам при­водит к присвоению им класса Специ­альной Рамы.

Общая Длина Рам

Общая длина всех рам навесной стены. Если рамы имеют разную форму, то длина рам вычисляется на основании среднего значения между самой боль­шой и самой маленькой длиной.

  Если рамы имеют разную форму, то длина рам вычисляется на основании среднего значения между самой боль­шой и самой маленькой длиной.

Общая Длина Рам по Основ­ным Осям

Общая длина рам, расположенных вдоль основной (вертикальной) оси

Основная ось соответствует вертикаль­ным рядам сетки Навесной Стены.

Общая Длина Рам по Допол­нитель­ным Осям

Общая длина рам, расположенных вдоль дополни­тельной (горизон­тальной) оси

Горизонтальная ось соответствует горизонтальным рядам сетки Навес­ной Стены.

Общая Площадь Поверхно­сти Пане­лей

Общая площадь поверхностей всех панелей навесной стены. Общая Площадь Поверх­ностей Панелей видна в том слу­чае, когда Навес­ная Стена находится в Режиме Редакти­рования и при этом Панели отобража­ются.

 Не включает поверхность рам между панелями.

Общая Площадь Панелей, Обращен­ных на Восток

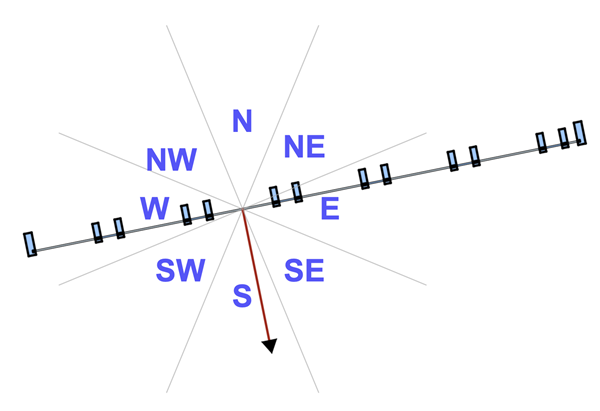

Суммарная пло­щадь всех обра­щенных на восток панелей Навесной Стены. Направле­ние (ориентация) панелей основано на векторе нор­мали к поверхно­сти каждой панели в проекции на плане этажа.

 См. также Аббревиатура Ориента­ции.

Общая Площадь Панелей, Обращен­ных на Север

Суммарная пло­щадь всех обра­щенных на север панелей Навесной Стены. Направле­ние (ориентация) панелей основано на векторе нор­мали к поверхно­сти каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Северо-Восток

Суммарная пло­щадь всех обра­щенных на северо-восток панелей Навесной Стены. Направление (ори­ентация) панелей основано на век­торе нормали к поверхности каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Северо-Запад

Суммарная пло­щадь всех обра­щенных на северо-запад панелей Навесной Стены. Направление (ори­ентация) панелей основано на век­торе нормали к поверхности каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Юг

Суммарная пло­щадь всех обра­щенных на юг панелей Навесной Стены. Направле­ние (ориентация) панелей основано на векторе нор­мали к поверхно­сти каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Юго-Восток

Суммарная пло­щадь всех обра­щенных на юго-восток панелей Навесной Стены. Направление (ори­ентация) панелей основано на век­торе нормали к поверхности каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Юго-Запад

Суммарная пло­щадь всех обра­щенных на юго-запад панелей Навесной Стены. Направление (ори­ентация) панелей основано на век­торе нормали к поверхности каждой панели в проекции на плане этажа.

Общая Площадь Панелей, Обращен­ных на Запад

Суммарная пло­щадь всех обра­щенных на запад панелей Навесной Стены. Направле­ние (ориентация) панелей основано на векторе нор­мали к поверхно­сти каждой панели в проекции на плане этажа.
