Размещение Чертежей в модельных видах
Выполните одно из следующих действий:
Перетаскивание
Перетащите файлы чертежей (по одному за раз) из файловой системы.
С помощью инструмента Чертеж
1.Активируйте инструмент Чертеж.
2.Сделайте щелчок мышью в любой точке окна.
3.В результате будет открыт диалог Повторного Связывания Чертежа. Укажите путь к исходному файлу Чертежа: либо в локальной файловой системе, либо в BIMcloud.
Если необходимо, выполните вход в BIMcloud См. Вход в BIMcloud.
4.Нажмите кнопку Найти, затем выберите нужный файл Чертежа.
Примечания:
–При использовании инструмента Чертеж можно размещать по одному файлу или одной странице PDF за раз. Чтобы разместить сразу несколько Чертежей, воспользуйтесь командой меню Файл > Внешние Данные > Разместить Внешний Чертеж, как описано ниже.
При помощи команд меню Файл
Используйте один из следующих вариантов в зависимости от источника Чертежа:
•Файл > Внешние Данные > Разместить Внешний Чертеж
•Файл > Внешние Данные > Разместить Внешний Чертеж из BIMcloud
Выберите BIMcloud и нужный проект.
Если необходимо, выполните вход в BIMcloud См. Вход в BIMcloud.
Примечание: Чтобы использовать чертеж из проекта Teamwork, этот проект Teamwork должен иметь тот же номер версии, что и основной проект.
Размещение выбранных страниц из PDF
Этот способ действует в случае перетаскивания файла PDF или использования команды меню Файл.

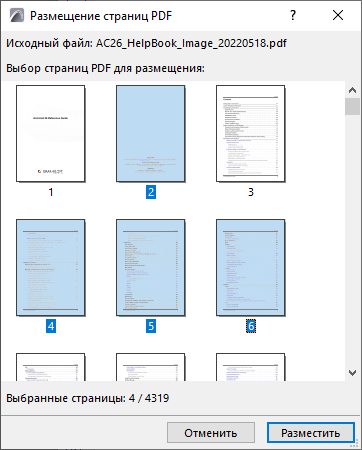

Если импортируемый чертеж представляет собой многостраничный PDF-файл:
1.Появится диалоговое окно выбора. Выберите одну, несколько или все страницы.
2.Нажмите кнопку Разместить.

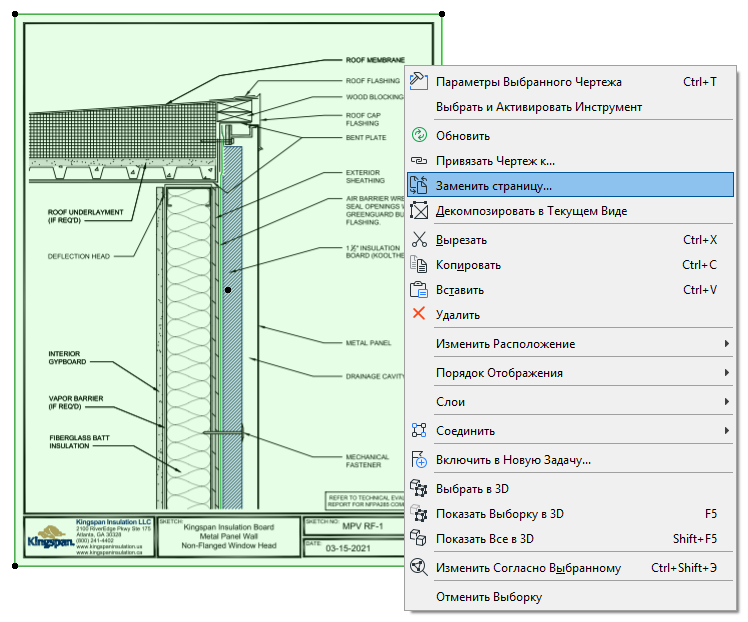

После размещения PDF-файла воспользуйтесь командой "Заменить страницу" (присутствующей в контекстном меню выбранного Чертежа или в Менеджере Чертежей), чтобы задать ссылку на другую страницу того же PDF-документа.
Чтобы импортировать только определенные слои чертежей DWG/DXF/DWF:
см. “Активирование неполного открытия” в Параметры Открытия (Параметры Трансляции DXF/DWG).
Чтобы отобразить/скрыть исходные слои импортируемых в Archicad чертежей DWG,
См. Вложенные Слои.
