Технологический процесс макетирования: большие проекты
В больших архитектурных коллективах, разрабатывающих большие многоэтажные проекты, может оказаться более целесообразным с практической точки зрения разбить единый проект на множество его составляющих. Для каждой из таких подчиненных составляющих проекта (например, здания, расположенные на одной и той же местности) можно создать свой файл проекта, который все же будет ссылаться на единый набор шаблонов, модулей и библиотек.
Тем не менее, источники документации будет распределены по всему проекту, чертежи будут извлекаться из всех файлов проекта.
В этом случае имеет смысл определить единственную книгу макетов, в которой будут собираться виды и файлы из всех файлов, составляющих проект.
В этом случае возможны следующие три ситуации.
Единственный файл содержит модель и книгу макетов
Если в разрабатываемом проекте имеется один большой основной файл и несколько дополнительных файлов проектов поменьше, то структуру книги макетов можно построить в этом основном файле, как в обычном однофайловом проекте, описанном выше, затем следует открыть другие файлы, найти их виды в организаторе и добавить их в книгу макетов.
См. Размещение вида из внешнего проекта (меню Выбора Проекта в Навигаторе).
Много файлов проекта и отдельный файл только с книгой макетов
Если имеется много файлов проекта, приблизительно одинакового размера и сложности, то в этом случае имеет смысл создать дополнительный файл проекта, который не будет содержать никаких конструктивных элементов, а только книгу макетов. В этом случае Вы последовательно открываете другие файлы проекта, добавляете их виды в карту макетов с возможным предварительным построением папок поднаборов для каждого из файлов или созданием любой другой иерархической структуры книги макетов.
При активировании макета в многофайловой модели, Archicad проверяет, содержит ли он чертежи из файлов проекта, отличающихся от текущего. Если это так, то выполняется обновление автоматически обновляемых чертежей. Если файл, содержащий чертеж, открыт в другом сеансе работы программы, то обновление производится незамедлительно при появлении такой необходимости. Если файл, содержащий чертеж, не открыт, то запускается еще один сеанс работы программы для его открытия.
Много файлов проекта, отдельная книга макетов, отдельные чертежи (файлы PMK)
Этот вариант может оказаться подходящим в том случае, когда несколько человек одновременно работают в сети над моделью и документацией.
В этом технологическом процессе, как и в предыдущем, модель размещается в одном или нескольких проектных файлах, а книга макетов размещается в отдельном файле проекта. Однако процедура макетирования отличается. Макеты будут содержать чертежи, источники которых находятся во внешнем файле, а не непосредственно связаны с видами проекта.
Разработчик модели будет создавать виды, как и обычно, в файле проекта. Вместо размещения этих видов непосредственно в макете, разработчик будет использовать функцию издателя для сохранения или выгрузки этих видов в формат PMK - формат Archicad для чертежей - который занимает меньше места на диске, чем многие другие форматы чертежей.
Затем архитектор, отвечающий за Книгу Макетов, размещает эти PMK-чертежи на Макетах при помощи инструмента Чертеж или команды Файл > Внешние Данные > Разместить Внешний Чертеж.
См. Размещение внешнего файла чертежа (несколько методов).
Эти размещенные чертежи, как и любые другие, являются либо автообновляемыми, либо обновляемыми вручную. Их исходными файлами являются PMK-файлы. Следовательно, на разработчике модели лежит обязанность обновлять файлы PMK при изменении их исходных видов, чтобы обновить связанные с этими файлами чертежи.
Преимущества этого технологического процесса:
•обновление документации производится быстрее, так как в этом случае предполагается обновление одного небольшого по размеру файла чертежа;
•открытие книги макетов производится быстрее, так как PMK-файлы, выступающие в качестве исходных, располагаются за пределами файла проекта;
•если базирующиеся на PMK чертежи устанавливаются автообновляемыми, то они будут автоматически обновляться при публикации макета.

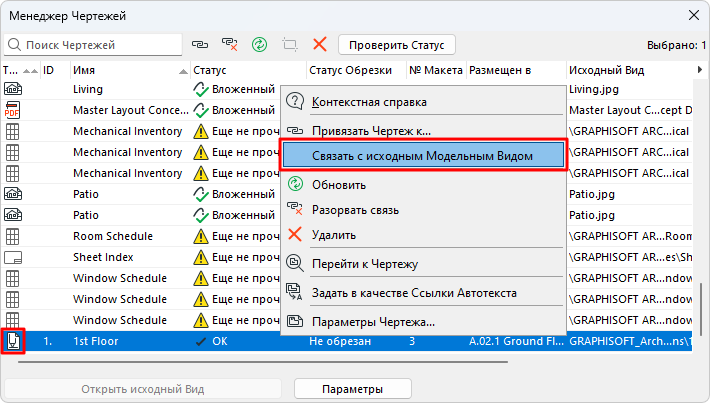

При необходимости Вы можете разорвать связь чертежа с PMK-фалом и связать чертеж с его исходным модельным видом. Для этого выберите файл(ы) PMK в менеджере чертежей (здесь можно выбирать много чертежей) и выполните в контекстном меню команду Связать с исходным модельным видом.
