Сохранение Выборки в Формате PLN

Эта функция позволяет разделить модель на несколько файлов PLN, которые можно использовать в качестве Связанных Модулей.

Например, можно сохранить фасад здания в отдельном файле или разделить здание на два корпуса.

В каждом файле PLN сохраняются все 2D-данные, присутствующие в Навигаторе, включая Макеты, Рабочие Листы и Детали. Части исходной модели при этом "разделяются".

Обратите внимание, что в файлы в формате .mod могут содержать только данные Плана Этажа.

Сохранить Выбранное как Модуль

1.Откройте исходную модель и выберите ту ее часть, которую хотите сохранить в виде отдельного файла PLN.

2.Воспользуйтесь командой меню Файл > Внешние Данные > Сохранить Выбранное как Модуль:

3.Выберите формат Индивидуального Проекта (.pln).

4.Нажмите кнопку Сохранить.

5.В результате проект будет разделен. Исходный файл PLN и файл PLN, содержащий выбранные элементы, будут открыты в двух отдельных сеансах работы программы. Этот процесс будет сопровождаться сообщениями обратной связи.

Ниже приводится описание работы со связанными файлами PLN, созданными в результате разделения модели.

Разделение и Связывание Частей Модели

В этом примере фасад здания сохраняется в виде файла PLN, связанного с исходным файлом.

1.Откройте файл модели (Здания).

2.Выберите фасад (Навесную Стену) на Плане Этажа или в 3D-окне.

Примечание: Чтобы выбрать элементы на нескольких этажах, можно воспользоваться Бегущей Рамкой, действующей на всех этажах (см. на Текущем или на Всех Этажах).

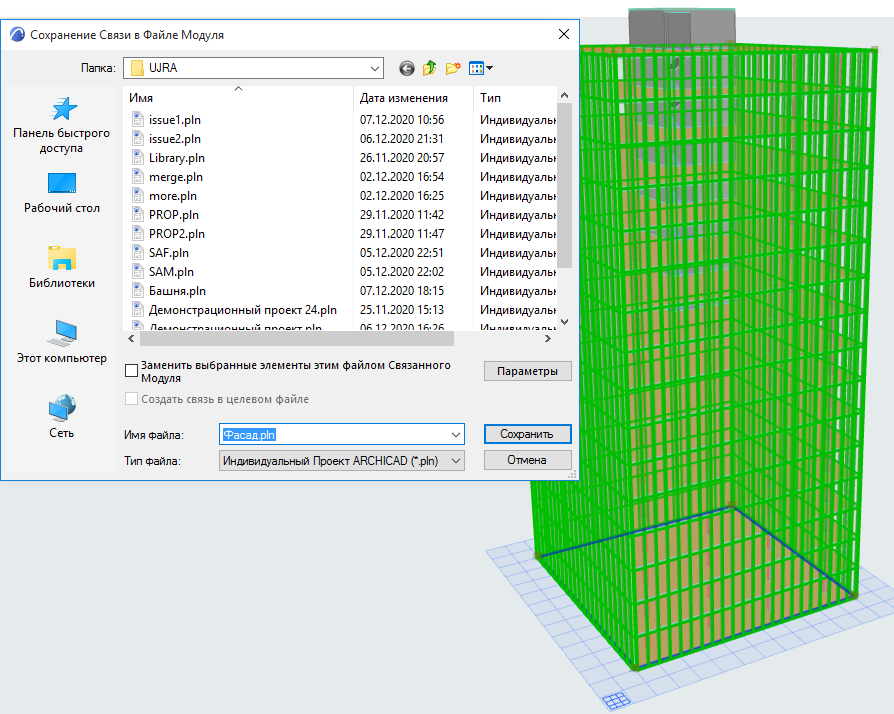

3.Активируйте команду меню Файл > Внешние Данные > Сохранить Выбранное как Модуль.

4.Введите имя файла.

5.Выберите формат Индивидуального Проекта (.pln).

6.Активируйте оба маркера:

– Заменить выбранные элементы этим файлом Связанного Модуля

–Создать связь в целевом файле

7.Нажмите кнопку Сохранить.

8.Будет выполнено разделение проекта, а затем выбранный элемент (Фасад) будет открыт в отдельном сеансе работы.

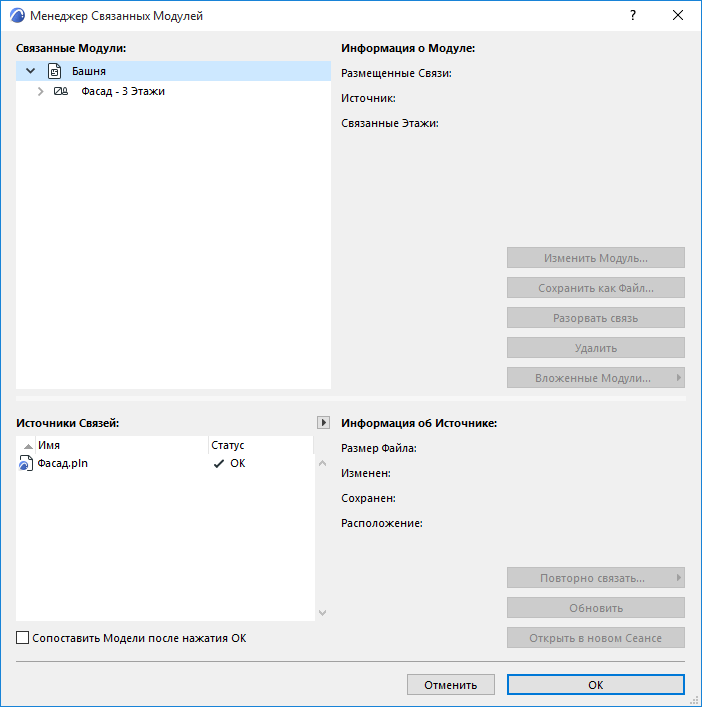

9.В результате у вас будут открыты оба проекта: Здание связано с Фасадом (размещенным в качестве Модуля), а Фасад связан со Зданием.

Можно создать любое количество файлов PLN путем разделения исходной модели и автоматического связывания с ней получаемых файлов.

Однако связать друг с другом файлы PLN, созданные на основе выборки, можно только вручную.
