Редактирование диаметра сегмента при помощи локальной панели

Доступно с Archicad Collaborate

Изменение диаметра сегмента трассы (воздуховода, трубы или кабельного лотка).

1.Выберите трассу

2.Щелкните на линии привязки того сегмента, который вы хотите отредактировать

Примечание: Включите показ Линий Привязки MEP в 2D-видах при помощи команды меню Вид > Параметры Вывода на Экран.

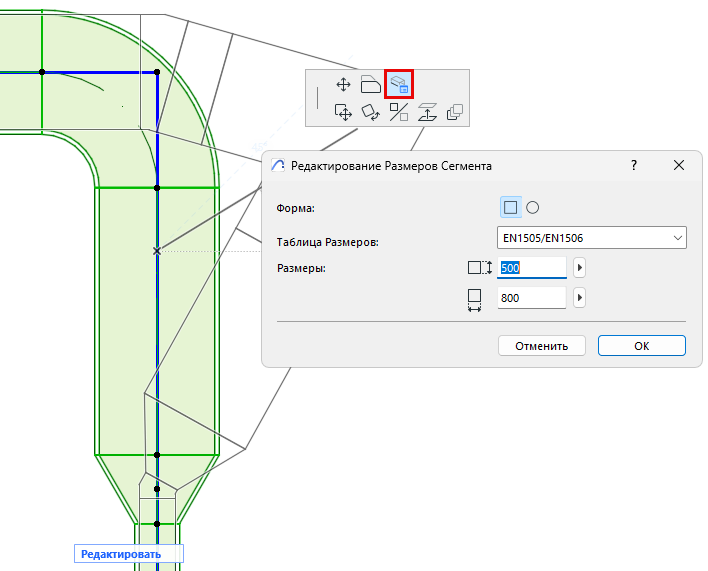

3.В локальной панели нажмите кнопку Редактирование Размеров Сегмента.

4.В результате появится диалог, в котором вы сможете изменить форму (только для воздуховодов); Таблицу Размеров; и размеры сегмента.

5.Нажмите OK, чтобы обновить сегмент в модели.

Набор стандартных размеров зависит от выбранной Таблицы Размеров (настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Спецификации Трассы).

См. также Оптимизатор Размеров Воздуховодов.
