Проверка MEP-модели для вентиляции зон

В MEP-модели можно задать требования к вентиляции по зонам. Затем воспользуйтесь встроенными средствами проверки, чтобы убедиться, что MEP-элементы (терминалы) обеспечивают необходимый объем приточного и вытяжного воздуха.

Настройка параметров вентиляции зон

Создайте необходимые зоны в модели.

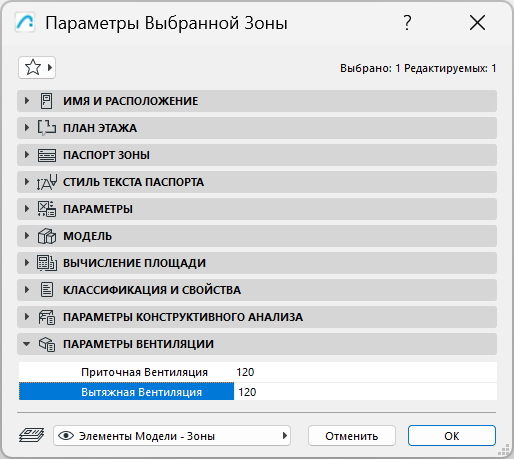

В панели Параметров Вентиляции диалога Параметров Зоны задайте значения Приточной и Вытяжной Вентиляции:


Настройка объема воздушного потока для терминалов

1.Смоделируйте системы отопления, вентиляции и кондиционирования воздуха, включая терминалы.

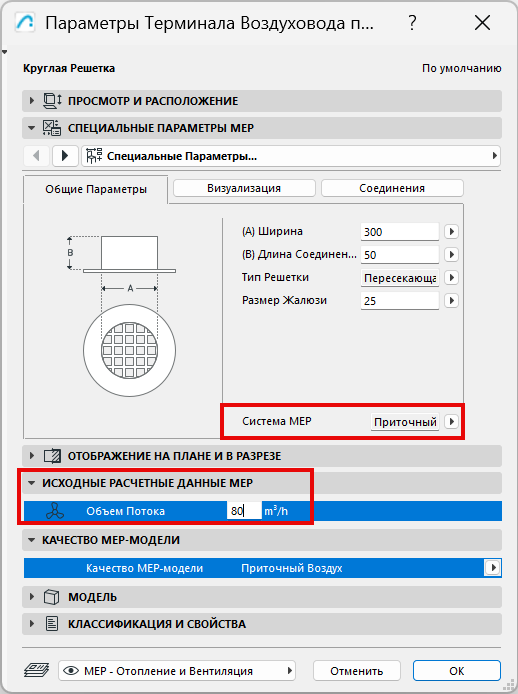

2.Для каждого терминала задайте данные об объеме потока и назначьте MEP-систему (приточный или вытяжной воздух) в панели Исходных Расчетных Данных MEP в Параметрах Терминала.


Запустите Проверку Качества MEP-модели

Проверьте, соответствуют ли размещенные в модели терминалы требованиям к вентиляции зон. При проверке учитывается каждый терминал, частично или полностью расположенный внутри зоны.

1.В окнах 3D/Плана Этажа/Разреза:

Воспользуйтесь командой меню Конструирование > Проверка Модели > Качество MEP-модели (или кнопкой в панели команд MEP)

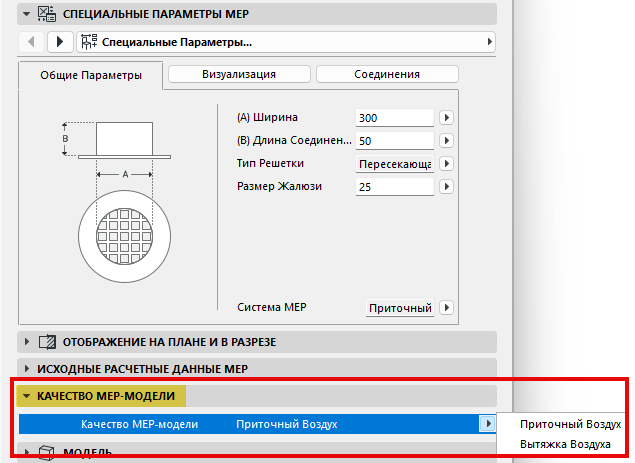

2.Отметьте маркеры тех параметров (приточный воздух, вытяжка или оба), которые хотите проверить.

3.Нажмите кнопку Проверить.

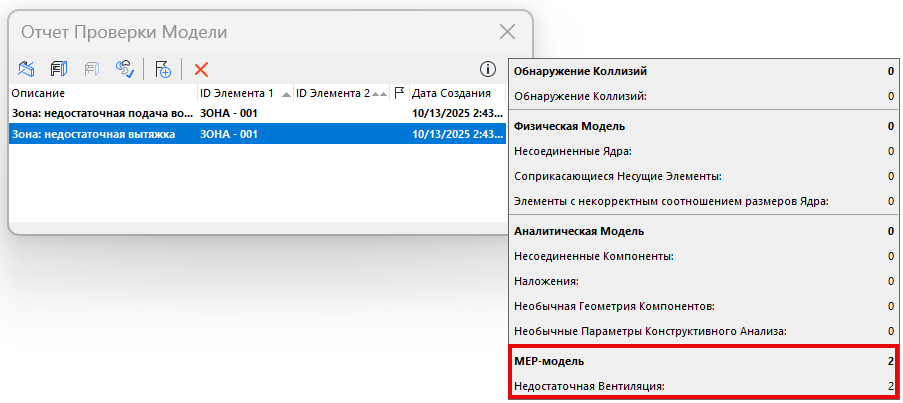

В Отчете Проверки Модели будут перечислены все зоны, параметры вентиляции которых не соблюдены. Здесь вы можете выбрать каждый результат, чтобы отобразить соответствующие элементы и создать для них новые Задачи.


Связанные Темы:

Создание Задачи на основе Отчета Проверки Модели

Создание Каталогов Зон с требованиями к их вентиляции

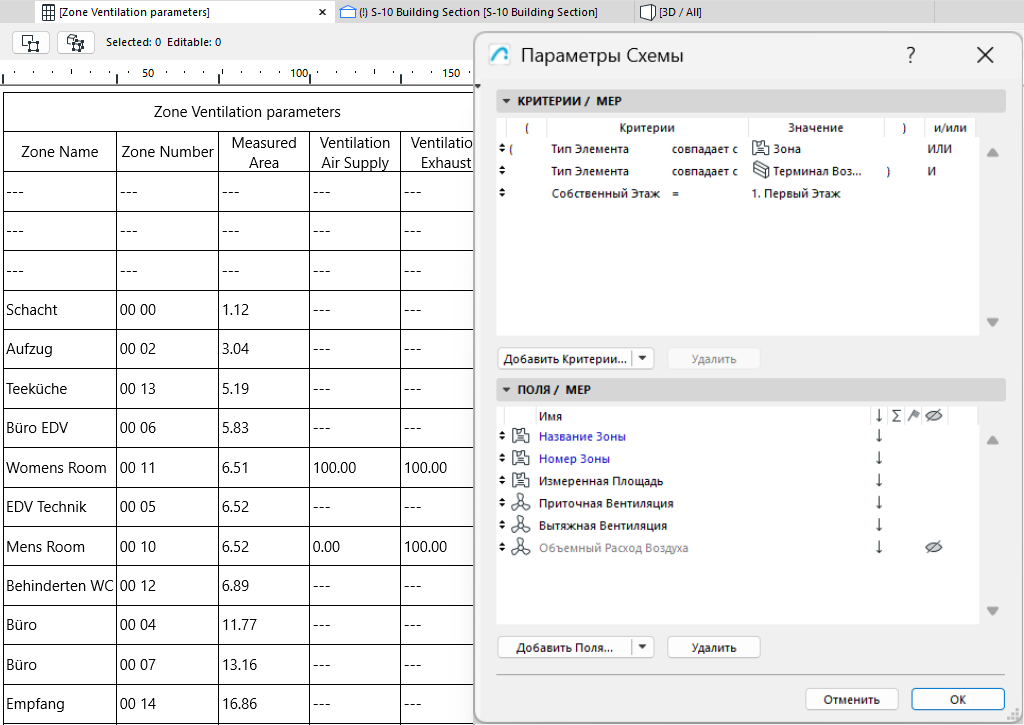

Можно настроить Интерактивный Каталог для создания списка зон с требованиям к их вентиляции и объемом воздушного потока соответствующих терминалов.

При необходимости проверяйте и редактируйте значения прямо в Каталоге.
