Использование индивидуальной длины труб и воздуховодов

Доступно с Archicad Collaborate

В процессе моделирования вы можете захотеть отображать трассы как единые элементы, не разделенные на отрезки. Однако в документации может потребоваться отображать и учитывать фактическую длину сегментов.

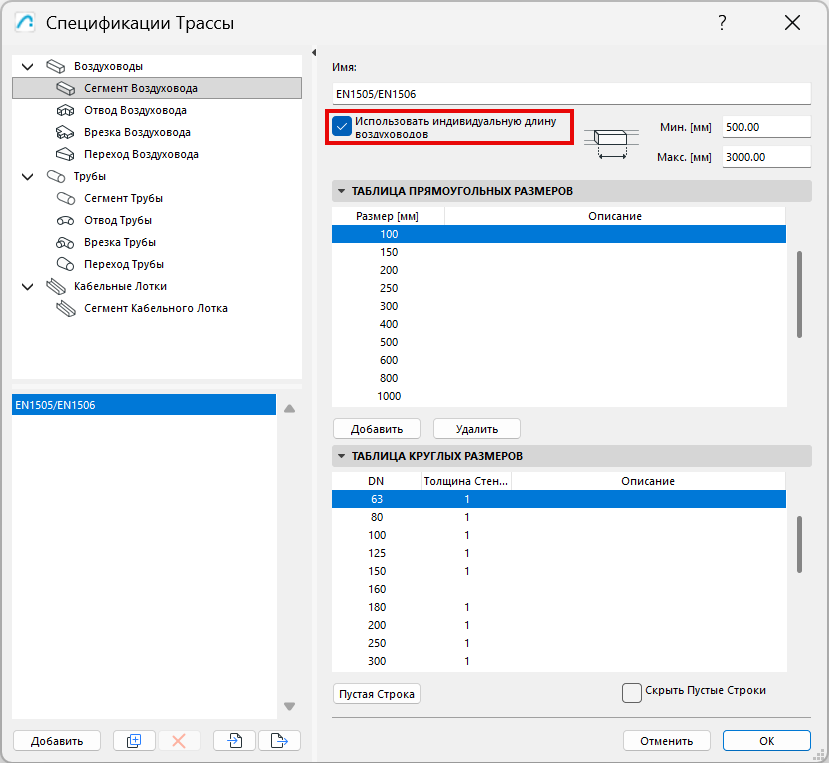

Чтобы настроить этот параметр, откройте Спецификации Трассы. (См. Спецификации Трассы для получения полной информации об этом диалоге)

Для сегментов Труб, Воздуховодов или Кабельных Лотков:

•Отметьте маркер "Использовать индивидуальную длину"

•Введите минимальную и максимальную длину, в соответствии со спецификациями длины производителя (например, для типов воздуховодов)

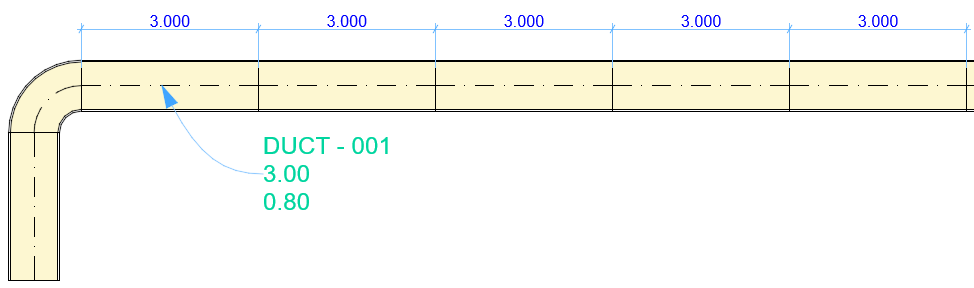

В результате в модели длина каждого сегмента будет отображаться в соответствии с заданными Спецификаций Трассы.

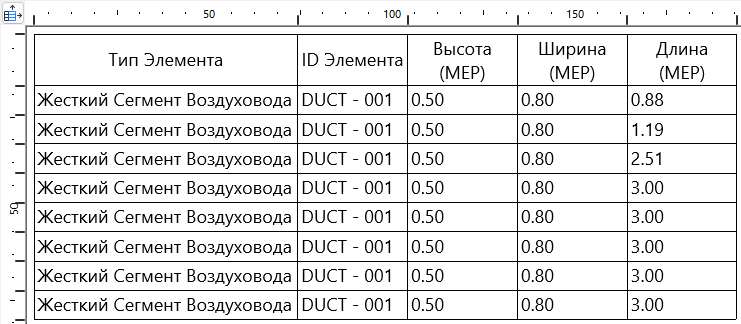

Вы можете размещать выноски для каждого отдельного сегмента и включать эти сегменты в Интерактивный Каталог.

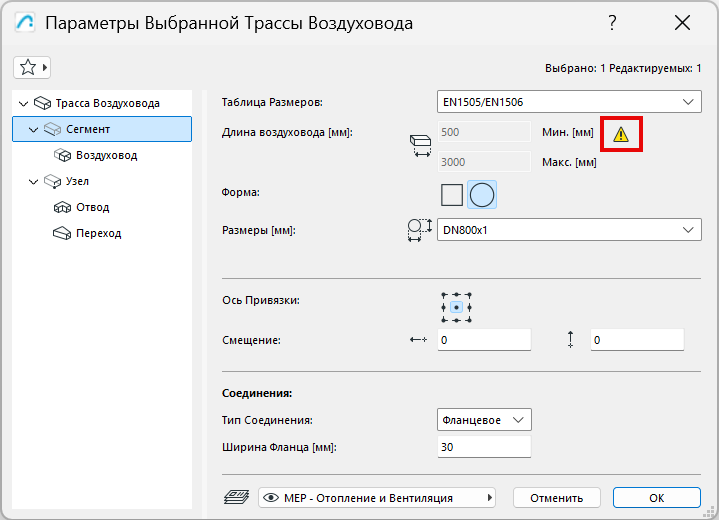

При включенной функции "Использовать индивидуальную длину": вы по-прежнему можете моделировать любую геометрию трассы, но если будут созданы слишком короткие сегменты, то будет отображаться соответствующее предупреждение:

Оптимизация длины сегментов: автоматическая корректировка

MEP Designer по возможности автоматически оптимизирует длину сегментов, если это необходимо. Если сегмент трассы включает "остаток" длины, который попадает в минимальный/максимальный диапазон, задаваемый Спецификациях Трассы: MEP Designer просто добавляет его в трассу.

Если длина "остатка" меньше минимальной, то MEP Designer меняет длину сегмента, чтобы получить минимальную длину. Затем длина предыдущего (полного) сегмента на соответствующую длину.

Оставшаяся часть была слишком короткой, поэтому она была удлинена до минимальной.
Соседний изначально полноразмерный сегмент укорочен соответствующим образом.
