Редактирование уклона в процессе моделирования
Изменение уклона в выбранной точке
Редактирование уклона в процессе моделирования

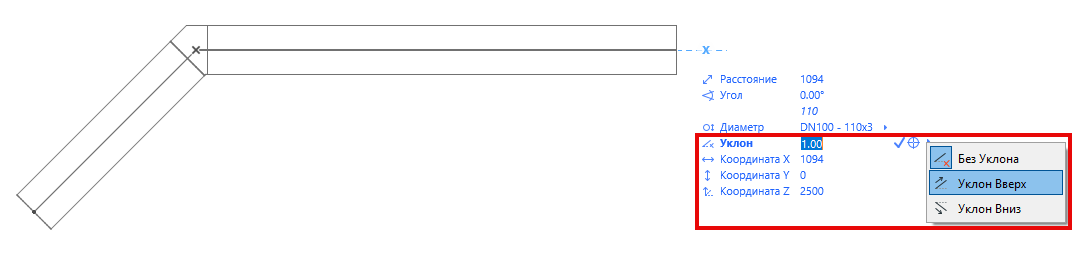

В процессе создания трассы воспользуйтесь Табло Слежения, чтобы задать значение уклона.
•Выберите вариант "Уклон Вверх" или "Уклон Вниз", или
•Введите значение (положительное значение означает уклон вверх, а отрицательное - вниз)
•Настройки уклона трассы сохраняются даже при изменении ее отметок. Если вы измените координату Z, то трасса будет продолжена на новой высоте с тем же уклоном.

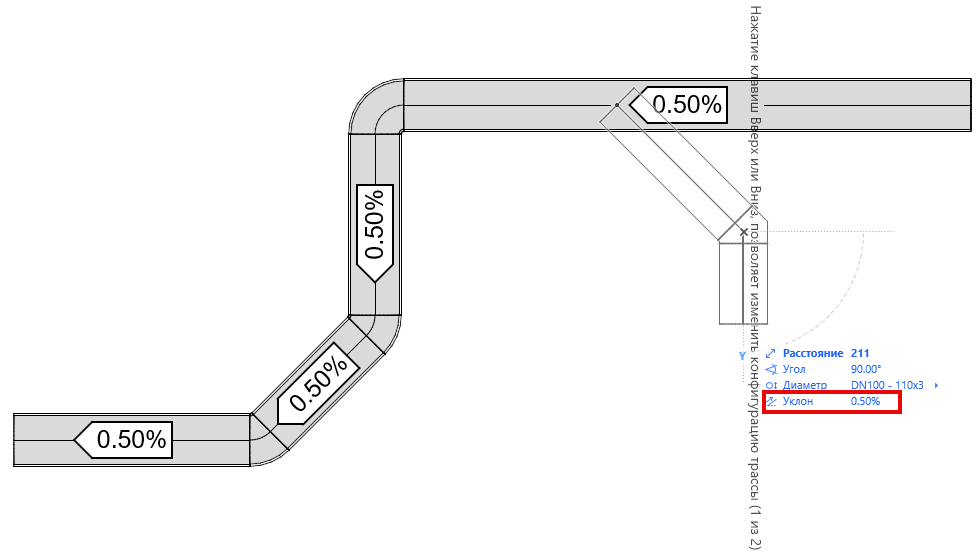

•Добавляемые ответвления также наследуют уклон трассы
Изменение уклона в выбранной точке

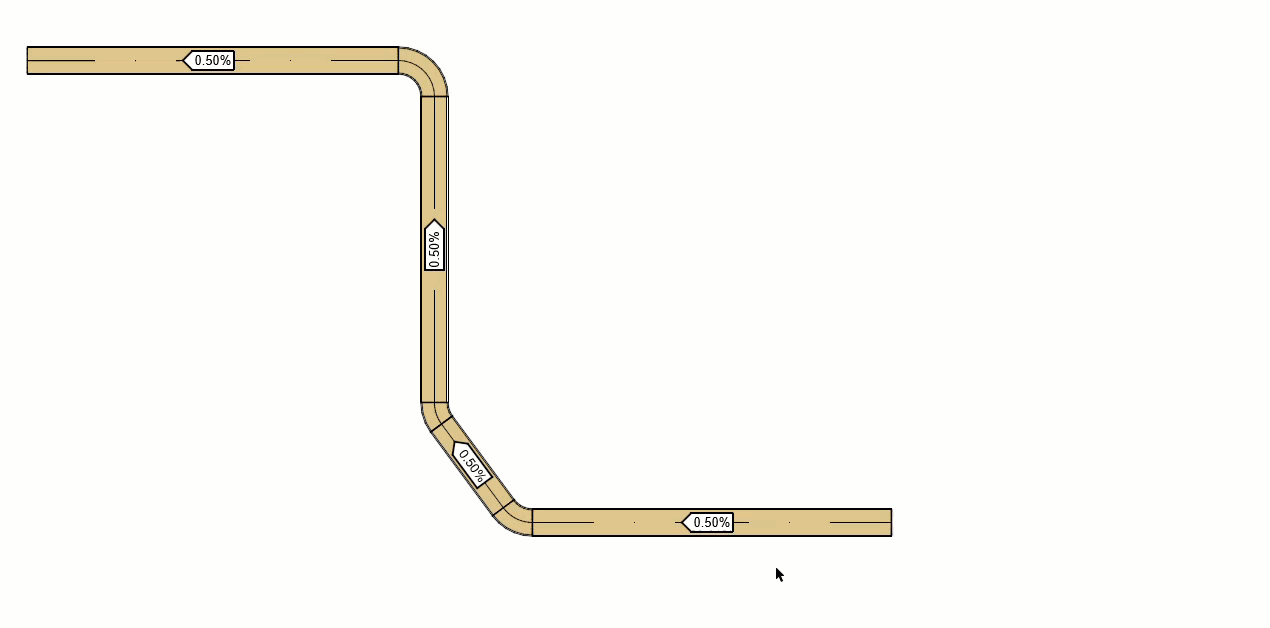

1.Выберите открытый конец элемента трассы.
2.При помощи локальной панели активируйте команду Изменения уклона в выбранной точке.
3.Введите новое значение уклона в Табло Слежения.

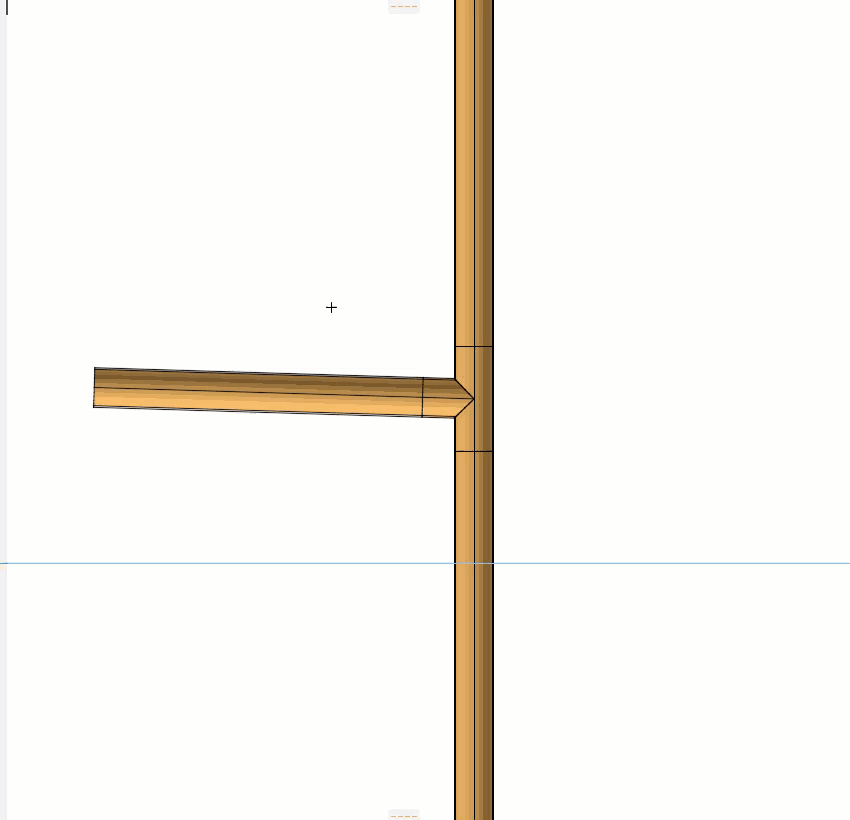

Вы также можете изменить уклон трассы начиная с отвода или врезки:
Высотная отметка трассы не изменится в той точке, где был сделан щелчок мышью.

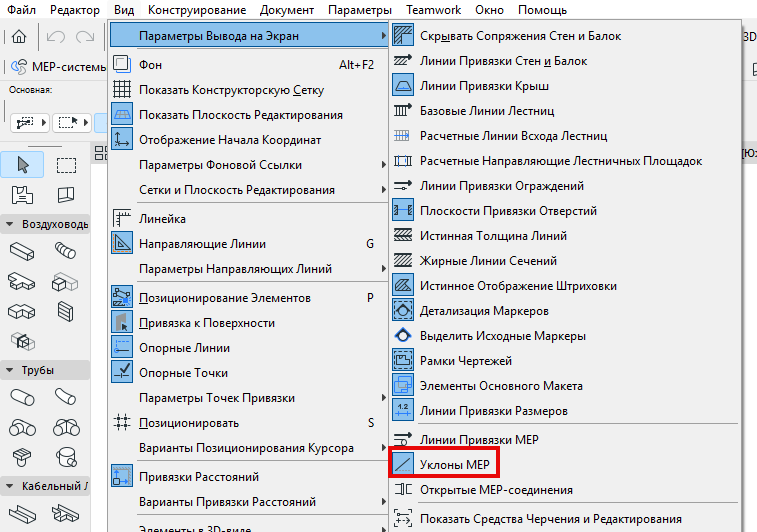

Включите Уклоны MEP при помощи команды меню Вид > Параметры Вывода на Экран.

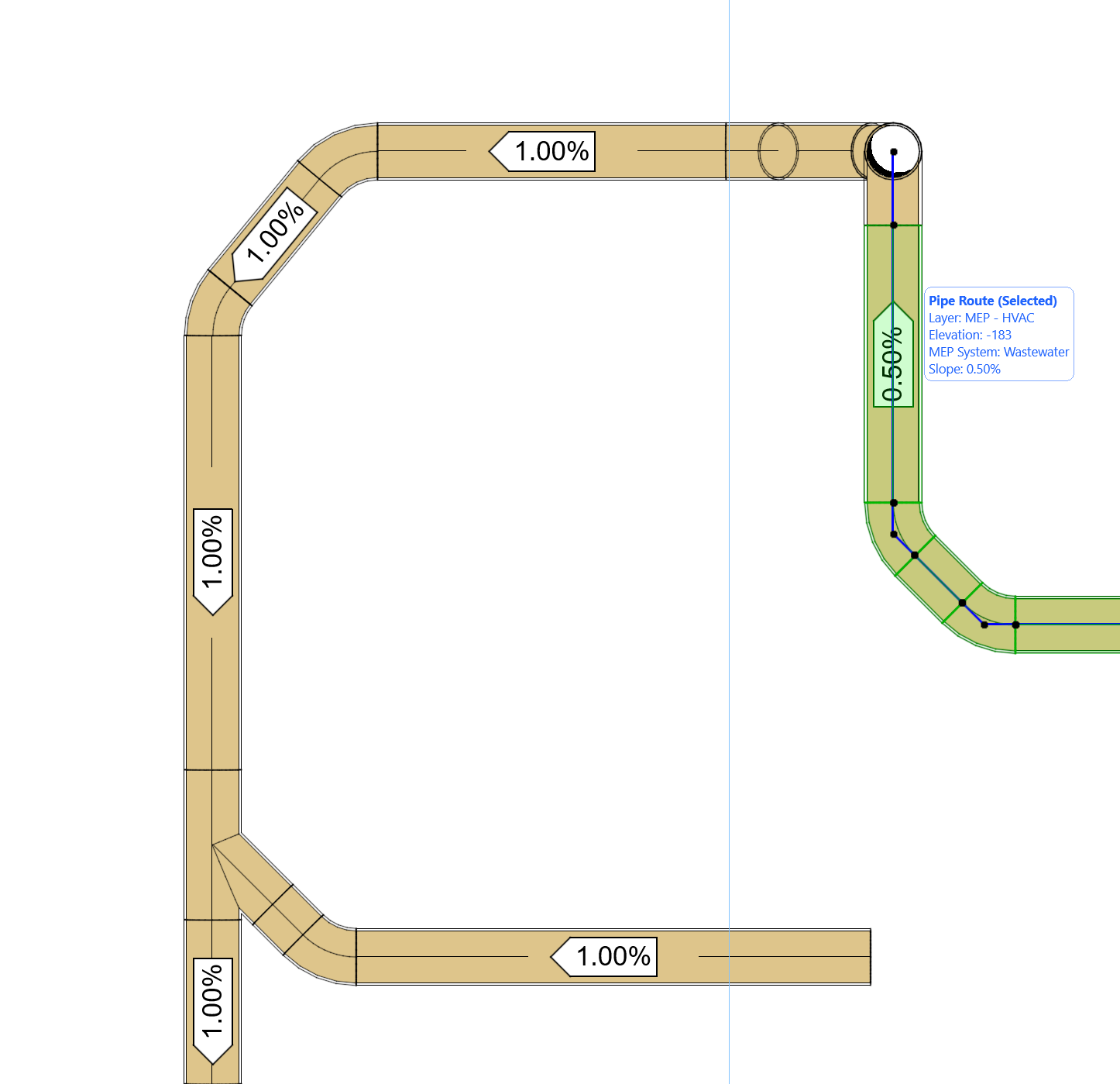

•На Плане Этажа будут отображаться направления и значения уклонов трассы
•Значение уклона выбранного элемента трассы отображается в Инфо-Метке

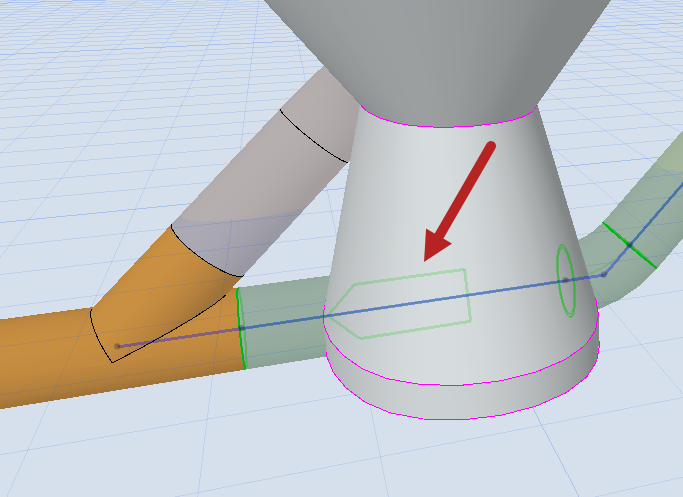

В 3D-видах и в проекциях Сечений направление уклона выбранных элементов указывается зеленой стрелкой:
