Этот набор функций предназначен для организации взаимодействия архитекторов с инженерами-конструкторами.
Введение

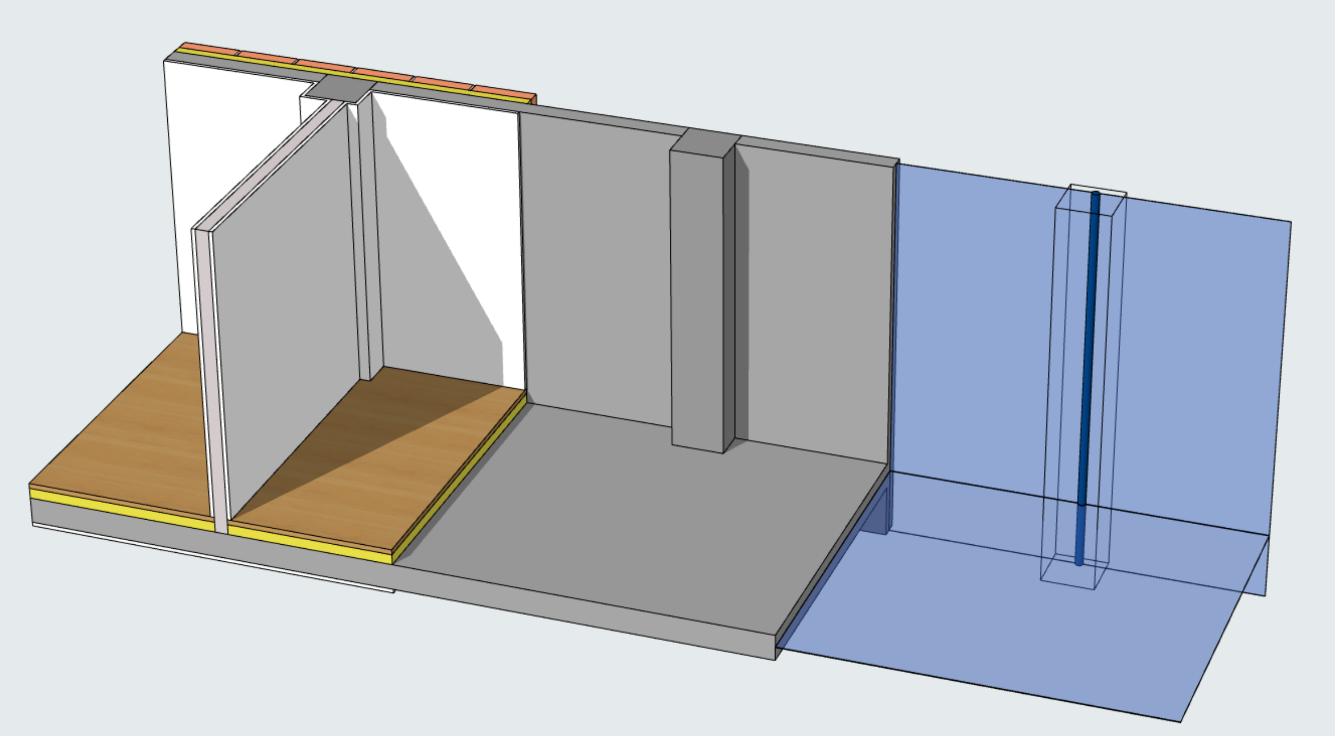

В данном рабочем процессе в Archicad генерируется конструктивная Аналитическая Модель, основанная на физической (архитектурной) модели. Аналитическая Модель создается в фоновом режиме одновременно с Физической Моделью. Все изменения Физической Модели автоматически отражаются в Аналитической Модели. Аналитическая Модель не является отдельной моделью, но представляет собой упрощенное отображение Физической Модели.

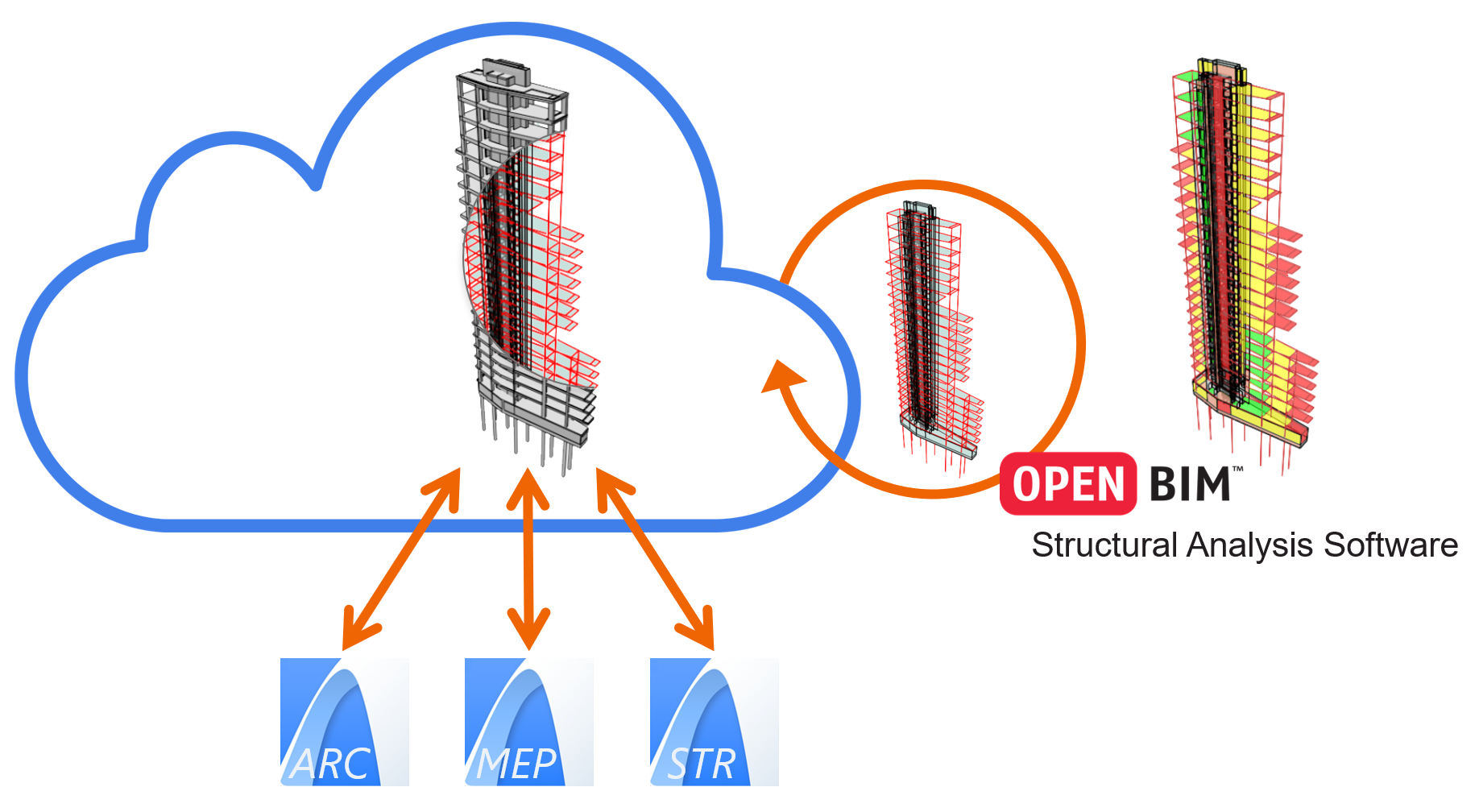

Аналитическая Модель передается инженеру-конструктору, открывающему ее в приложении прочностного анализа (например, SCIA Engineer).
В своей программе инженер выполняет прочностной анализ и вносит необходимые изменения в Аналитическую Модель. Затем Аналитическая Модель экспортируется в Archicad для обновления Физической Модели. При таком двунаправленном взаимодействии нет нужды в преобразовании файлов и связанные данные не теряются.
Взаимодействие с программами конструктивного анализа осуществляется в формате Structural Analytical Format (SAF), полностью оптимизированном для этих приложений и обеспечивающем повышенную скорость обмена моделями (по сравнению с работой на основе IFC).
В процессе работы с Аналитическими Моделями можно применять и другие функции Archicad, такие как Сопоставление Моделей, Управление Задачами, Отслеживание Изменений в Teamwork и Проверка Моделей.
Как происходит создание Аналитической Модели?

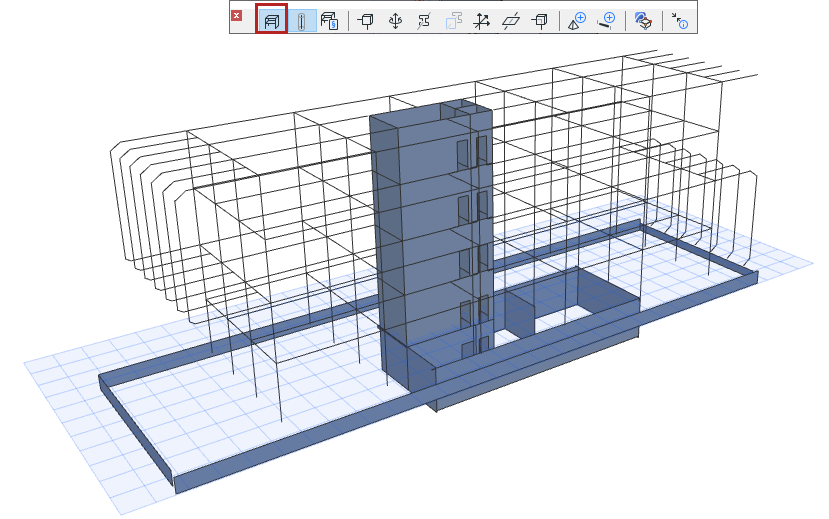

Воспользуйтесь переключателем Показа Аналитической Модели, присутствующим
•в меню Вид
•в Табло Команд Аналитической Модели
Какие элементы Физической Модели Archicad могут включаться в Аналитическую Модель?
1.Несущие элементы
2.Имеющие Ядро
3.Созданные при помощи определенных инструментов Archicad. См. Элементы Аналитической Модели.
–Балки и Колонны преобразуются в Стержни
–Перекрытие, Стены и Односкатные Крыши преобразуются в Пластины
4.Включаемые в Аналитическую Модель на уровне элементов (в диалогах их Параметров должен быть активирован маркер “Конструктивный Компонент”)
5.Присутствующие в модели на основе своего Статуса Реконструкции (если элемент имеет статус "Демонтируемый" или "Новый" и скрыт в текущем виде, то он не будет включен в Аналитическую Модель)
6.Соединения элементов (определяемые Группами Пересечения Слоев) отражаются в геометрии Аналитической Модели
7.Показ Слоев НЕ учитывается. Даже если элемент находится на скрытом слое, он все равно может быть частью Аналитической Модели.
Расположение Стержней и Пластин по умолчанию
Компоненты Аналитической Модели по умолчанию располагаются в центре тяжести сечения элементов (Стержни) или на центральных плоскостях их ядер (Пластины).
Ручная корректировка аналитических Компонентов
Вы можете изменить сгенерированную геометрию компонента двумя способами:
•Корректировка Эксцентриситета. Например, вы можете задать значение Эксцентриситета в диалоге Параметров Перекрытия по Умолчанию, чтобы Пластины всегда совпадали с верхними поверхностями Перекрытий.
См. Эксцентриситет.
•Редактирование Конструктивного Компонента вручную
См. Ручная корректировка аналитических компонентов.
Автоматическая корректировка на основе Правил Создания Модели
“Правила Создания Аналитической Модели” применяются автоматически.
Эти правила служат для корректировки геометрии Стержней и Пластин, а также некоторых определений Опирания Концов/Ребер. Эти корректировки необходимы для того, чтобы оптимизировать Аналитическую Модель и обеспечить возможность ее использования в сторонних приложениях прочностного анализа.
