Размещение Точечной Нагрузки

Точечную Нагрузку можно разместить на:

•Стержне (узле или ребре)

•Пластине (узле, ребре или поверхности)

1.Активируйте инструмент Точечная Нагрузка.

2.В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки (см. Параметры Инструментов Нагрузки).

3.В процессе размещения элементов Нагрузки возможные родительские элементы (Компоненты Аналитической Модели) выделяются цветом. Вы также можете увидеть, как будет выглядеть элемент Нагрузки после размещения.

Примечание: если курсор наведен на несколько перекрывающих друг друга элементов, то при помощи клавиши TAB вы можете выбрать нужный родительский элемент.

4.Сделайте щелчок для завершения операции.

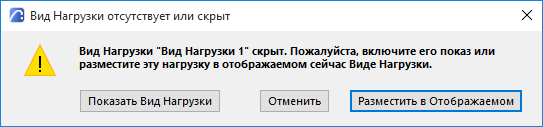

Примечание: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.
