Максимальная подрезка/Максимальный выступ

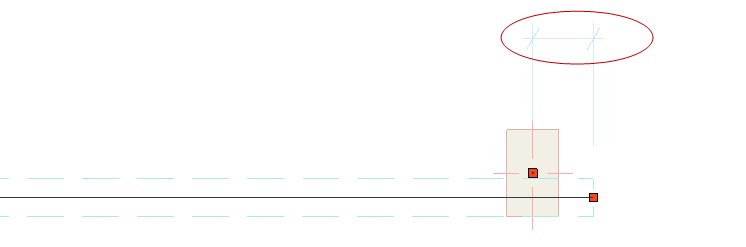

Максимальная подрезка

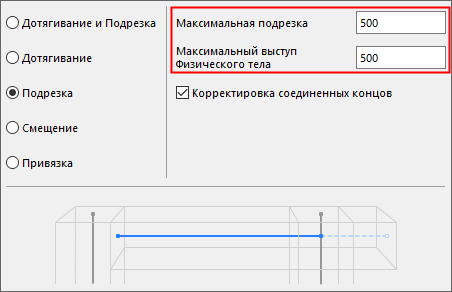

Для каждой операции Подрезки (или Дотягивания и Подрезки) можно задать величину максимальной допустимой подрезки (“Максимальная подрезка”). Это расстояние измеряется между Узлами несоединенных Стержней и/или плоскостей несоединенных Пластин в аналитической модели.

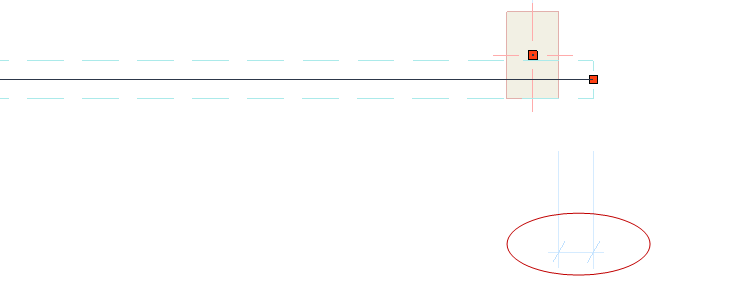

Максимальный выступ Физического тела

Это значение (в отличие от величины Максимальной подрезки, относящейся к конструктивному компоненту) определяет максимальный свес физического элемента. Задайте значение, чтобы части физической модели (например, консоли) не подрезались, если они меньше или равны этой величине.

Примечание: допуски имеют значения линейного типа, для которых применяются единицы измерения Длины, задаваемые при помощи команды меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.
