Корректировка соединенных Концов

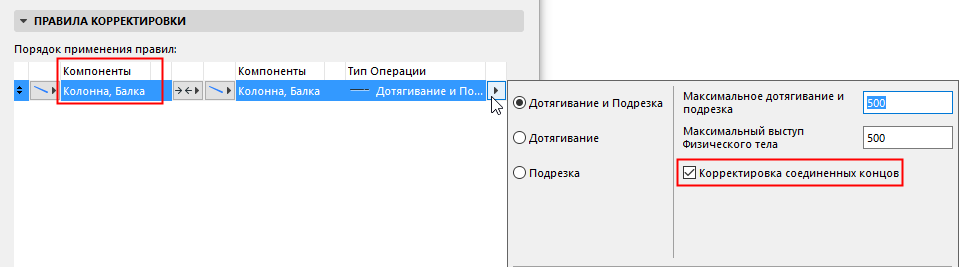

Этот параметр становится доступен, если для Стержня применяются операции Дотягивания, Подрезки или Привязки.

Если в результате применения правила корректировки создаются новые вершины, то этот параметр позволяет выполнить дополнительную корректировку данных вершин.

•Дополнительная корректировка выполняется для каждой новой вершины соединенных Стержней.

•Дополнительная корректировка выполняется вдоль локальной оси x Стержня.

•Значения Опирания Концов Стержня будут определены на основе этой новой вершины

•Значения Начала/Конца Стержня в SAF будут определены на основе этой новой вершины

Пример:

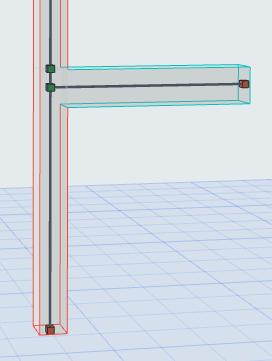

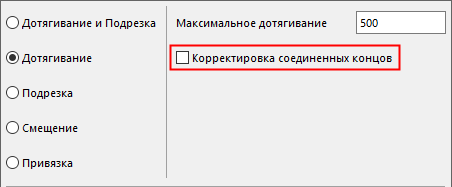

При дотягивании Балки для соединения с Колонной создается новая вершина. Функция  “Корректировки соединенных концов” ОТКЛЮЧЕНА.

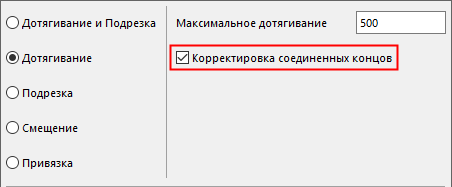

Если вы ВКЛЮЧИТЕ функцию “Корректировки соединенных концов”, то новая вершина соединения будет дополнительно откорректирована (перемещена в точку соединения).
