Параметры Смещения при наличии нескольких Целей

Смещение всегда выполняется в одном направлении (первый ко второму): корректируемые Компоненты смещаются к целевым, а целевые Компоненты остаются на месте. Но что происходит, если есть несколько целевых элементов?

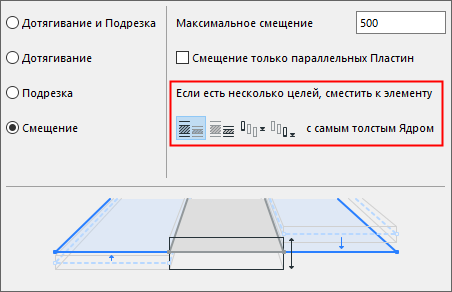

В подобных ситуациях смещение зависит от переключателей “Нескольких целей” (см. приведенную ниже иллюстрацию), определяющих предпочтительные цели на основе их геометрии.

Нажатие каждой из этих кнопок сопровождается текстовым пояснением.

Варианты Целей при смещении к Стержню

При наличии нескольких целевых элементов смещение может происходить к элементу

•С самым высоким ядром

Происходит смещение к тому Стержню, ядро которого расположено выше других

•С самым низким ядром

Происходит смещение к тому Стержню, ядро которого расположено ниже других

•Расположенному выше всех

Происходит смещение к тому Стержню, который расположен выше других

•Расположенному ниже всех

Происходит смещение к тому Стержню, который расположен ниже других

Варианты Целей при смещении к Пластине

При наличии нескольких целевых элементов смещение может происходить к элементу

•С самым толстым ядром

Происходит смещение к той Пластине, которая имеет самое толстое ядро

•С самым тонким ядром

Происходит смещение к той Пластине, которая имеет самое тонкое ядро

•Расположенному выше всех

Происходит смещение к той Пластине, которая расположена выше других

•Расположенному ниже всех

Происходит смещение к той Пластине, которая расположена ниже других

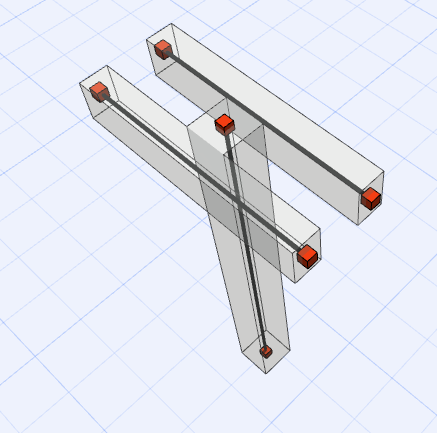

Если все еще присутствует несколько потенциальных целевых элементов:

Цель выбирается с учетом следующего порядка приоритетов:

1.Ближайшая по Эксцентриситету (перемещение по кратчайшему расстоянию)

2.Цель с наибольшим приоритетом Строительного Материала

3.Элемент, который был размещен ранее других
