Давайте продолжим рассматривать предыдущий пример. Диагональные связи (раскосы) все еще не отвечают требованиям, предъявляемым к аналитическим моделям.
Для их корректировки следует воспользоваться операцией привязки.
Эта операция позволяет поворачивать конструктивные оси для соединения конечных узлов с соединениями типа Балка-Колонна, создаваемыми в результате применения операции дотягивания.

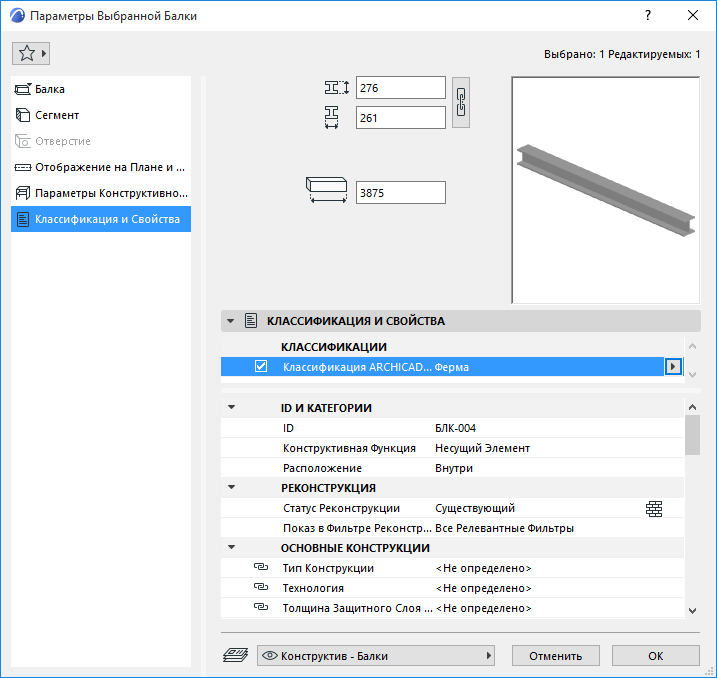

Обратите внимание, что эту операцию необходимо применить в отношении только тех Балок, которые были использованы при моделировании элементов раскосов. В данном примере этим Балкам присвоена классификация “Раскос”.

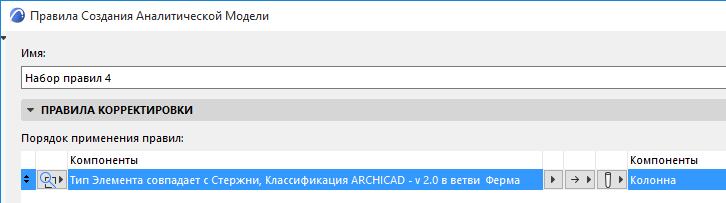

Настройте правило Привязки для корректировки только тех Балок, которые относятся к классу “Раскос”:

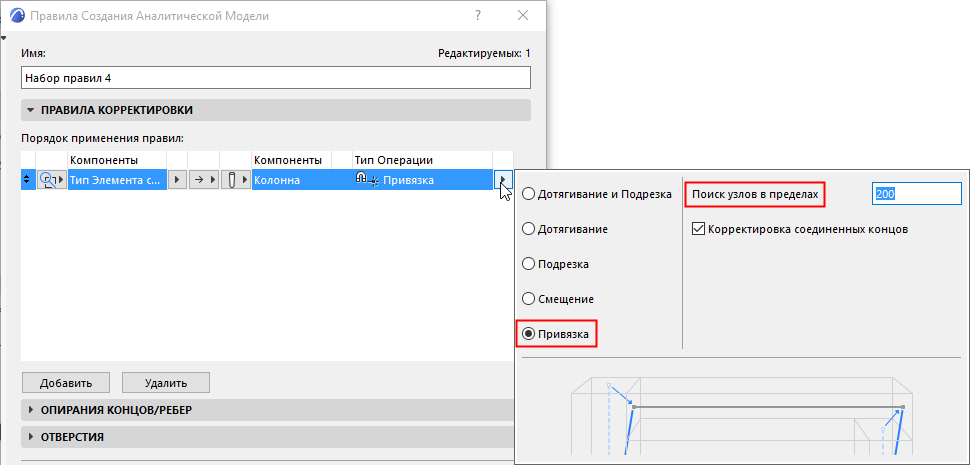

Этот тип операции позволяет задать максимальное расстояние до целевого узла привязки.
В результате раскосы окажутся привязаны к Балкам.
