Профили Балок/Колонн в SAF-экспорте

Элементы Балок или Колонн могут иметь несколько профилей поперечного сечения и/или разные Строительные Материалы:

Многосегментные Балки или Колонны

Балки или Колонны переменного сечения

Сложные Профили с различными Модификаторами Профилей на каждом конце

Для каждой такой Колонны или Балки в Аналитической Модели генерируется один Стержень. Однако вы можете воспользоваться одним из двух экспорта подобных поперечных сечений в SAF: использовать единый Заменяющий Профиль или экспортировать все поперечные сечения.

1.Раскройте панель Параметров Конструктивного Анализа в диалоге Параметров Балки или Колонны.

2.Если элемент имеет переменное поперечное сечение: в окне предпросмотра становится доступен выпадающий диалог настройки Заменяющего Профиля.


3.Выберите способ экспорта профилей поперечного сечения:

Призма: экспортируется единый Заменяющий Профиль, представляющий собой поперечное сечений Стержня. (Рекомендуется для расчетов на ранних стадиях эскизного проектирования).

Разные Поперечные Сечения: экспортируются все поперечные сечения Стержня с сохранением всех деталей физической модели. (Рекомендуется на тех стадиях проекта, где необходимы точные расчеты).

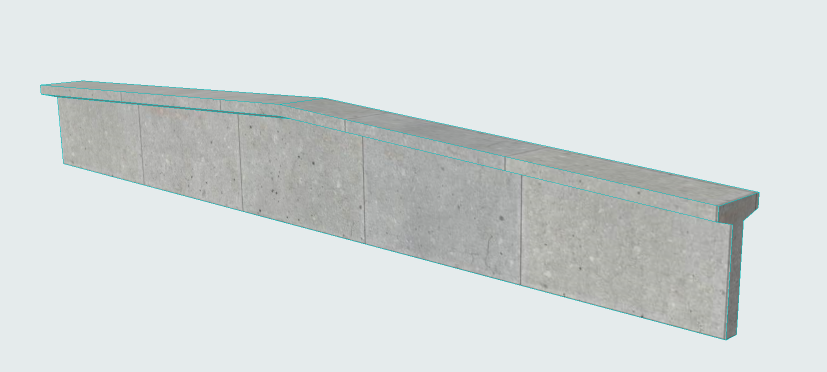

Оригинальная физическая модель в Archicad

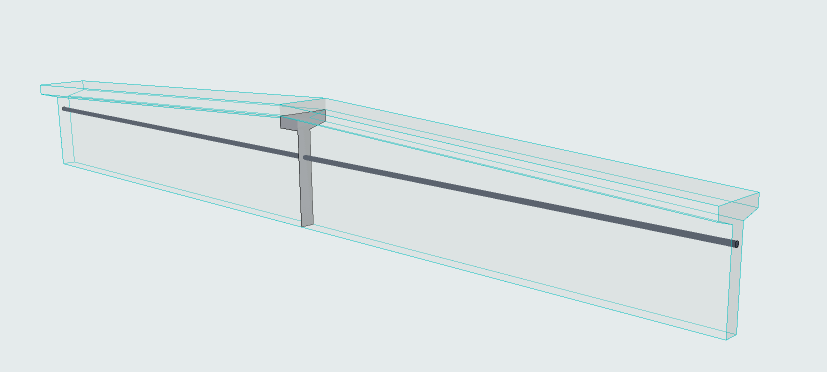

Призма (экспорт с использованием одного заменяющего профиля)


Экспортированный призматический стержень в программе прочностного анализа

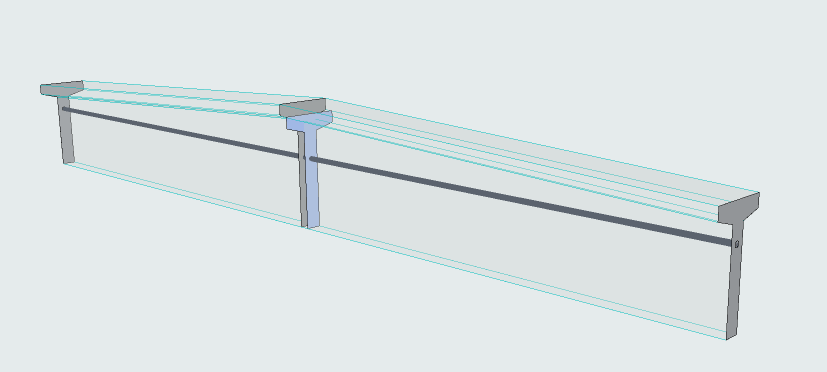

Разные поперечные сечения (экспорт всех поперечных сечений)


Экспортированные разные поперечные сечения в программе прочностного анализа

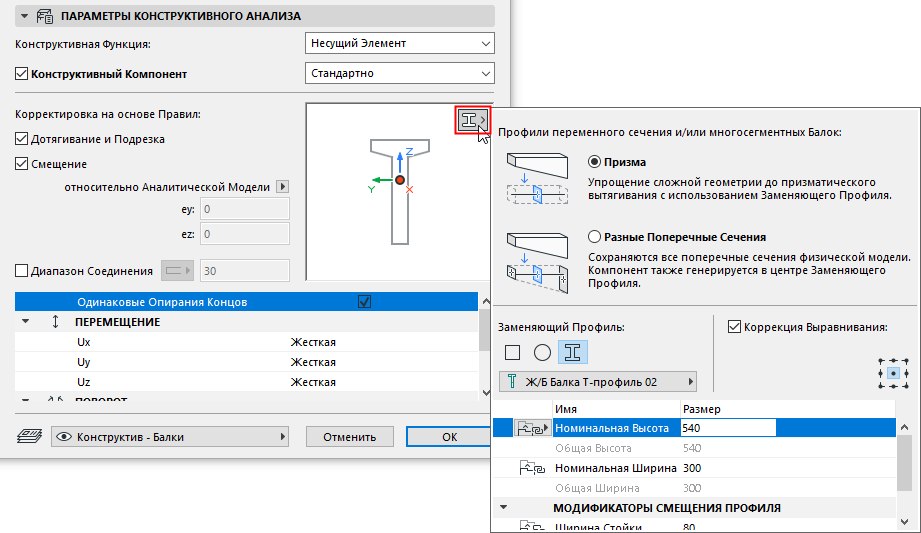

4.Выберите конструкцию ядра Заменяющего Профиля: Прямоугольник, Окружность или Сложный Профиль

Если используется Сложный Профиль:

выберите профиль и настройте его редактируемые параметры (если они доступны). Список включает:

-Профили, доступные для Колонн или Балок (в зависимости от ситуации)

-Профили, содержащие хотя бы один компонент ядра

Если выбрано Прямоугольное или Круглое сечение:

задайте Строительный Материал и размеры

Коррекция Выравнивания Заменяющего Профиля

Доступно при выборе варианта Призма.

По умолчанию Начало Заменяющего Профиля располагается на линии привязки компонента.


Расположение Заменяющего Профиля по умолчанию

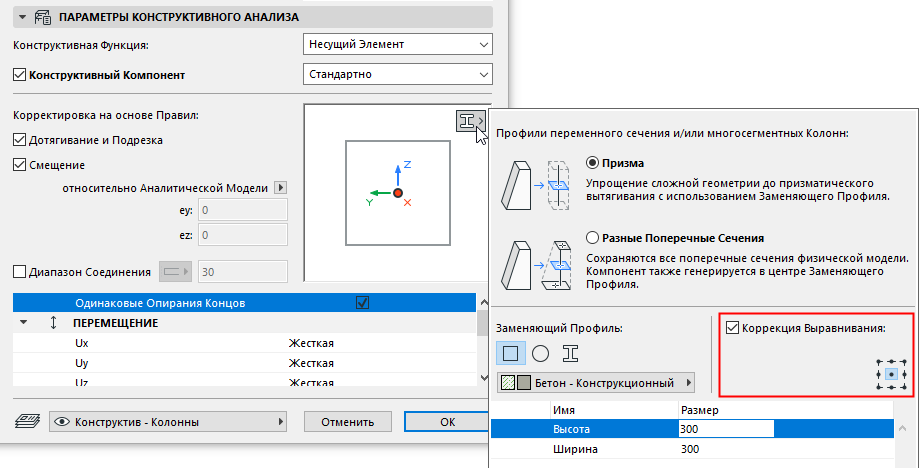

При необходимости измените расположение Начала Профиля, чтобы лучше отразить архитектурную модель. Активируйте маркер Коррекция Выравнивания и измените точку привязки:

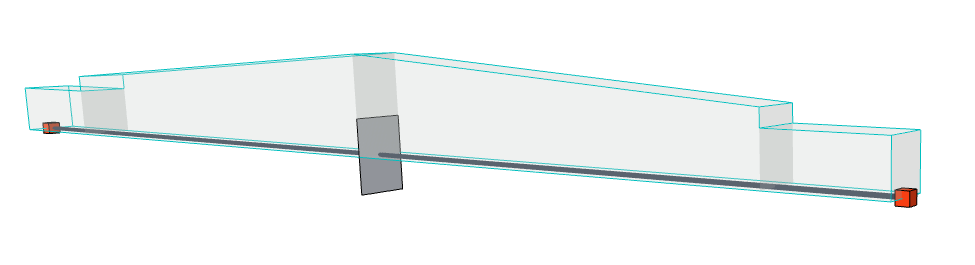

Изменение расположения Заменяющего Профиля

Показ Профилей Несущих Ядер

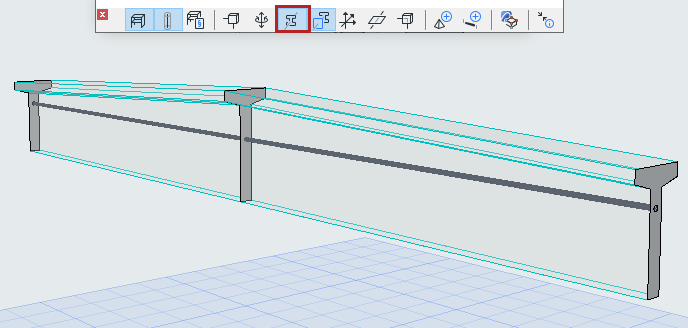

Активируйте эту функцию (в Табло Команд Аналитической Модели).

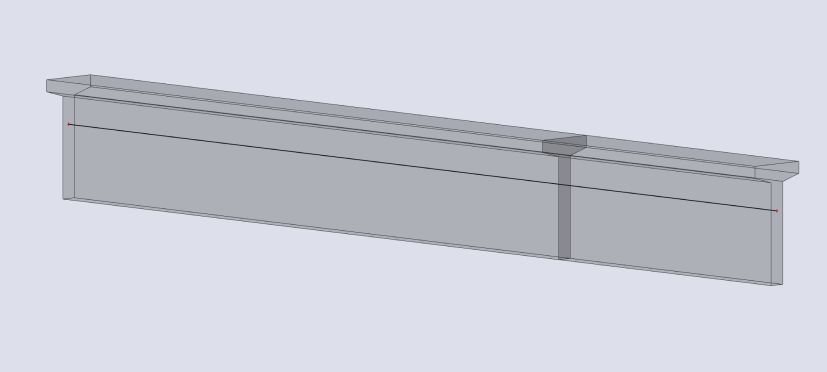

Заменяющий Профиль для разных Поперечных Сечений: Расположения Стержня

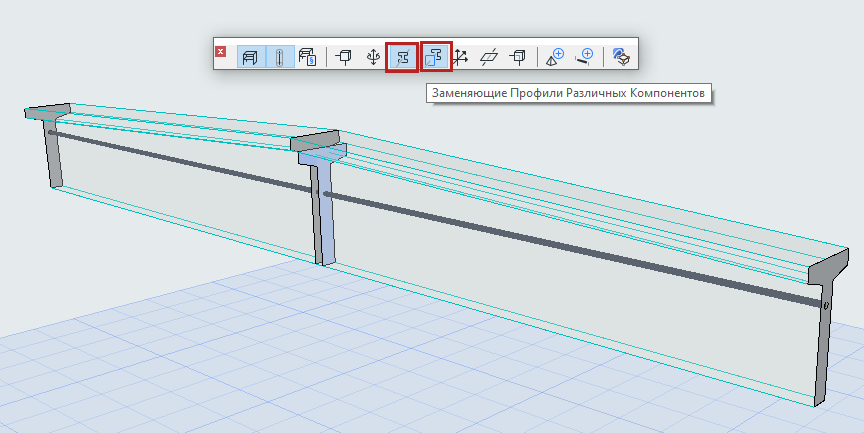

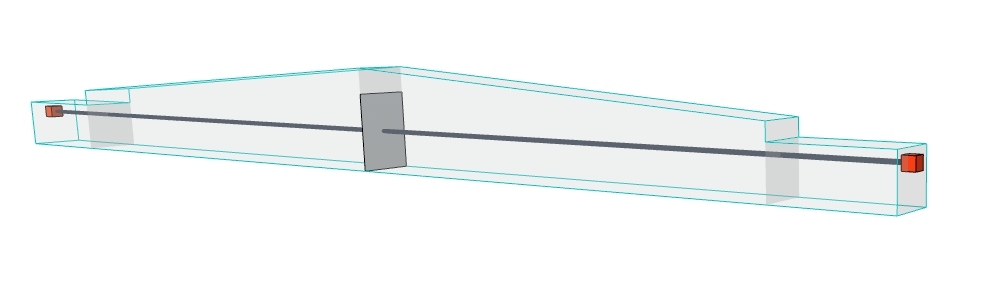

В случае переменных поперечных сечений Заменяющий Профиль применяется только для позиционирования Стержня, генерируемого в центре. Чтобы отобразить этот Заменяющий Профиль, воспользуйтесь переключателем.

(Функция Показа Профилей тоже должна быть включена.)

Эта функция упрощает понимание того, как будет располагаться Стержень при различных поперечных сечениях.
