Использование Свойств Элементов для более точного сопоставления материалов

Вам может потребоваться сопоставить один Строительный Материал Archicad с несколькими Материалами SAF. В приложениях прочностного анализа один и тот же тип материала может иметь разные классы или марки прочности (например, Бетон - В20/25, В27,5 и т. д.).

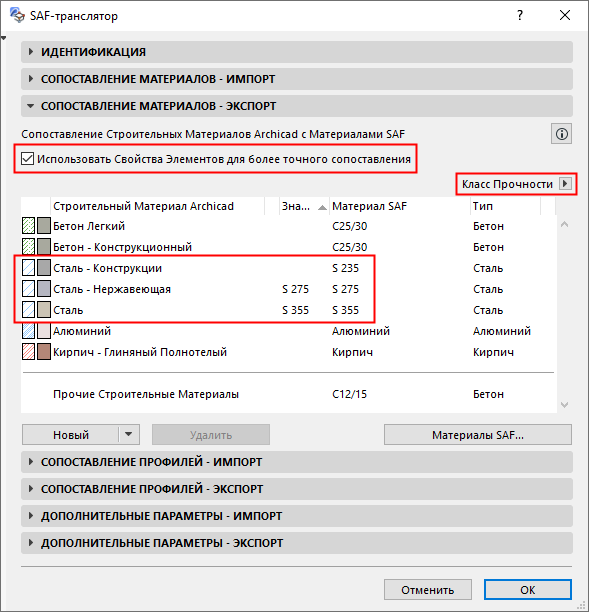

1.Активируйте маркер ‘Использовать Свойства Элементов для более точного сопоставления’.

2.В результате станет доступен выпадающий список свойств. Выберите свойство Archicad, по которому должны различаться Строительные Материалы (например, Класс Прочности).

Примечание: Выпадающий список содержит все Свойства проекта Archicad.

Например, со Строительным Материалом “Сталь -Конструкции” в этой модели Archicad необходимо сопоставить три материала SAF, имеющих разные значения Класса Прочности или Марки: С 275, С 355 и не определено.

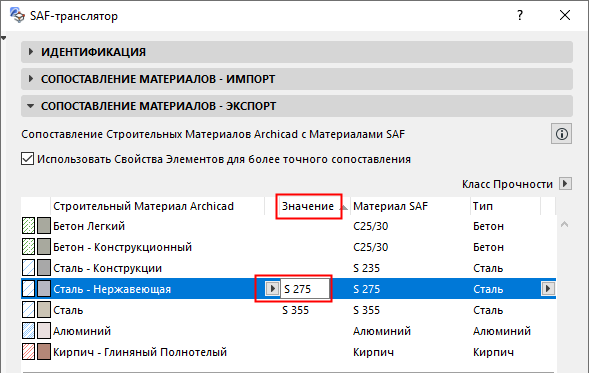

3.В правилах сопоставления появляется столбец “Значение”: щелкните на поле Значения и введите нужные данные (например, С 275 или С 355 для Строительного Материала Сталь - Конструкции).

Важные замечания:

–В модели Archicad можно использовать только одно Свойство Элемента в качестве значения для Сопоставления Материалов SAF.

–Для Сопоставления Материалов SAF можно применять только Свойства Элементов строкового типа.

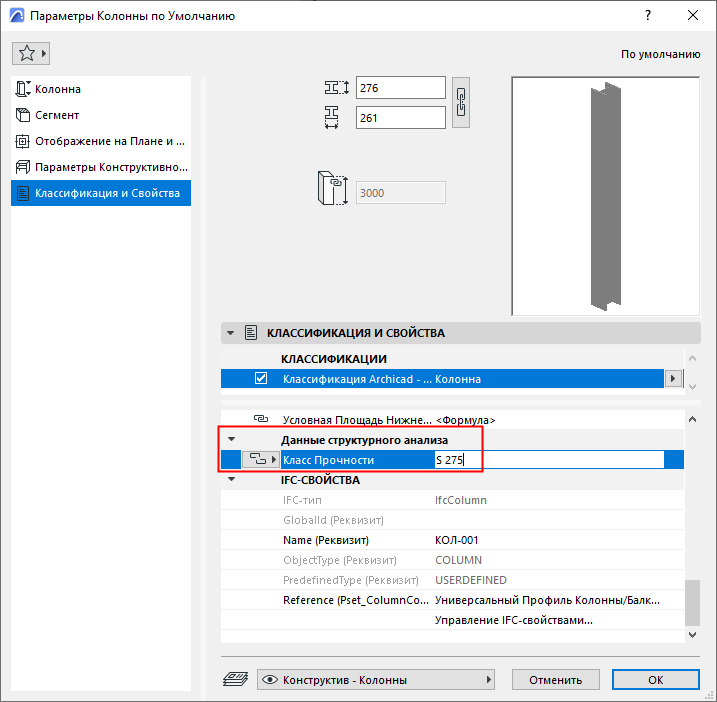

–Чтобы выполнить сопоставление по значениям свойств, эти значения должны быть присвоены элементам Archicad (например, в диалогах Параметров Балки или Колонны), а не Строительным Материалам.

Пример: Строительный Материал с разными значениями Свойства Марки (или Класса Прочности)

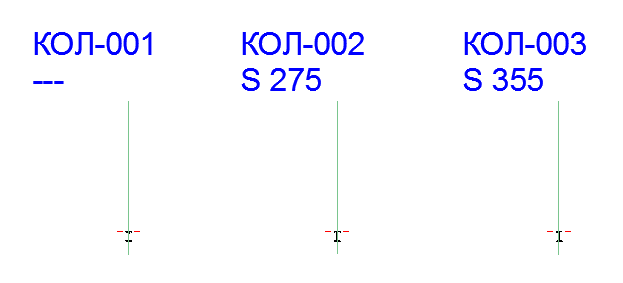

В модели Archicad для нескольких элементов применен один и тот же Строительный Материал Сталь - Конструкции, но с разными значениями свойства Марки, задаваемыми в панели Классификации и Свойств диалога Параметров элемента.
