Сопоставление Поперечных Сечений SAF по Имени

В панели SAF-транслятора Сопоставление Профилей - Импорт:

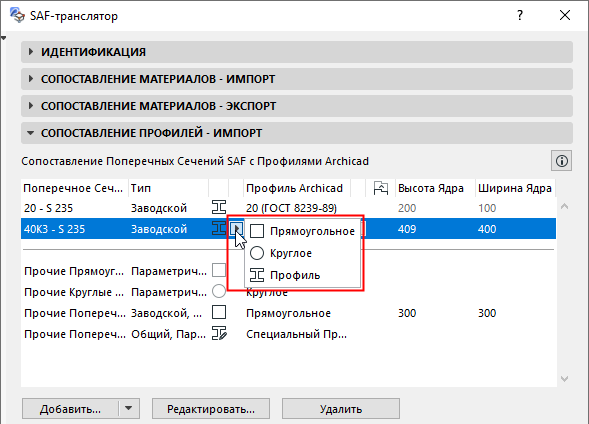

1.Из выпадающего списка Типа выберите Профиль.

2.Из выпадающего списка Профилей Archicad выберите один из реквизитов профилей текущего проекта. (можно использовать Профили, имеющие ядро и применяемые для Балок или Колонн).

Примечание: Чтобы добавить в проект новые реквизиты Профилей, можно воспользоваться командой меню Параметры > Сложные Профили > Импорт Стандартных Стальных Профилей.

См. такжеИспользование Стандартных Профилей Стальных Колонн и Балок.

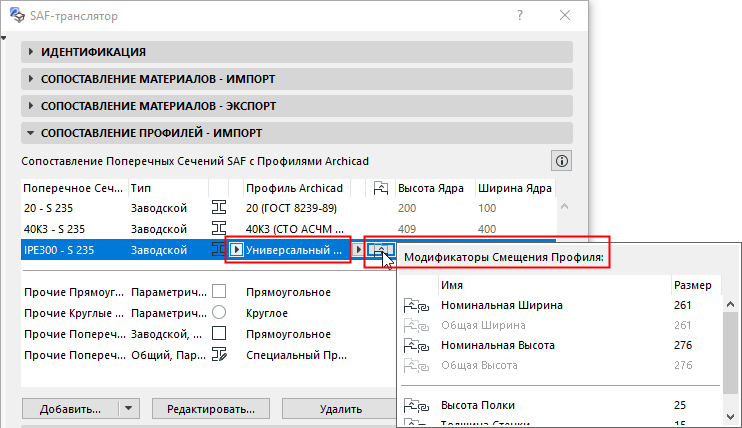

3.Проверьте и, если необходимо, отредактируйте Модификаторы Смещения Профиля для наилучшего соответствия импортируемому Поперечному Сечению.

Чтобы дополнить список сопоставляемых Поперечных Сечений SAF: См. Добавление Поперечных Сечений SAF (Импорт SAF).

Автоматическое сопоставление Заводских Поперечных Сечений

Импортируя заводские профили, которые НЕ были сопоставлены по наименованию в списке Сопоставления Профилей, вы можете активировать автоматическое сопоставление на основе стандартной базы данных.

См. Использование внешней базы данных для трансляции несопоставленных профилей.
