Сопоставление Сложных Профилей (по Имени)

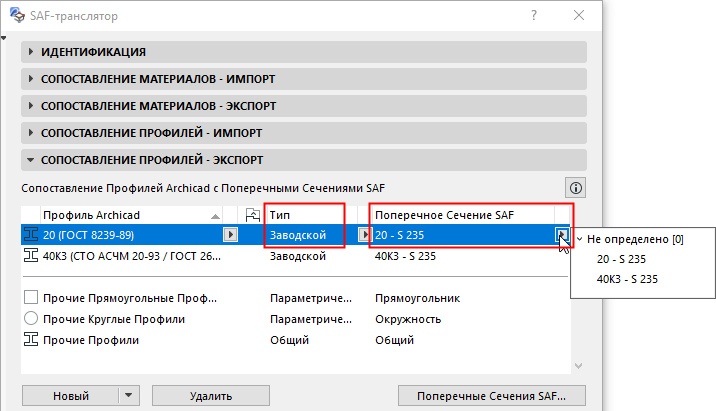

1.Для каждого присутствующего в списке Профиля Archicad выберите соответствующий ему Тип и Поперечное Сечение.

–Выпадающий список Поперечных Сечений SAF фильтруется по выбранному типу (Заводскому, Параметрическому или Составному) в соответствии с кодом SAF.

–Если в списке отсутствует нужное Поперечное Сечение SAF, то его можно добавить. См. Добавление Поперечных Сечений SAF в список сопоставления (Экспорт в SAF).

–Для всех Профилей, сопоставляемых по имени, Поперечные Сечения SAF содержат определения материалов.

–Профили “Общего” типа не сопоставляются по названию. Они воссоздаются в качестве Поперечных Сечений SAF на основе многоугольников Профилей или геометрии. Их материалы определяются в панели Сопоставления Материалов.

2.Чтобы добавить в список Профиль Archicad, выполните следующие действия:

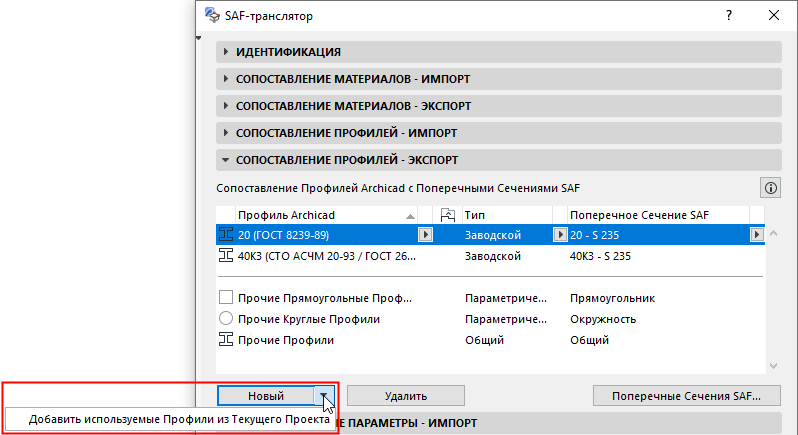

–Из выпадающего списка, находящегося рядом с кнопкой Новый, выберите команду Добавить используемые Профили из Текущего Проекта

–Нажмите кнопку Новый и выберите реквизит из списка Сложных Профилей Archicad (можно использовать Профили, имеющие ядро и применяемые для Балок или Колонн).
