Эта панель диалога Параметров Фотоизображения идентична для всех Механизмов Визуализации.
Фон представляет собой обычное 2D-изображение, размещаемое “позади” сцены визуализации. (Его можно использовать для помещения 3D-модели в существующую окружающую среду.)
Примечание: Это изображение имеет очень мало общего с использованием Окружающей Среды (доступным в Cineware), являющейся настоящей 3D-средой, заполняющей фон. Таким образом, при использовании Окружающей Среды Cineware, применение Фона лишено смысла.

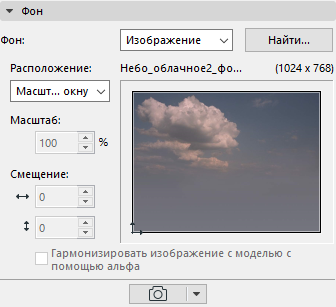

Элементы управления, расположенные в панели Фона, позволяют настроить параметры фонового изображения.
•Нет: При использовании Основного Механизма или Механизма Sketch активация этой функции приводит к созданию непрозрачного черно-белого фона.
При использовании Механизма Визуализации Cineware этот параметр создает прозрачный фон. Тот же самый результат можно получить при использовании Детальных Настроек Cineware: В разделе Основных Параметров активируйте Создание Альфа-Канала.
•Цвета: Настройте цвета для отображения неба и земли, щелкнув мышью на соответствующих полях выбора цвета. В этом случае при построении визуализации Archicad будет автоматически рассчитывать положение линии горизонта, совмещая линию раздела цветов с горизонтом сцены.
В параллельных проекциях, если виден низ элементов, то используется цвет неба; если же нет, то цвет земли. При желании фон, выбранный в этом диалоге, может использоваться и в 3D-окне. Если требуется использовать фона только одного цвета, нажмите значок Цепочки и настройте Цвет Неба или Цвет Земли.

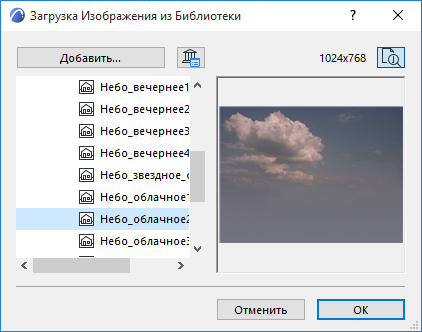

•Изображение: этот вариант позволяет загрузить фоновое изображение из библиотеки.

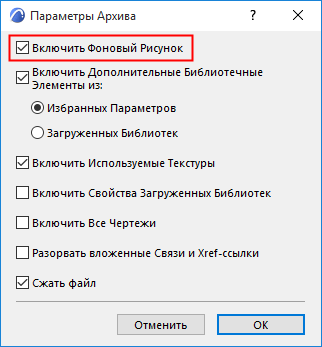

Примечание: При сохранении в формате архива фоновые рисунки могут запоминаться и передаваться вместе с проектом. Воспользуйтесь командой Сохранить как для сохранения проекта в формате архива, нажмите кнопку Параметры и затем отметьте маркер Включить фоновый рисунок в открывшемся диалоге.

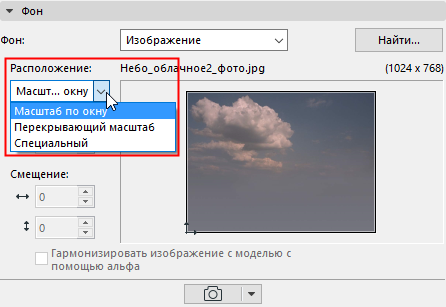

Расположение. Это выпадающее меню позволяет выбрать один из нескольких способов выравнивания изображения в 3D-окне:
•Масштаб по окну: Масштаб изображения изменяется таким образом, чтобы вписать изображение в текущее 3D-окно.
•Перекрывающий масштаб: Масштаб изображения изменяется таким образом, чтобы полностью перекрыть текущее 3D-окно.

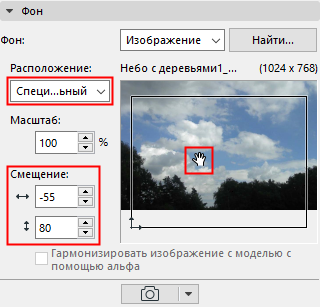

•Специальный: Данный вариант активируется при ручном перемещении изображения относительно рамки путем перетаскивания изображения или путем ввода значений в поля Смещения.
Гармонизировать изображение с моделью с помощью альфа: Этот маркер влияет на визуализации, выполняемые с использованием механизма Sketch; он создает эффект смешивания. (Использование изображения с альфа-каналом в качестве Фона в механизме Cineware дает тот же самый эффект.)
