Фильтрация Слоев файлов XREF - Разрешить Неполное Открытие
При присоединении XREF к проекту используются параметры Транслятора DXF/DWG. Выбрать Транслятор и просмотреть его параметры можно в диалоге Присоединения XREF.
См. Присоединение XREF.

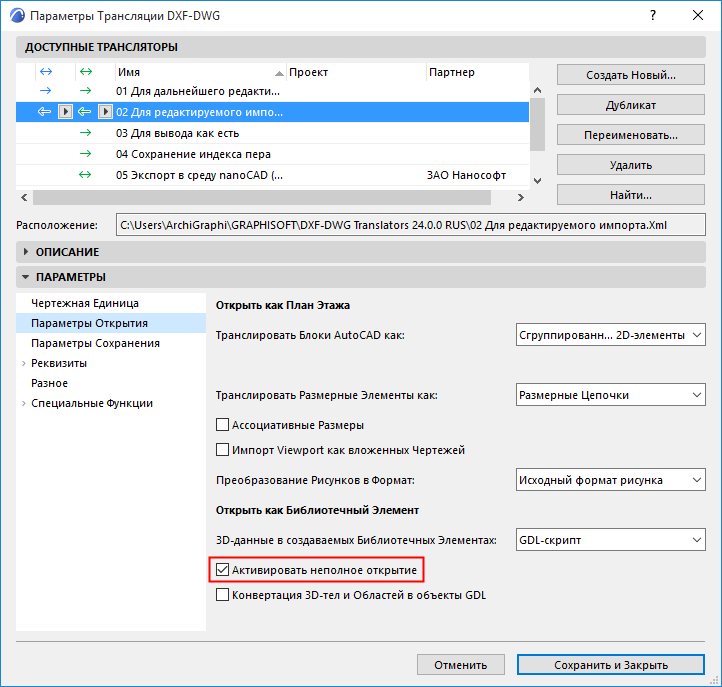

Одним из параметров транслятора является “Активировать неполное открытие в закладке Параметры открытия:
Если этот маркер отмечен, то при каждом присоединении файла XREF открывается диалоговое окно Неполное открытие DXF/DWG, позволяющее указать, какие слои Вы хотите присоединить вместе с чертежом.
см. “Активирование неполного открытия” в Параметры Открытия (Параметры Трансляции DXF/DWG).
Параметры Слоев Присоединенных файлов XREF
Когда вы присоединяете файл внешней ссылки к проекту, для него создается слой.
Исключение: Если вы активируете Неполное Открытие (см. выше) и деактивируете маркер имени слоя в диалоге Неполного Открытия DXF/DWG, то слой создан не будет.
Результирующее имя слоя имеет следующий формат:
‘ИМЯ_XREF |ИМЯ_СЛОЯ’.
Например, слой Pen_56 файла DWG, который был подсоединен к проекту под XREF-именем 3D_STUFF, будет преобразован в проекте в слой под именем 3D_STUFF|Pen_56.

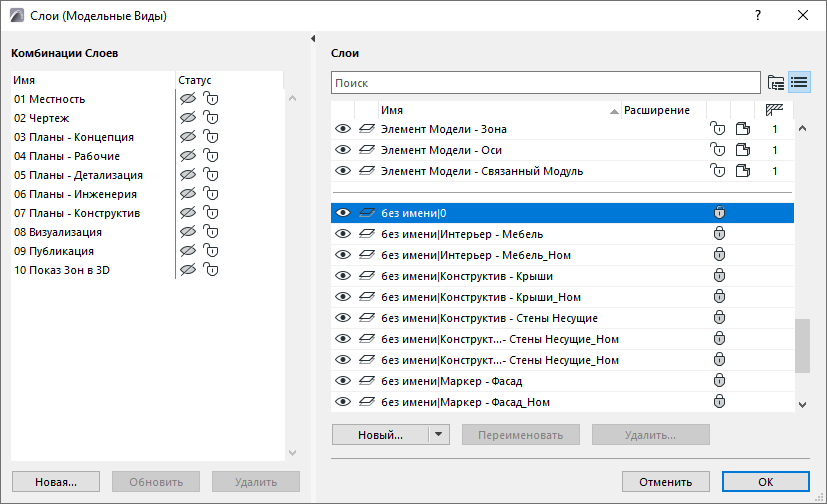

В диалоговом окне Параметры слоев слои присоединенных XREF приводятся отдельно в нижней части списка слоев.
Слои XREF не доступны в других всплывающих меню слоев, расположенных в различных диалоговых окнах (например, в параметрах инструментов и в информационном табло). Однако, если элемент XREF включен в последнюю выборку, его XREF-слой появляется во всплывающем меню выбора слоев только в информационных целях, причем его имя приводится в списке курсивом.

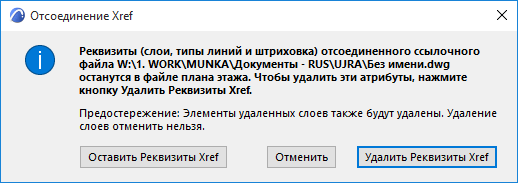

При отсоединении XREF появляется предупреждающее сообщение, которое позволяет либо оставить реквизиты отсоединяемого XREF, включая слои, типы линий и штриховку, либо удалить их.
