Назначение и Редактирование Значений IFC-свойств/Реквизитов

Выбрав любой элемент в Менеджере IFC-проекта, вы можете заменить любое значение его редактируемого свойства или реквизита.

Способ отображения Реквизитов и IFC-свойств в Менеджере IFC-проекта зависит от их статуса:

•ЧЕРНЫЙ: редактируемые элементы, которые можно заменить специальными значениями.

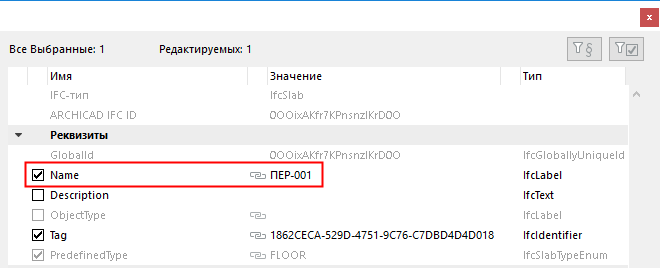

•Маркер: активация маркера означает, что у свойства или реквизита есть некое значение.

Примечание: Помните, что применение фильтра “Показ только свойств со значениями” приводит к тому, чтобы элементы без значений не будут отображаться. См. Фильтрация отображаемых в Менеджере IFC-проекта данных.

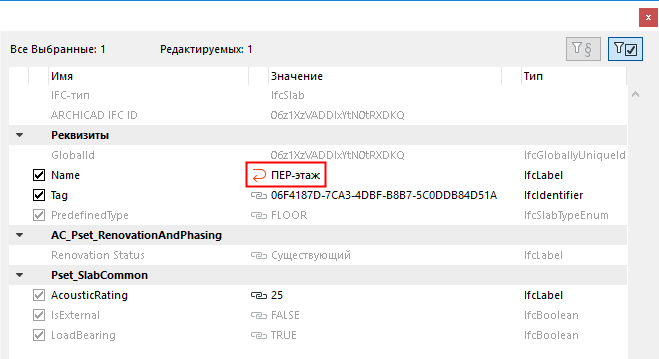

•КРАСНАЯ СТРЕЛКА: замененные значения помечаются красной стрелкой. Щелчок на этой стрелке восстанавливает исходное значение.

•СЕРЫЙ ШРИФТ: : значения не могут быть изменены в Менеджере IFC-проекта.

–IFC -типы элементов зависят от Сопоставления Типов, настраиваемого в IFC-трансляторе Предпросмотра. Здесь эти элементы нельзя отредактировать.

•Цепочка: Это значение получено из другого диалога. Пример:

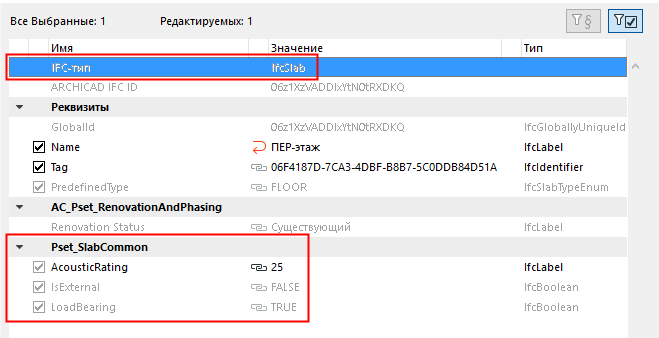

–IFC-свойства IsExternal и LoadBearing  (см. иллюстрацию ниже) отображаются серым цветом и не могут быть изменены здесь.

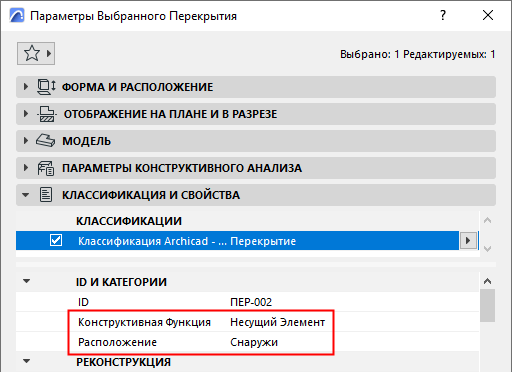

-Эти значения зависят от настроек диалога Параметров элемента: значение “LoadBearing” получено на основе параметра Конструктивной Функции, а “IsExternal” зависит от параметра Расположения.

•Наборы Свойств, не содержащие ни одного Свойства, удаляются из списка автоматически.
