Использование Таблицы Сопоставления

•Каждая строка соответствует одному правилу сопоставления. Строки можно сортировать щелчками мыши на заголовках столбцов.

•Щелкните на любом правиле, а затем воспользуйтесь элементами управления для настройки типов данных или ввода специального текста.

–Для каждого правила воспользуйтесь столбцами IFC-данных (Свойство, Набор Свойств, Тип Значения и Тип Свойства) чтобы уменьшить количество IFC-данных. Все эти столбцы являются стандартными IFC-определениями.

Чтобы добавить IFC-свойства в список сопоставления, выполните следующие действия:

•Нажмите кнопу Новый или

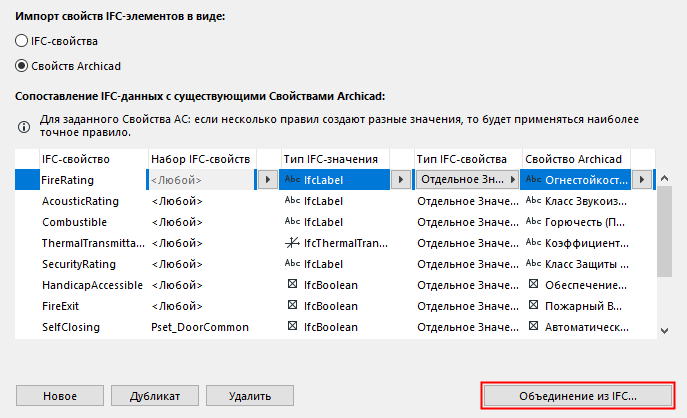

•Нажмите кнопку Объединение из IFC и укажите путь к IFC-файлу. Свойства IFC-файла будут добавлены в список.


•При помощи кнопок Новое, Дублировать и Удалить можно создавать и удалять правила сопоставления.

Детальное описание и примеры приведены в разделе Назначение Значений Свойств (на основе Сопоставления IFC-свойств)

Импорт IFC-данных в Категории Archicad

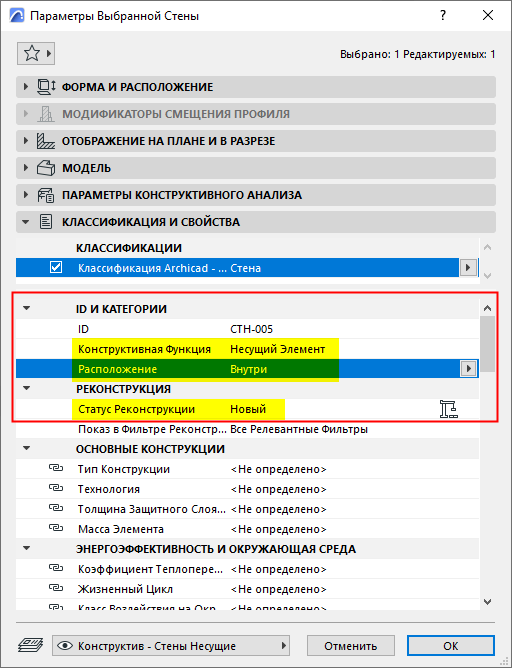

Следующие Категории Archicad используют соответствующие данные импортированных элементов. Это именно Категории, а не Свойства Archicad. Эти данные заполняются без использования IFC-трансляторов.

•Статус Реконструкции

•Конструктивная Функция

•Расположение


Вы также можете сопоставить эти IFC-значения с любым Свойством Archicad вручную в таблице сопоставления.

Замена отсутствующего Статуса Реконструкции

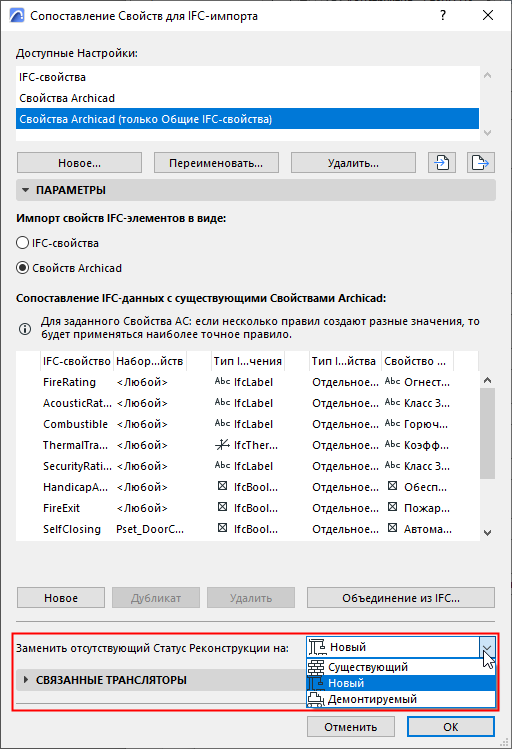

Выберите Статус Реконструкции в Archicad (Новый, Демонтируемый, Существующий) для импортированных элементов, не имеющих назначенного статуса в IFC.


Примечания:

–Практически ни один сценарий обмена моделями не позволяет использовать автоматическое сопоставление статусов реконструкции. Причина заключается в том, что в IFC 2x3 отсутствует стандарт для статуса реконструкции и, как следствие, различные приложения поддерживают экспорт этих данных только в виде специальных IFC-свойств.

–При обмене моделями с Revit “Статус Реконструкции” сопоставляется с “Фазой” в Revit, при условии, что импорт и экспорт в Revit осуществляется с использованием расширения IFC Model Exchange with Archicad Add-In.
