Классификации Элементов и Категории в IFC

Категория Конструктивной Функции для IFC

Классификация Элементов для IFC

Любому элементу проекта можно назначить один или несколько классов. Классификация позволяет использовать параметры и функции элементов в других приложениях для организации проектных данных, повышения прозрачности моделей, поиска элементов, создания ведомости, точной передачи информации и т.д.

Классификация каждого конструктивного элемента настраивается в панели Классификации и Свойства диалога его Параметров.

Классы можно назначать в диалогах Параметров Элементов или в Интерактивном Каталоге.

Классификация Элементов влияет на IFC-экспорт: каждый элемент сохраняется в IFC-модели согласно своему IFC-типу.

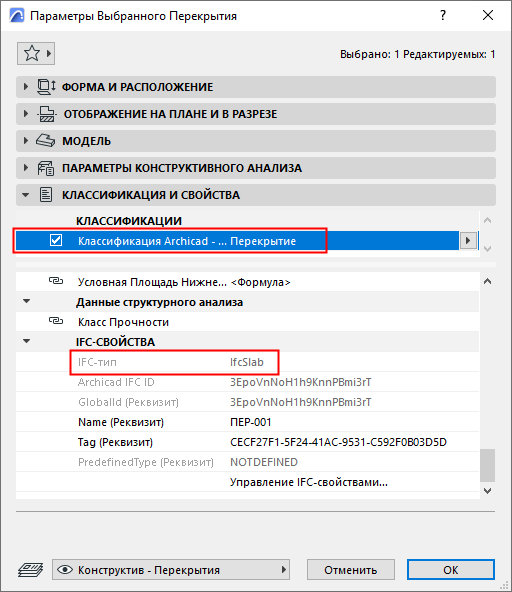

Это значение отображается в строке “IFC-типа”, находящейся в панели Классификации и Свойств (в разделе IFC-свойств).

Примечание: Сопоставление IFC-типов элементовпо классификациям определяется параметром Сопоставления Типов для Экспорта, настроенным в текущем Трансляторе Предпросмотра. См. IFC-трансляторы: Общий Обзор.

Для получения дополнительной информации см. Свойства и Классификации.

Категория Конструктивной Функции для IFC

“Несущий Элемент” или “Ненесущий Элемент”

Взаимодействуя с коллегами, работающими в программах конструктивного проектирования, можно настроить классификацию элементов по несущей способности, а затем экспортировать эту информацию вместе с IFC-файлом.

Примечание: По умолчанию в Revit Structure в “Конструктивных” видах отображаются только стены со свойством “Несущая”. Если вы забыли классифицировать соответствующие стены как “Несущие Элементы”, то инженер-конструктор может самостоятельно изменить конструктивную функцию стен или применить иной тип отображения (например, “Архитектурный”), чтобы отобразить все стены, экспортированные из Archicad.

Текущий стандарт IFC поддерживает экспорт IFC-свойства “несущий” только для элементов, созданных при помощи инструментов Стена, Перекрытие, Колонна, Балка и Крыша; а также для элементов, которым назначена эта классификация в Archicad; или объектов, имеющих эти подтипы.

Если вы классифицировали элементы как Несущие, то для них можно применить Неполный Показ Конструкций с вариантом Только Ядро Несущих Элементов. Это особенно удобно при экспорте только несущих элементов для инженера-конструктора: в этом случае просто воспользуйтесь режимом экспорта “отображаемых элементов”, активировав в нужном модельном виде функцию Неполного Показа Конструкций.

См. Неполный Показ Конструкций.

Эта категория очень полезна при составлении спецификаций, например, если требуется создать ведомость расхода материалов, необходимых для возведения только несущих стен и колонн.

Критерии в диалоге Найти и Выбрать позволяют осуществлять поиск только Несущих или Ненесущих элементов, а также элементов, категория по Конструктивной Функции которых "Не определена". Благодаря возможности ограничить Экспорт IFC только выбранными элементами, можно, например, экспортировать все выбранные элементы, определенные как несущие (не только их Несущие Слои, как упоминалось ранее).

См. также Поиск и Выбор Элементов.

Данные о несущей способности также являются стандартным свойством экспортируемых элементов. Более того, если другие приложения (такие как программы конструктивного проектирования) также поддерживают классификацию элементов по конструктивной функции, то вы можете осуществлять фильтрацию элементов при импорте и соответствующим образом отображать их в модели.

Категория Расположения для IFC

“Внутри” или “Снаружи”

Эта категория оказывается полезной, если Вы предполагаете послать файл IFC своим партнерам (например, специалистам по энергетическому анализу), которые способны различать элементы по их расположению в здании. При экспорте модели в формат IFC, элементы модели с классификацией “Внутри” и “Снаружи” позволяют передавать эту информацию.

Имеет место и обратное: Так как расположения (IsExternal) является стандартным свойством IFC для некоторых строительных элементов (например, стены, перекрытия, колонны или балки), то если импортируемая модель IFC содержит такие данные, тогда подходящая категория автоматически добавляется к соответствующим элементом.

Критерии в диалоге Найти и Выбрать позволяют найти элементы, относящиеся к категориям “Наружных”, “Внутренних” или “Неопределенных”.

См. также Поиск и Выбор Элементов.

Критерии Интерактивного Каталога тоже поддерживают дифференциацию элементов по Расположению.

Примечание: Категория Расположения может использоваться в качестве свойства вArchicadMEP (например, в диалоге Найти и Выбрать или в Интерактивном Каталоге). Однако расположение не будет экспортироваться как спецификация (свойство) IFC для определенных типов элементов (например, потолки (IfcCovering), которые не поддерживаются в стандарте IFC).
