Преобразование Материалов и Покрытий
Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Импорта и откройте преднастроенный набор Преобразования Материалов и Покрытий.
Этот диалог служит для назначения Строительных Материалов импортированным элементам IFC-модели.

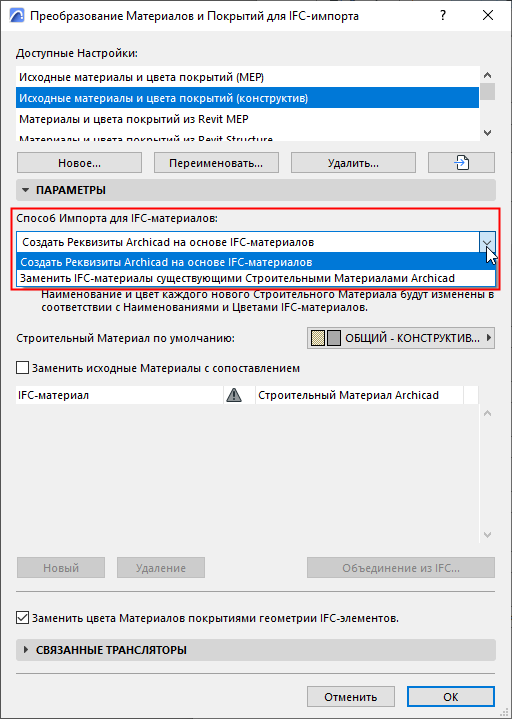

Можно выбрать один из двух способов импорта.
Способ 1: Заменить IFC-материалы существующими Строительными Материалами
При выборе этого варианта всем импортированным IFC-элементам назначается один Строительный Материал, выбираемый из расположенного ниже выпадающего списка Строительных Материалов. Новые Строительные Материалы при этом не создаются.
При необходимости этот применяемый по умолчанию Строительный Материал можно заменить: см. Заменить исходные Материалы с сопоставлением ниже.
Способ 2: Создать Реквизиты Archicad на основе IFC-материалов
Для каждого IFC-материала создается новый Строительный Материал. Выбираемый ниже и применяемый по умолчанию Строительный Материал при этом дублируется.
Новому Строительному Материалу:
•назначается имя на основе параметра Имени IFC-материала;
•назначается цвет на основе параметра Цвета IFC-материала

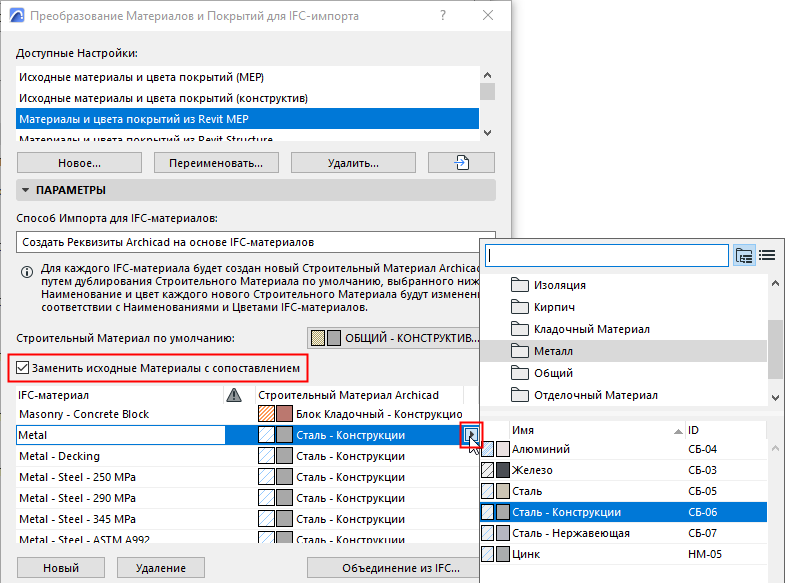

Заменить исходные Материалы с сопоставлением
Активируйте этот маркер, и нажмите кнопку Сопоставления Материалов, чтобы настроить таблицу индивидуального Сопоставления Материалов.
Чтобы добавить IFC-материалы в список сопоставления, выполните следующие действия:
•Нажмите кнопу Новый или
•Нажмите кнопку Объединение из IFC и укажите путь к IFC-файлу. Имена IFC-материалов из файла будут добавлены в список.
Примечание:
–Некоторые IFC-трансляторы для Импорта уже содержат преднастроенные правила сопоставления материалов, которые можно отредактировать или дополнить самостоятельно. Перед редактированием Транслятора рекомендуется создать его копию.
–Таблицы сопоставления нельзя импортировать или экспортировать в виде отдельных файлов (например, xml), так как их передача между проектами может выполняться только в составе Трансляторов.
Заменить цвета Материалов покрытиями геометрии IFC-элементов
IFC-элементы в IFC-моделях могут иметь два цвета: цвет материала и дополнительный цвет покрытия.
Если вы активируете маркер Замены цветов Материалов, то будут созданы реквизиты Покрытий, соответствующие цветам покрытия IFC-элементов.

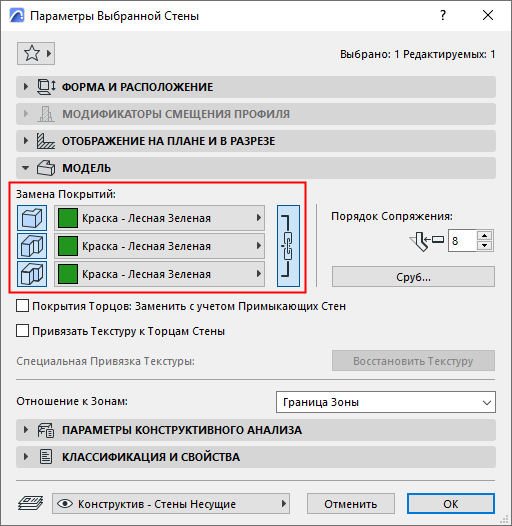

Для проверки и редактирования замены покрытий воспользуйтесь панелью Модель соответствующих диалогов Параметров Элементов.
