Сопоставление Типов для IFC-экспорта
Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Экспорта и откройте преднастроенный набор Сопоставления Типов.
В этом диалоге Преднастроенных Параметров можно нажать кнопку Сопоставления IFC-типов для Экспорта, чтобы получить доступ к диалогу сопоставления определений.
О Сопоставлении Типов для Экспорта
Сопоставление по Типам Элементов
О Сопоставлении Типов для Экспорта
Каждому элементу модели, экспортируемому в IFC-формат, назначается IFC-тип.
В этом диалоге настраивается назначение IFC-типов всем экспортируемым элементам.
Существуют два способа Сопоставления Типов для IFC-экспорта:
•По Типам Элементов
•По Классификации
Ниже приведено описание обоих способов.
Сопоставление по Типам Элементов
Каждому Типу Элемента автоматически назначается IFC-тип, определяемый на основе инструмента или (для GDL-объектов) Подтипа Объекта.
При выборе этого способа выполнять дополнительное сопоставление вручную не требуется, поэтому все остальные элементы управления становятся недоступны.
Для получения дополнительной информации см. Встроенное Сопоставление IFC-типов.
Сопоставление каждого Класса Archicad с IFC-типом, Типом Продукта и/или Преднастроенным Типом. Данный способ обеспечивает более гибкое и детальное сопоставление IFC-типов на основе определенных IFC-стандартов.

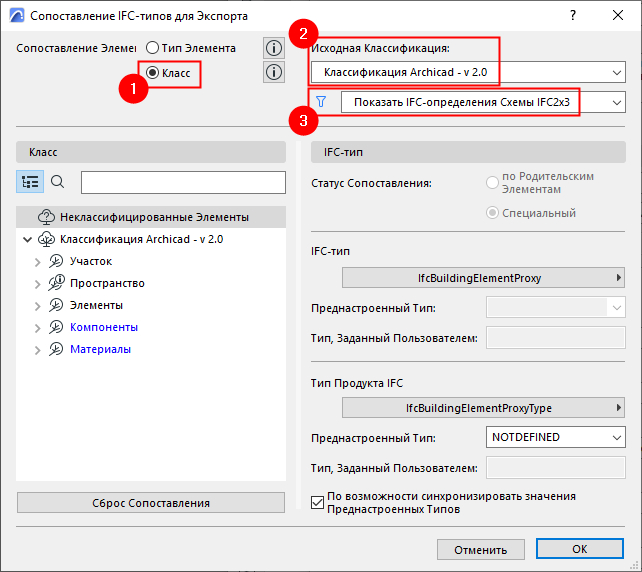

Чтобы использовать этот способ:
1.Выберите Сопоставление по Классам.
2.Выберите одну из присутствующих в проекте Классификаций. Классы выбранной Классификации будут отображены в левой части диалога.
3.Настройте фильтр для отображения определений IFC-типов по конкретным Схемам. Это позволяет скрыть неправильные способы сопоставления (см. Устранение ошибок в диалоге Сопоставления Типов). По умолчанию фильтрация действует автоматически на основе IFC-схемы выбранного преднастроенного набора.
Теперь вы можете настроить сопоставление (по Родительским Элементам или Специальное) отображаемых слева Классов с определениями IFC-типов, занимающими правую часть диалога.
Сопоставление Классов по Родительским Элементам
Для выбранного Класса (например, Пилястр): “по Родительским Элементам” сопоставляет его с тем же IFC-типом, который назначен родительскому элементу (то есть Пилястру будет назначен тот же IFC-тип, что и Колоннам: “IfcColumn”).
Классы, сопоставляемые “по Родительским Элементам", отображаются синим цветом: вам нет необходимости задавать IFC-типы, поскольку они назначаются автоматически на основе родительских элементов.
Специальное Сопоставление Классов
Происходит сопоставление Классов с выбираемыми вами IFC-типами и Типами Продуктов IFC. Таким образом происходит более точное назначение IFC-типов экспортируемым элементам.

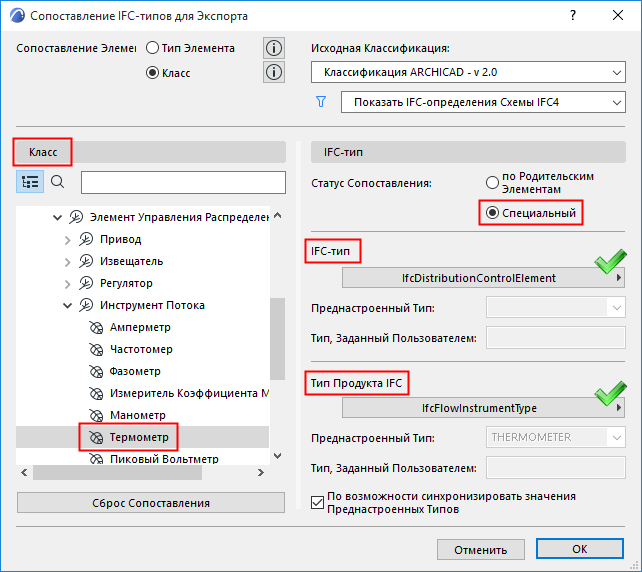

Например, здесь элементу назначен класс Термометр, и он сопоставлен с соответствующим IFC-типом и Типом Продукта IFC: просто щелкните на выпадающих списках, чтобы получить доступ ко всем возможным определениям.
Сопоставление с IFC-типом и Типом Продукта IFC
Если выбранный IFC-тип или Тип Продукта IFC имеет Преднастроенный Тип, то для них тоже можно выполнить сопоставление.
Здесь Типу Продукта элемента Потока назначен Преднастроенный Тип PRESSUREGAUGE:
Выбор Преднастроенного Типа
Тип, Заданный Пользователем
Если в списке Преднастроенных Типов отсутствует подходящий тип, выберите вариант USERDEFINED и введите нужное значение в расположенное ниже поле.

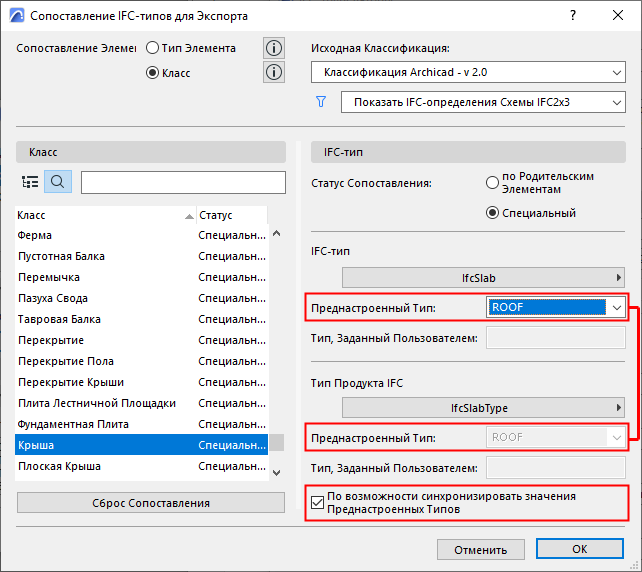

Синхронизация Значений Преднастроенных Типов
В большинстве случаев Преднастроенные Типы IFC-типов и Типов Продуктов IFC должны совпадать. Маркер Синхронизации для повышения скорости работы по умолчанию активирован:

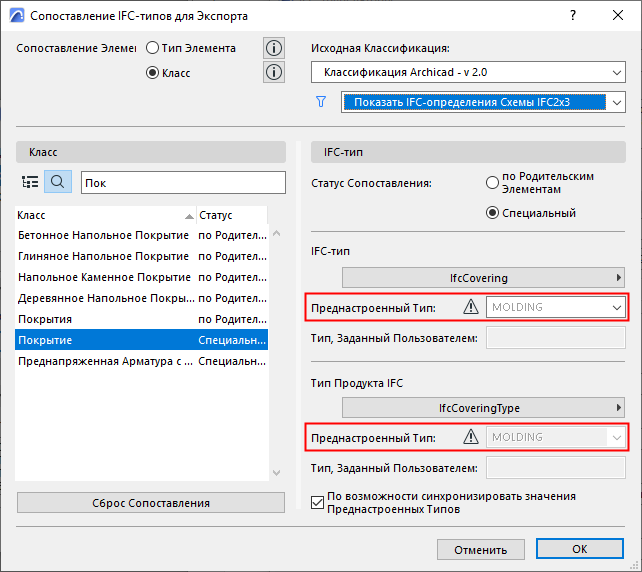

Неправильные Преднастроенные Типы
Если Класс сопоставлен с Преднастроенным Типом, недоступным в текущей Схеме (например, значение MOLDING присутствует в IFC4, но не в IFC2x3), то это значение отображается серым цветом и не экспортируется. (Преднастроенный набор Транслятора останется правильным.)
Сброс Сопоставления
Нажмите эту кнопку, чтобы отменить настройки сопоставления, выполненные с момента открытия диалога.
Примечание: Параметры Сопоставления Типов Транслятора Предпросмотра имеют дополнительную функцию: можно выбрать используемую по умолчанию классификацию IFC-типов для элементов текущего проекта.
См. также Транслятор Предпросмотра.
