Преобразование Данных для IFC-экспорта
Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Экспорта и откройте преднастроенный набор Преобразования Данных.
Этот диалог предназначен для настройки дополнительных данных, экспортируемых в IFC помимо геометрии элементов. Эти данные могут быть полезны при обмене информацией приложениями энергетического моделирования, сметных расчетов и эксплуатации объектов.
Выбор Данных Archicad для Экспорта
Активируйте маркеры Типов Данных, которые требуется экспортировать.
Необходимые данные зависят от предназначения IFC-файла (и от программы, в которой этот файл будет открываться и/или редактироваться).
•Классы
Классификации Archicad экспортируются в виде данных Ссылок на IFC-классификации.
•Свойства Элементов
Активируйте этот маркер для экспорта Свойств Archicad в виде IFC-свойств. Свойства Archicad настраиваются при помощи команды меню Параметры > Менеджер Свойств и назначаются индивидуально в диалогах Параметров Элементов или в Интерактивном Каталоге.

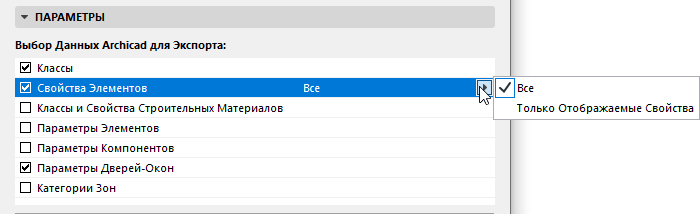

–Выберите этот элемент из списка и при помощи выпадающего меню задайте экспорт Всех или только Отображаемых свойств .
Примечание: Функция экспорта Отображаемых Свойств действует только при загрузке Расширения, управляющего отображением свойств в Archicad. Если это Расширение не загружено, то в любом случае выполняется экспорт всех свойств.
•Классы и Свойства Строительных Материалов
Активируйте этот маркер, чтобы экспортировать Свойства Строительных Материалов (настраиваемых при помощи команды меню Параметры > Реквизиты Элементов > Строительные Материалы) в виде IFC-свойств, а Классы Строительных Материалов - в виде Ссылок на Классификацию IFC.
В IFC 2x3: Экспортируемые данные Строительных Материалов ассоциируются с экспортируемыми элементами.
В IFC4 или IFC4.3: Экспортированные данные Строительных Материалов ассоциируются с IFC-материалами.
•Параметры Элементов
Активируйте этот маркер, чтобы экспортировать параметры элементов, преобразуемые в зависимости от их типа в IFC-величины или в IFC-свойства.
Примечание: Активация этой функции существенно увеличивает размер IFC-файла. Экспортировать параметры имеет смысл лишь в том случае, если приложение, в которое будет передан созданный файл, может интерпретировать эти данные.
Чтобы отфильтровать экспортируемые параметры по типу: Выберите этот элемент списка и при помощи выпадающего меню активируйте экспорт Всех параметров или только данных Величин/Свойств.
–К данным Величин относится Масса, Длина, Площадь, Объем, Время. Включение этих данных имеет смысл лишь в том случае, если приложение, в которое будет передан созданный файл, может интерпретировать эти данные.
–К данным Свойств относятся параметры Библиотечных Элементов.
•Параметры Компонентов
Активируйте этот маркер, чтобы экспортировать параметры Слоев Многослойных Конструкций и компонентов Сложных Профилей в качестве IFC-свойств или IFC-величин (в зависимости от их типа).

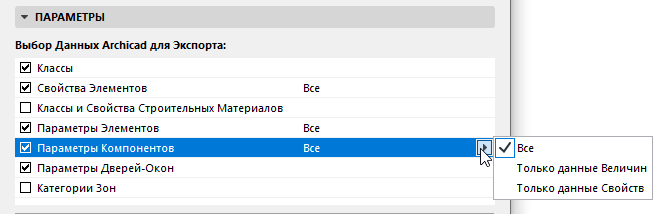

Чтобы отфильтровать экспортируемые параметры по типу: Выберите этот элемент списка и при помощи выпадающего меню активируйте экспорт Всех параметров или только данных Величин/Свойств.
–К данным Величин относится Масса, Длина, Площадь, Объем, Время. Включение этих данных имеет смысл лишь в том случае, если приложение, в которое будет передан созданный файл, может интерпретировать эти данные.
–К данным Свойств относятся параметры Библиотечных Элементов.
В результате экспортированные данные Компонентов могут интерпретироваться в принимающих IFC-приложениях, таких как Solibri.
•Параметры Дверей-Окон
Экспорт детальной информации о заполнениях проемов в виде IFC-свойств Облицовки и Панелей Дверей-Окон.
•Категорий Зон
Экспорт данных Категорий Зон (Кода и Наименования) в виде IFC-данных Ссылок на Классификации Пространств (ItemReference и Name).
Экспорт IFC-свойств
Выберите вариант экспорта IFC-свойств и Ссылок на Классификации:
•Все IFC-свойства (отображаемые Менеджере IFC-проекта, без фильтрации).
•Только Свойства, настроенные в Сопоставлении Свойств выбранного Транслятора. Эти свойства отображаются в Менеджере IFC-проекта, если вы включите фильтр Показа только Свойств Транслятора Предпросмотра.
Выбор Производных Данных для Экспорта
Выберите типы данных, которые должны быть включены в экспортируемую IFC-модель.
•Базовые IFC-величины
Активация этого маркера приводит к экспорту количественных параметров (размеров, площадей и объемов) в IFC-файл. Эти данные можно использовать в приложениях сметного расчета.

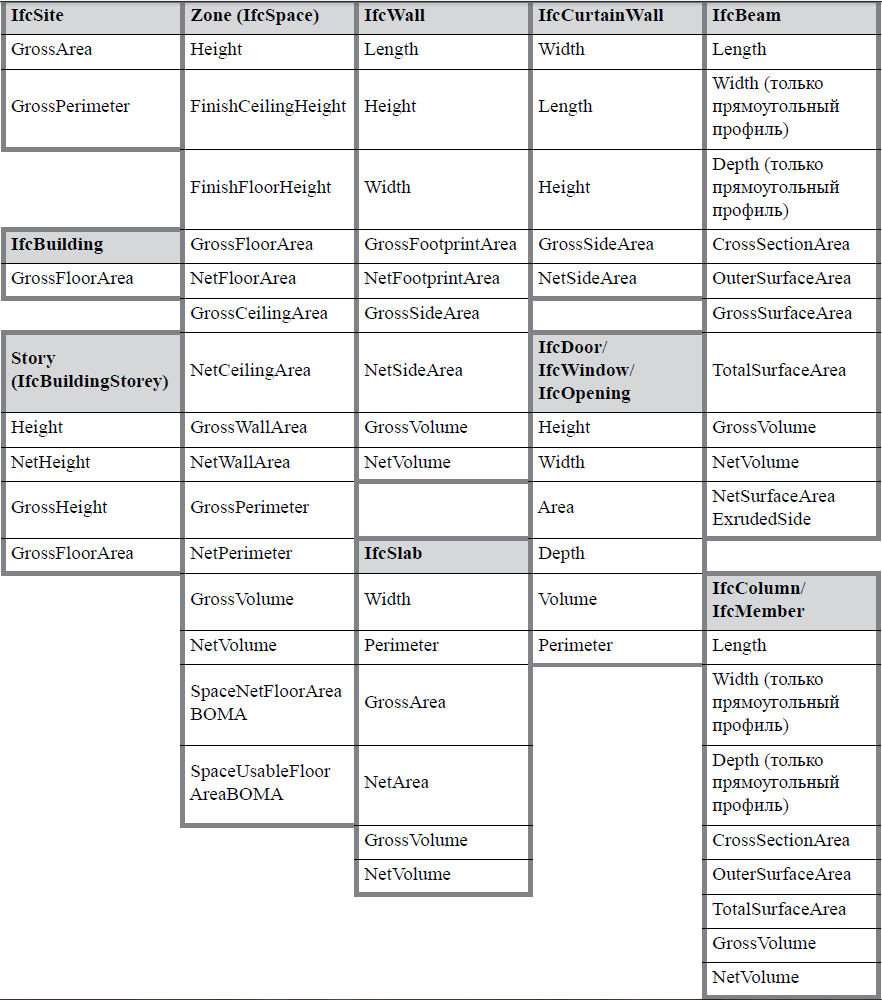

В расположенной ниже таблице приведены базовые величины (упорядоченные по типам IFC-определений), которые автоматически рассчитываются и экспортируются при использовании этой функции. Значения базовых величин IfcSite можно задать вручную в диалоге Информация > Информация о Проекте (Общий Периметр Участка и Общая Площадь Участка).
Экспорт Базовых IFC-величин
•Содержимое Пространства IFC: Определяет взаимосвязь между Зонами и расположенными в них объектами. Активируйте этот маркер при обмене данными с приложениями эксплуатации объектов.
–Содержимое Пространства относится только к элементам, созданным при помощи инструментов Объект, Источник Света, Морф или Перекрытие, и находящимся внутри Зон.
-Объекты, Источники Света и Морфы включаются в Содержимое Пространства при условии, что центры их габаритных контейнеров располагаются в пределах 2D-многоугольников Зон и Собственные Этажи совпадают с этажами Зон.
-Перекрытия включаются в Содержимое Пространства, если их плоскости привязки находятся в пределах верха/низа Зон, а их многоугольники располагаются внутри многоугольников Зон.
–Нажмите кнопку Фильтр Содержимого, чтобы ограничить Содержимое Пространств по IFC-типам Элементов.
•Пространственные Границы IFC: Экспорт геометрических данных Зон. Эти данные можно использовать в приложениях теплотехнического расчета.

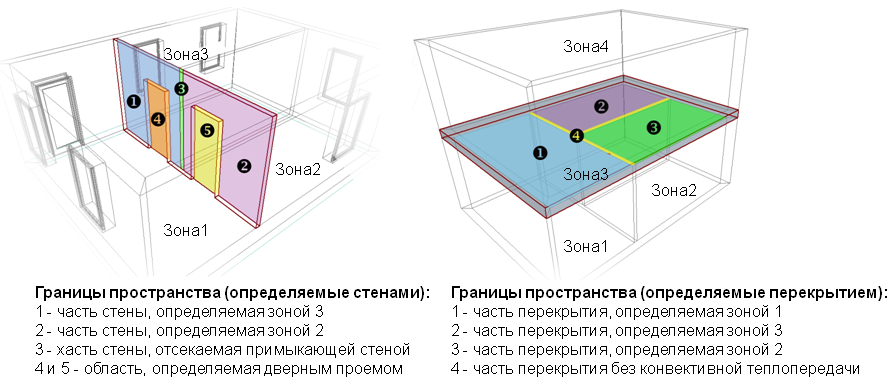

Зоны содержат точные геометрические данные, которые важны для программ теплотехнического расчета. Зоны являются 3D-телами в геометрическом аспекте, а в обычном смысле - это пространства, ограниченные двумя перекрытиями и четырьмя стенами. Пространственные границы определяю логическую взаимосвязь между Зонами (IfcSpace) и ограничивающими их элементами здания. На практике стены, перекрытия, крыши, окна, двери и т.д. имеют различную теплопроводность. Если вы активируете маркер "Пространственные Границы IFC", то пространственные границы и их взаимосвязи (IfcRelSpaceBoundary) будут экспортированы в IFC-файл вместе с Зонами (IfcSpace).
То есть, будут определены размеры, расположение и соприкосновение элементов с каждой Зоной. Границы Зон создаются на основании площадей, определяемых ограничивающими их элементами и проемами.
