Уровень Детализации Символов Дверей и Окон

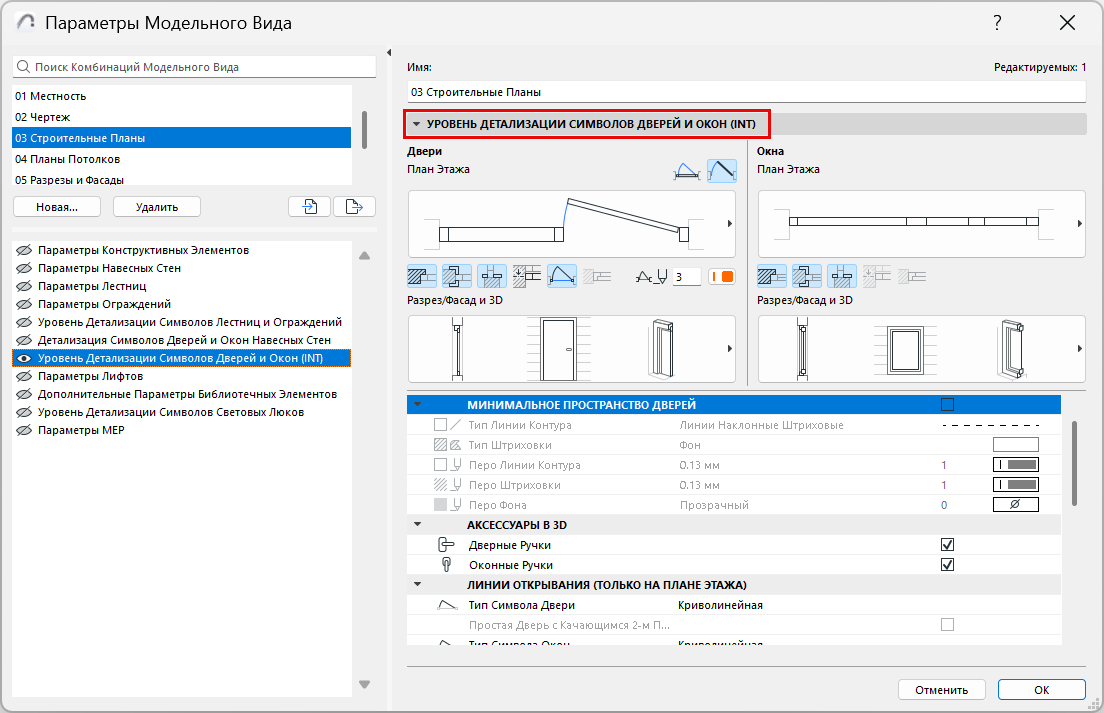

Чтобы получить доступ к этой панели, воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида.

Эта страница и ее содержимое зависит от загруженных библиотек. (

Выберите уровни детализации для отображения Дверей и Окон на Плане Этажа, а также в проекциях Разрезов/Фасадов и в 3D:

Минимальное Пространство Дверей

Отметьте этот маркер, чтобы отобразить минимальное пространство дверей на плане Этажа при помощи штриховки с контуром. Выберите тип линии контура и образец/перо/фон/ штриховки.

Контур/штриховка Минимального Пространства отображается для всех дверей с настроенными параметрами Минимального Пространства. Эти настройки располагаются на вкладке Минимального Пространства в диалоге Параметров Двери (панель Специальных Параметров).

См. Минимальное Пространство.

Аксессуары в 3D

Выберите вариант отображения дверных и/или оконных ручек.

Линии Открывания (на Плане Этажа) и Линии Открывания (на Разрезах/Фасадах и в 3D)

Выберите вариант отображения линий открывания дверей и окон.

Выберите типы линий и символы, в том числе для раздвижных дверей.

Линии Открывания (Глобально)

Выберите перо, которое должно применяться для линий открывания всех дверей и окон.
