Различные Параметры Отображения Библиотечных Элементов

Для открытия этой панели выполните команду Документ > Модельный Вид > Параметры модельного вида.

•Эта страница и ее содержимое зависит от загруженных библиотек. (Вы можете иметь несколько таких страниц для каждой из загруженных библиотек.)

•Объекты, расположенные в данной конкретной библиотеке, будут показываться согласно установленным здесь параметрам.

•Установленные параметры будут применяться только к тем объектам, GDL-скрипты которых написаны с их учетом.

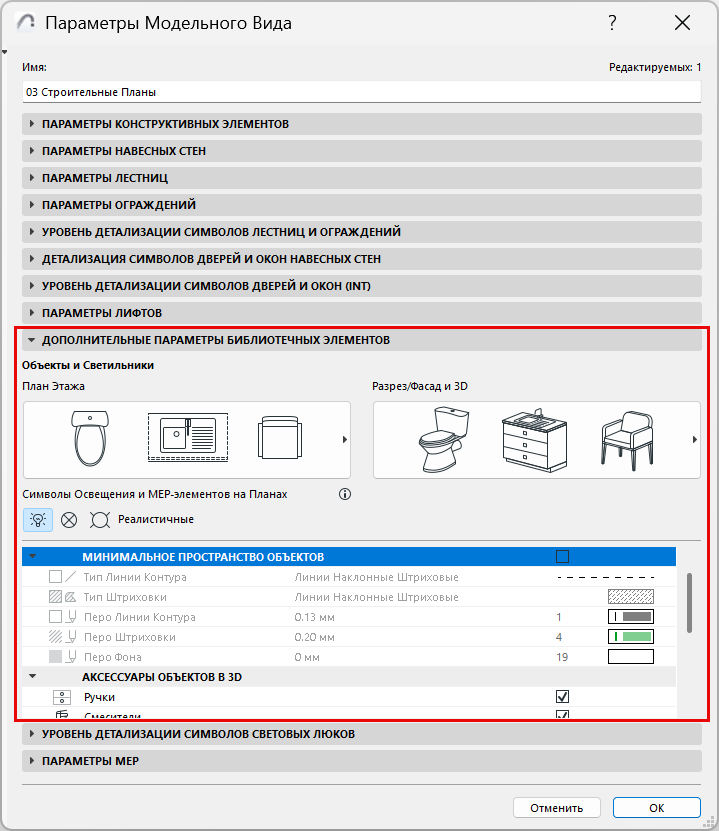

В русскоязычной версии эта панель выглядит следующим образом:

Минимальное Пространство Объектов

Отметьте этот маркер, чтобы отобразить минимальное пространство объектов на плане Этажа при помощи штриховки с контуром. Выберите тип линии контура и образец/перо/фон/ штриховки.

Контур/штриховка Минимального Пространства отображается для всех объектов с настроенными параметрами Минимального Пространства.

•Для Объектов воспользуйтесь настройками Минимального Пространства, находящимися в Диалоге Параметров Объектов.

Уровень Детализации Объектов и Светильников

Выберите Уровень Детализации на Плане Этажа:

•Полный, Упрощенный или Схематичный

а также для проекций Разрезов/Фасадов и 3D:

•Полный, Упрощенный, Схематичный

По умолчанию для Объектов и Источников Света применяется уровень детализации, определяемый По ПМВ. Для отдельных объектов/источников свет можно заменить уровень детализации в диалогах их Параметров (если в них присутствуют элементы управления 2D и 3D-отображением).

См. 2D и 3D-отображение Объектов.

Символы Освещения и MEP-элементы на Планах

Выберите один из способов отображения Символов Плана Этажа для Источников Света и MEP-элементов (потолочных светильников, детекторов дыма, диффузоров и т.п.).

•Реалистичные

•Электрические

•Условные Обозначения Планов Потолков

Аксессуары Объектов в 3D

Находящиеся здесь кнопки служат для переключения статуса показа аксессуаров определенных типов в 3D:

•Ручки

•Смесители

Линии Открывания Объектов в 3D

•Выберите ориентацию линий открывания к Ручке или к Петлям.

•Выберите тип линий (штриховые, сплошные, пунктирные) для показа направления со стороны открывания и противоположной стороны.

Примечание: Этот параметр учитывает масштаб отображения (как правило, линии открывания не показываются при мелком масштабе).

Соединения MEP-объектов

Совместимые с MEP Designer объекты имеют Соединения, позволяющие объединять эти объекты в трассы MEP-систем.

Этот маркер позволяет скрыть или отобразить подобные Соединения.
