Диалоговое окно Параметры макета содержат информацию о выбранном макете.
Для получения доступа к этому окну сначала выберите Макет, открыв его в окне Макета или выбрав его в Навигаторе/Организаторе. Затем выполните одно из следующих действий:
•Воспользуйтесь командой Документ > Книга Макетов > Параметры Макета
•Воспользуйтесь контекстным меню Макета, доступным в Навигаторе
•Нажмите значок "Параметров", расположенный в средней части Навигатора.
•Нажмите кнопку Параметры в нижней части Навигатора.
Панель Идентификации и Формата Макета
Для получения дополнительной информации, см. ID макетов и чертежей.
•Не включать этот Макет в последовательность ID: отметьте этот маркер, чтобы текущему макету не назначался автоматический номер ID.
•Использовать Автоматическое присвоение ID Поднабора и Книги: выберите этот вариант, чтобы автоматически назначить текущему Макету ID книги макетов и поднабора в соответствии с настройками Параметров Книги.
Для получения дополнительной информации, см. Диалоговое Окно Параметров Книги.
•Специальный ID: выберите этот вариант, чтобы задать уникальный ID для текущего Макета.
•Имя Макета: введите наименование Макета.
•Основной Макет: выберите Основной Макет из выпадающего списка.
Для получения дополнительной информации, см. Основные Макеты.
•Размер: в этом поле отображаются горизонтальный и вертикальный размеры текущего макета (определяемые выбранным выше Основным Макетом).
Примечание: Размеры измеряются в Рабочих Единицах Макетов (задаваемых при помощи команды меню Параметры > Рабочая Среда Проекта > Рабочие Единицы).
Панель ID Чертежей этого Макета
Параметры этой панели определяют ID всех чертежей, размещенных в этом макете, при условии, что ID чертежа установлено в Согласно макету в панели Идентификация диалогового окна установки параметров этого чертежа.
Для получения дополнительной информации, см. Параметры Чертежа - панель Идентификация.
•Продолжить ID чертежей с предыдущего макета. Отметьте этот маркер для назначения ID путем продолжения последовательности ID предыдущего макета. (Данный маркер недоступен при выборе первого Макета в Книге Макетов.)
•Префикс ID Чертежа: Укажите здесь символьный префикс ID чертежа.
•Стиль ID Чертежа: Выберите из списка этого всплывающего меню любой из допустимых стилей ID.
•Начать с: Укажите здесь либо число, либо символ (в зависимости от выбранного стиля ID), с которого будет начинаться последовательность ID.
•Предпросмотр: В этом окошке приводятся примеры нумерации с учетом выбранного стиля ID.

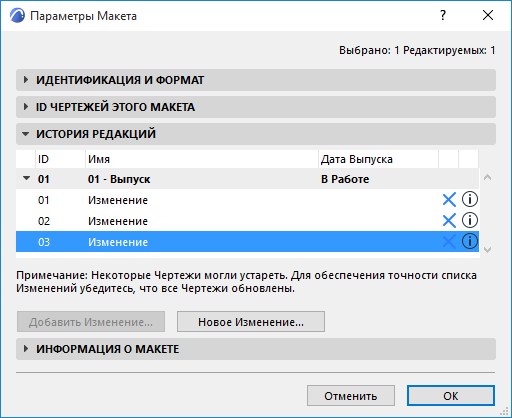

В этой панели приводится список всех Редакций Макета, а также Изменения, связанные с каждой Редакцией и Выпуском.
Нажмите кнопку Добавить Изменение, чтобы добавить существующее Изменение в данный Макет.
См. также Добавление существующего Изменения в Макет.
Нажмите кнопку Новое Изменение, чтобы создать Изменение в проекте и добавить его в текущую Редакцию Макета.
См. также Создание нового Изменения в Редакции Макета и Данные Истории Редакций в Макетах и в Параметрах Макетов.
Панель Информации о Макете (Параметры Макета)
Данные поля используются для ввода основных данных, относящихся к текущему Макету.
Чтобы настроить эти поля или добавить новые, воспользуйтесь Панелью Схемы Информации о Макете, расположенной в диалоге Параметров Книги.
См. Диалоговое Окно Параметров Книги.
Эти поля могут пригодиться при необходимости ввода специальных данных для конкретных Макетов.
•Например, проект может находиться уже на стадии реализации, но некоторые его Макеты могут иметь статус (стадию) Предварительных, в то время как другие - статус Согласованных Подрядчиком.
•Точно также, некоторые части документации (например, Узлы и Поэтажные Планы) могут разрабатываться разными специалистами, таким образом можно использовать поля Изменил/Проверил/Согласовал для ввода имен этих специалистов, работающих над данными Макетами.
Эти данные могут отображаться в следующих разделах интерфейса:
•В Автотекстах, размещаемых на Макетах
•В именах Элементов Издателя
•В Индексах Листов
•В Индексе Истории Выпусков
•В объекте Истории Редакций
